Zasilacz BITCHIP moduł zasilania do płytek stykowych 5V 3,3V MB102

EAN: 5908317400146SKU: BV-0278
  • Wyjście z wyborem 3,3 V / 5 V
  • 2 linie zasilania dla szyn płytki
  • Wejście przez DC 5,5/2,1 mm lub USB
  • Pasuje do płytki stykowej MB-102
  • Lekki moduł o masie 12,3 g
  • Wariant płytki w kolorze czarnym
6,90 zł
Cena brutto (z VAT 23%)
Dostępny

Do darmowej dostawy brakuje Ci 140,00 zł

  • 30 dni na zwrot
  • Przesyłka gratis od 140 zł
  • Magazyn w Polsce

Moduł zasilania do płytki stykowej MB102 ułatwia zasilanie prototypów napięciem 3,3 V lub 5 V bez budowania osobnego regulatora. Wpinasz go w szyny zasilające płytki MB-102, a zasilanie doprowadzasz przez gniazdo DC 5,5/2,1 mm lub USB. To praktyczny dodatek dla osób testujących układy z mikrokontrolerami, czujnikami i modułami na płytce stykowej.

Opis produktu

Co to jest?

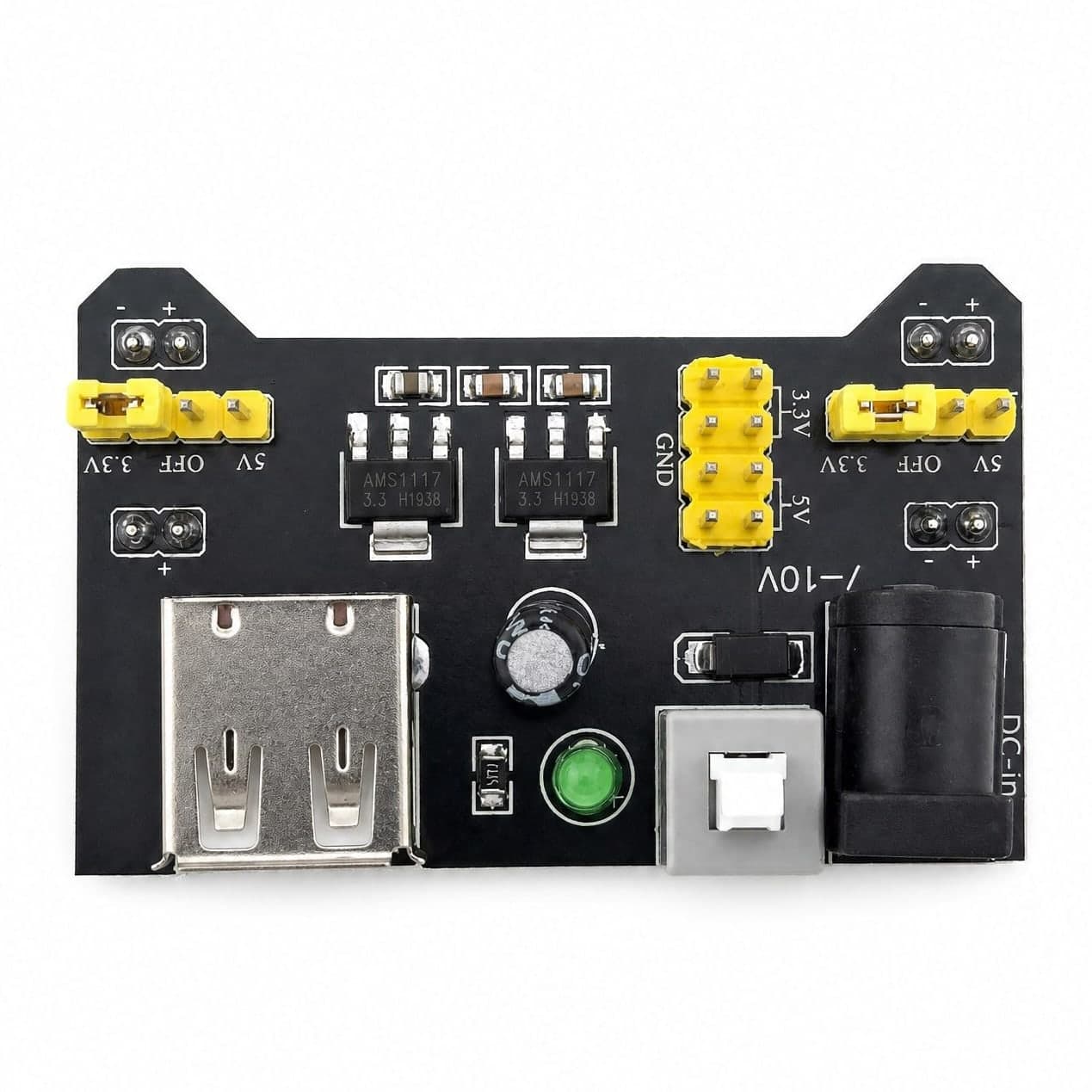

MB102 to mały moduł zasilania przeznaczony do pracy z płytkami stykowymi. Wpinasz go bezpośrednio w boczne szyny zasilające, dzięki czemu nie musisz prowadzić osobnych przewodów z zasilacza do każdego punktu układu. Moduł udostępnia napięcie 3,3 V lub 5 V, czyli dwa najczęściej spotykane poziomy w projektach z mikrokontrolerami i czujnikami.

Sprawdza się wtedy, gdy budujesz układ na płytce stykowej i chcesz mieć uporządkowane zasilanie po obu stronach płytki. Dwie linie zasilające pozwalają rozdzielić napięcia lub zasilić dwie szyny w podobny sposób, zależnie od ustawienia modułu. Przed podłączeniem układów warto zawsze sprawdzić ustawienie wyjść miernikiem, szczególnie gdy w projekcie są elementy pracujące tylko z logiką 3,3 V.

Do czego się przyda?

  • Do zasilania układów z Arduino, ESP lub STM32 podczas testów na płytce stykowej.
  • Do prototypów z czujnikami, w których część modułów wymaga 5 V, a część pracuje z 3,3 V.
  • Do nauki elektroniki, gdy chcesz szybko podać zasilanie na szyny płytki bez lutowania.
  • Do porządkowania przewodów w małych projektach, bo moduł zasila szyny przez stałe piny zamiast luźnych kabelków.
  • Do pierwszego uruchamiania modułów peryferyjnych, takich jak wyświetlacze, przekaźniki lub czujniki

Podłączenie i zasilanie

Moduł montujesz na końcu płytki stykowej tak, aby jego piny trafiły w szyny zasilające. Zasilanie wejściowe możesz doprowadzić przez gniazdo DC 5,5/2,1 mm albo przez złącze USB, zgodnie z opisem dostępnej wersji modułu. Wyjścia ustawiasz na 3,3 V lub 5 V dla dwóch linii zasilających za pomocą zworek.

Jak zacząć?
  1. Ustaw moduł poza płytką i wybierz wymagane napięcie wyjściowe dla lewej i prawej szyny za pomocą zworek.
  2. Podłącz zasilanie do gniazda DC lub USB, bez podłączonych jeszcze układów testowych.
  3. Zmierz napięcie między linią dodatnią i masą na wyjściu, aby potwierdzić 3,3 V lub 5 V.
  4. Wepnij moduł w płytkę stykową, zwracając uwagę na zgodność plusa i minusa z szynami zasilającymi.
  5. Dopiero po kontroli napięcia podłącz mikrokontroler, czujniki i pozostałe elementy swojego projektu prototypowego.
Co jest w zestawie?
  • 1 × moduł zasilania MB102 do płytki stykowej
