Wyświetlacz OLED 1,3" 128×64 I2C 4 pin, biały

EAN: 5908317400320SKU: BV-0273
  • OLED 1,3 cala do czytelnych wskazań
  • 128 × 64 px na tekst i ikony
  • I2C 4 pin ogranicza liczbę przewodów
  • 3,3 V / 5 V dla popularnych płytek
  • Biały obraz o wysokim kontraście
  • SH1106 lub SSD1306 zależnie od partii
18,90 zł
Cena brutto (z VAT 23%)
Dostępny

Do darmowej dostawy brakuje Ci 140,00 zł

  • 30 dni na zwrot
  • Przesyłka gratis od 140 zł
  • Magazyn w Polsce

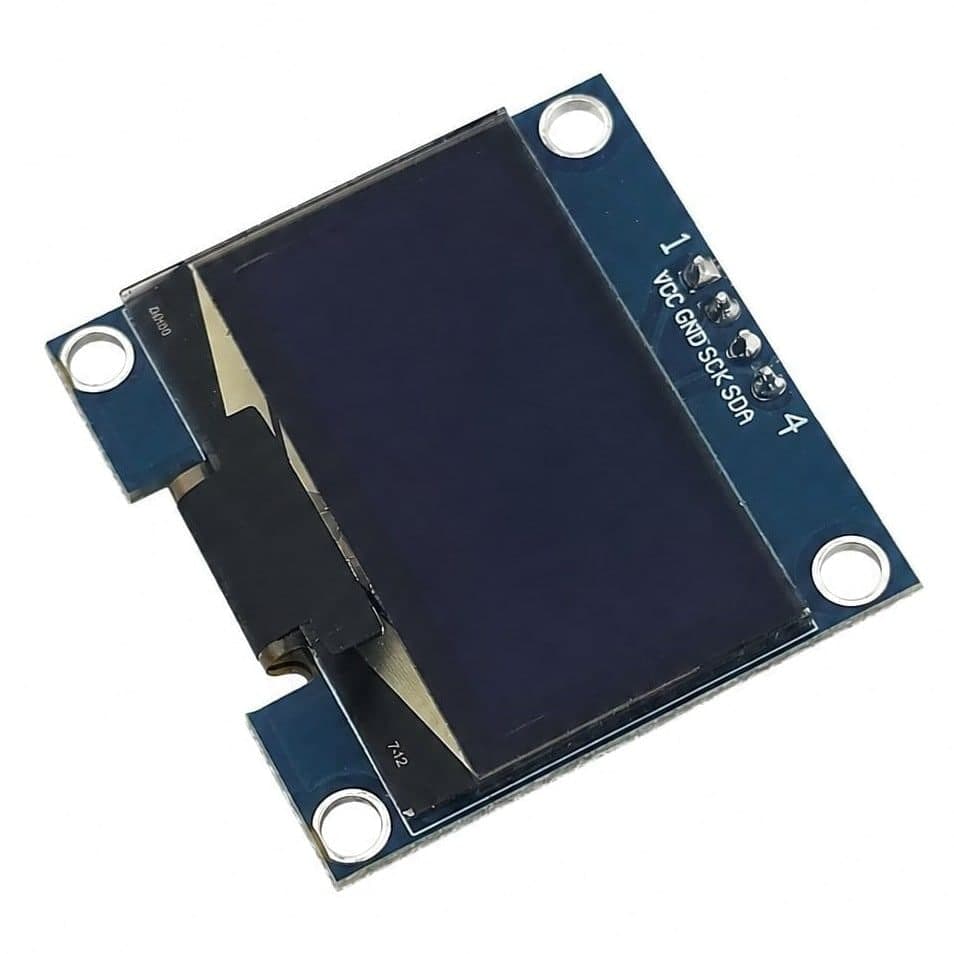

Biały wyświetlacz OLED 1,3 cala o rozdzielczości 128 × 64 px i interfejsie I2C 4 pin do Arduino, ESP32, ESP8266 oraz Raspberry Pi. Moduł sprawdzi się jako mały ekran do danych z czujników, menu i komunikatów w prototypach oraz urządzeniach embedded.

Opis produktu

OLED 1,3" I2C

Ten wyświetlacz OLED 1,3 cala to kompaktowy moduł graficzny do projektów z mikrokontrolerami, komputerami jednopłytkowymi i urządzeniami IoT. Matryca ma rozdzielczość 128 × 64 px, więc wygodnie pokażesz na niej kilka linii tekstu, proste ikony, wykres słupkowy albo status urządzenia. Technologia OLED nie wymaga osobnego podświetlenia, bo piksele świecą samodzielnie, co daje głęboką czerń i wysoki kontrast. W tym wariancie obraz jest biały, a komunikacja odbywa się przez magistralę I2C na czterech wyprowadzeniach.

Moduł jest przeznaczony dla Ciebie, jeśli budujesz prototyp na Arduino, ESP32, ESP8266, Raspberry Pi albo innym kontrolerze z I2C. Do pracy przydają się biblioteki takie jak U8g2 albo Adafruit SSD1306, zwłaszcza gdy chcesz szybko narysować tekst, ramki i bitmapy. Niewielkie wymiary płytki ułatwiają montaż w panelu, obudowie prototypowej albo na płytce stykowej z przewodami DuPont.

Do czego się przyda?

  • Wyświetlisz dane z czujników, na przykład temperaturę, wilgotność, ciśnienie, poziom baterii albo wynik pomiaru napięcia.
  • Zbudujesz prosty panel informacyjny do drukarki 3D, stacji pogodowej, zegara, licznika impulsów lub sterownika LED.
  • Dodasz mały interfejs użytkownika z menu, ikonami i komunikatami diagnostycznymi bez zajmowania wielu pinów mikrokontrolera.
  • W projektach IoT pokażesz status połączenia, adres IP, siłę sygnału Wi-Fi, tryb pracy albo ostatni odczyt z chmury.
  • W edukacji i prototypowaniu łatwo sprawdzisz wyniki programu bez podłączania monitora szeregowego w komputerze.

Podłączenie i zasilanie

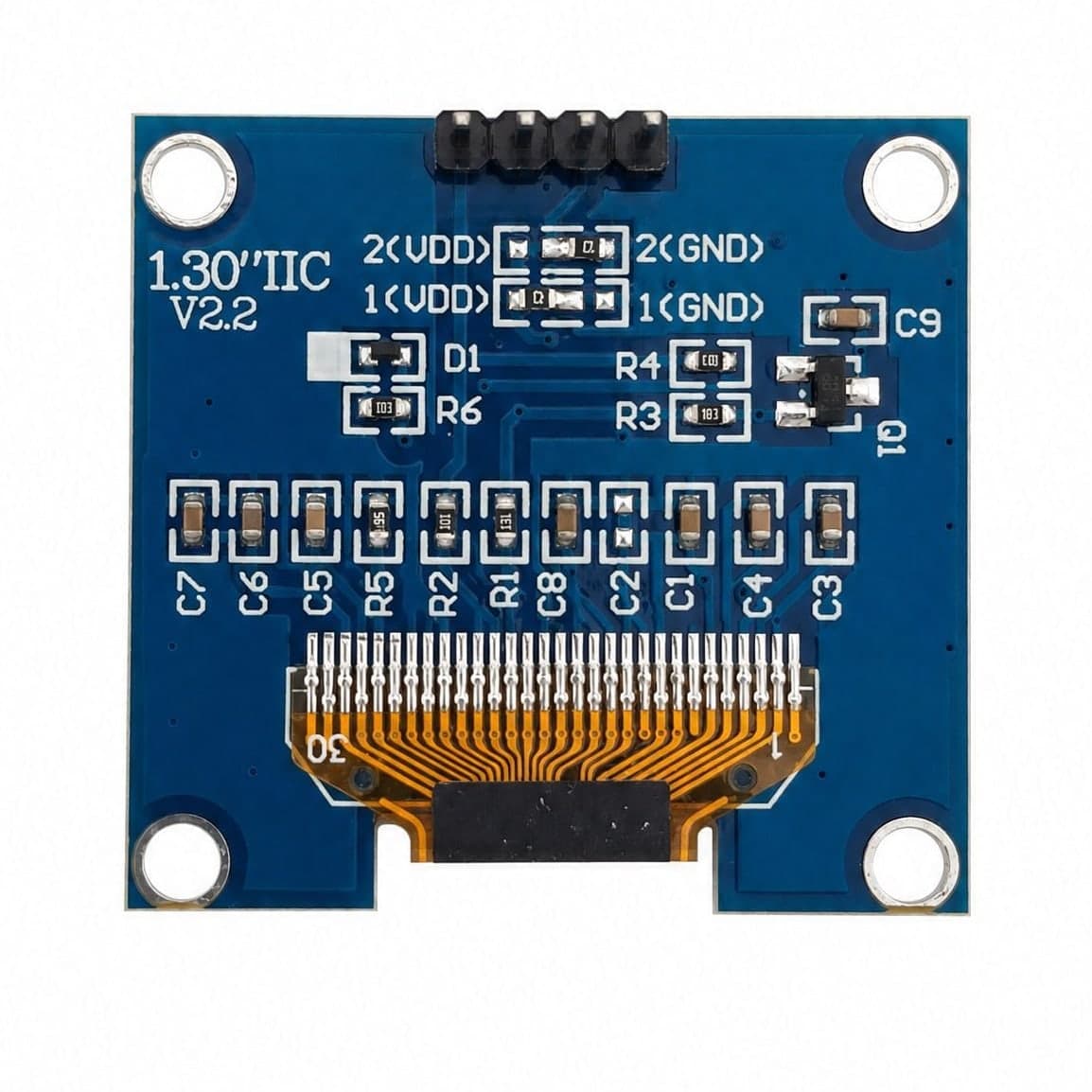

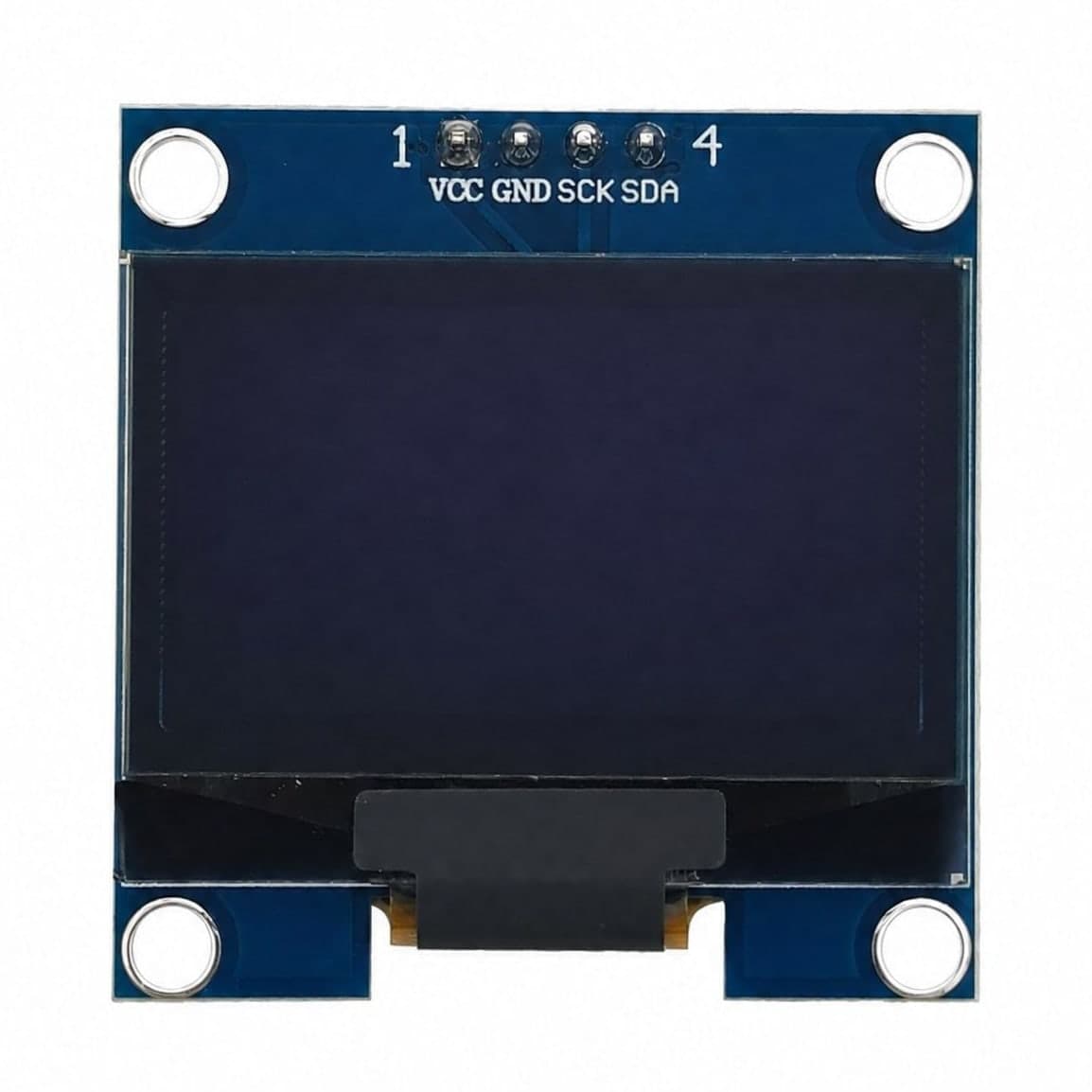

Moduł ma złącze goldpin 4 × 1 z wyprowadzeniami VCC, GND, SCL i SDA. VCC podłączasz do zasilania, GND do masy, SCL do linii zegara I2C, a SDA do linii danych I2C. Według specyfikacji magazynowej moduł może pracować z 3,3 V / 5 V. Typowy adres I2C dla takich modułów bywa ustawiony na 0x3C lub 0x3D, jednak konkretny adres warto sprawdzić skanerem I2C dla egzemplarza z danej dostawy.

Interfejs I2C ogranicza okablowanie do dwóch linii sygnałowych, co jest wygodne w małych projektach i przy wielu modułach na jednej magistrali. Jeśli używasz Arduino Uno, najczęściej podłączysz SDA do A4, a SCL do A5; w ESP32 piny I2C możesz zwykle wskazać w kodzie. Przy dłuższych przewodach trzymaj połączenia możliwie krótkie, bo SCL i SDA są liniami podatnymi na zakłócenia przy zbyt dużej pojemności przewodów. Pobór prądu zależy od liczby świecących pikseli i jasności, dlatego przy zasilaniu bateryjnym warto ograniczyć kontrast oraz wygaszać ekran, gdy nie jest potrzebny.

Jak zacząć?
  1. Podłącz VCC, GND, SCL, SDA do swojej płytki, zachowując wspólną masę i właściwe napięcie logiki.
  2. Uruchom prosty skaner I2C, aby potwierdzić adres modułu przed wgraniem właściwego przykładu graficznego.
  3. Zainstaluj bibliotekę U8g2 albo bibliotekę zgodną z SSD1306 i wybierz wariant wyświetlacza 128 × 64.
  4. Wgraj przykład z tekstem testowym; jeśli obraz jest przesunięty albo pusty, sprawdź wariant sterownika SH1106/SSD1306 i adres I2C.
  5. Po teście dodaj własne napisy i ikony, a następnie dopasuj kontrast do zasilania oraz warunków oświetlenia.
Co jest w zestawie?
  • Wyświetlacz OLED 1,3" 128×64 I2C 4 pin, biały – 1 sztuka.
