Wyświetlacz OLED 0,96" SSD1306 I2C BITCHIP z 4 przyciskami, biały

EAN: 5908317400634SKU: BV-0396
  • OLED 0,96 cala, biały obraz
  • Kontroler SSD1306 z GDDRAM
  • Magistrala I2C, linie SDA i SCL
  • 4 przyciski na tej samej płytce
  • Biblioteki U8g2 i Adafruit SSD1306
  • Logika SSD1306 1,65-3,3V
19,50 zł
Cena brutto (z VAT 23%)
Dostępny

Do darmowej dostawy brakuje Ci 140,00 zł

  • 30 dni na zwrot
  • Przesyłka gratis od 140 zł
  • Magazyn w Polsce

Wyświetlacz OLED 0,96 cala z kontrolerem SSD1306, interfejsem I2C i czterema przyciskami na jednej płytce. Podłączysz go do mikrokontrolera jako mały panel sterowania.

Opis produktu

Co to jest?

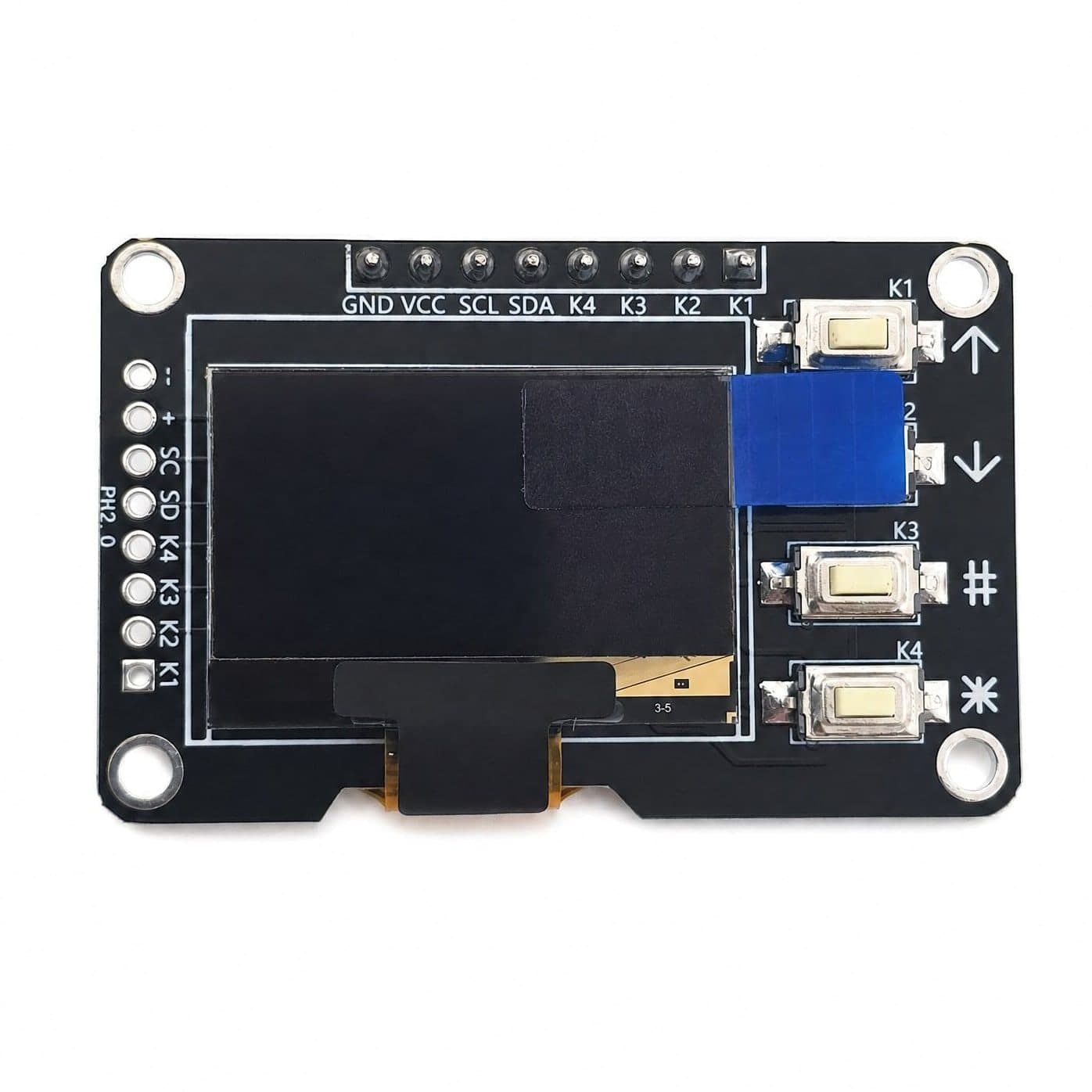

To mały panel z wyświetlaczem OLED 0,96 cala, kontrolerem SSD1306 i czterema przyciskami na jednej płytce. Ekran ma rozdzielczość 128 x 64 piksele i wyświetla biały obraz bez podświetlenia tła, więc dobrze nadaje się do krótkich komunikatów, ikon, wartości pomiarowych i prostego menu. Komunikacja z mikrokontrolerem odbywa się przez I2C, czyli zwykle wystarczają dwie linie sygnałowe: SDA i SCL.

Kontroler SSD1306 ma wbudowaną pamięć obrazu GDDRAM, do której biblioteka wysyła zawartość ekranu. Dzięki 4 przyciskom możesz zbudować prosty interfejs użytkownika bez dokładania osobnego modułu klawiatury. Taki moduł pasuje do projektów z mikrokontrolerami, w których chcesz pokazać stan urządzenia i jednocześnie dać użytkownikowi kilka opcji wyboru.

Do czego się przyda?

  • Mini panel sterowania do urządzenia DIY: ekran pokazuje menu, a przyciski służą do przechodzenia między pozycjami.
  • Podgląd pomiarów z czujników, na przykład temperatury, napięcia, wilgotności albo stanu baterii.
  • Ustawianie parametrów bez komputera, na przykład progu alarmu, czasu pracy lub trybu działania.
  • Menu serwisowe w prototypie, gdzie chcesz szybko sprawdzać stany wejść, błędy i konfigurację.
  • Nauka obsługi OLED i bibliotek U8g2 albo Adafruit SSD1306 w projektach z magistralą I2C.

Podłączenie i zasilanie

Wyświetlacz pracuje przez magistralę I2C, więc w programie ustawisz odpowiedni sterownik SSD1306, rozdzielczość 128 x 64 i adres urządzenia. Układ SSD1306 obsługuje adres 0x3C albo 0x3D, zależnie od stanu pinu SA0.

Dla samego kontrolera SSD1306 napięcie logiki VDD wynosi 1,65-3,3V.

Jak zacząć?

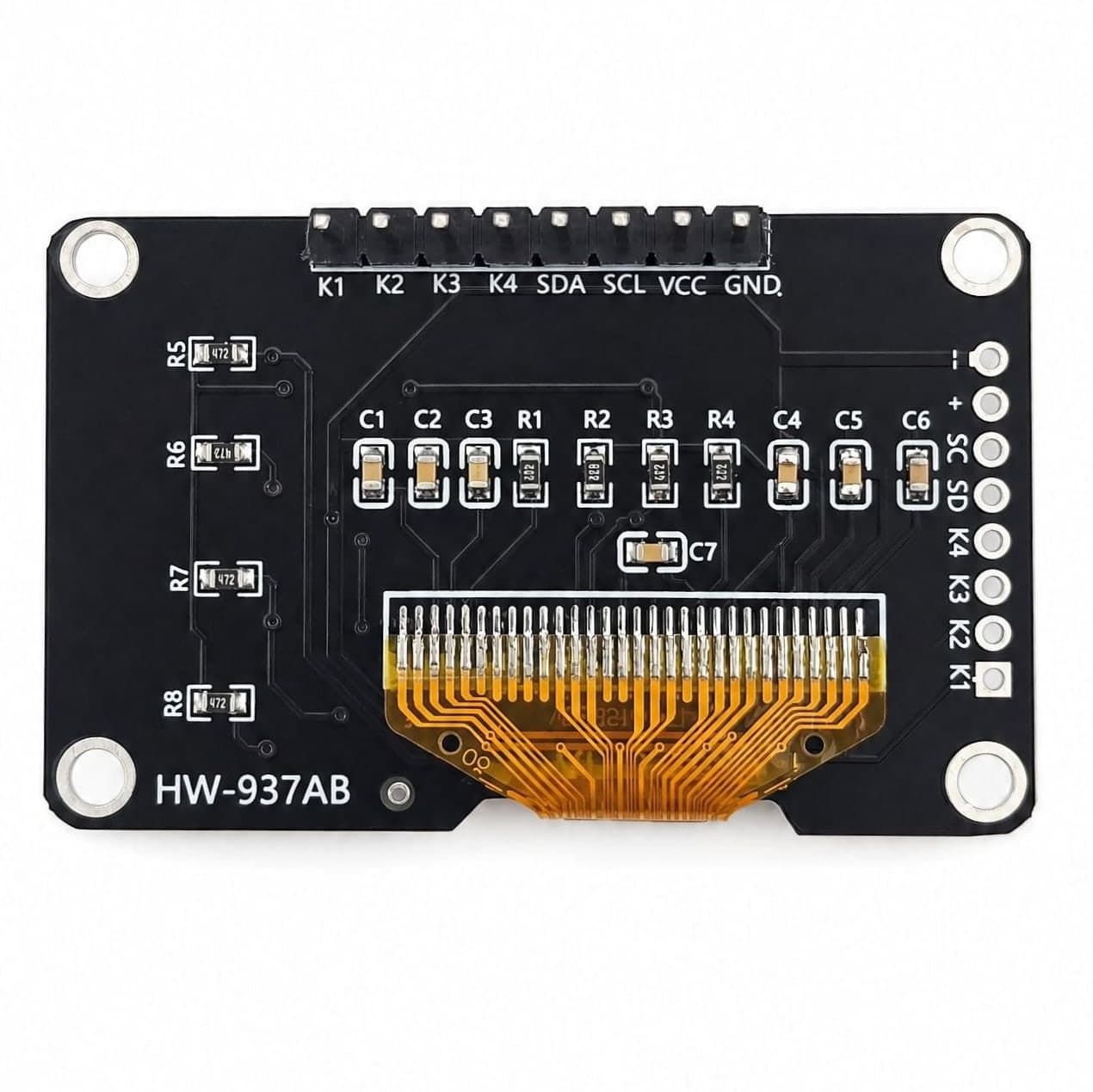

  1. Podłącz zasilanie i linie I2C zgodnie z opisem pinów na płytce: SDA do SDA, SCL do SCL, masa do GND.
  2. W środowisku programistycznym dodaj bibliotekę U8g2 albo Adafruit SSD1306 oraz zależności do obsługi I2C.
  3. Uruchom skaner I2C i sprawdź, czy moduł zgłasza adres 0x3C lub 0x3D.
  4. Wgraj przykład dla SSD1306 128x64 I2C, wyświetl tekst testowy i sprawdź kontrast oraz orientację obrazu.
  5. Dodaj obsługę 4 przycisków w programie i przypisz im funkcje, na przykład góra, dół, OK oraz powrót.
Co jest w zestawie?

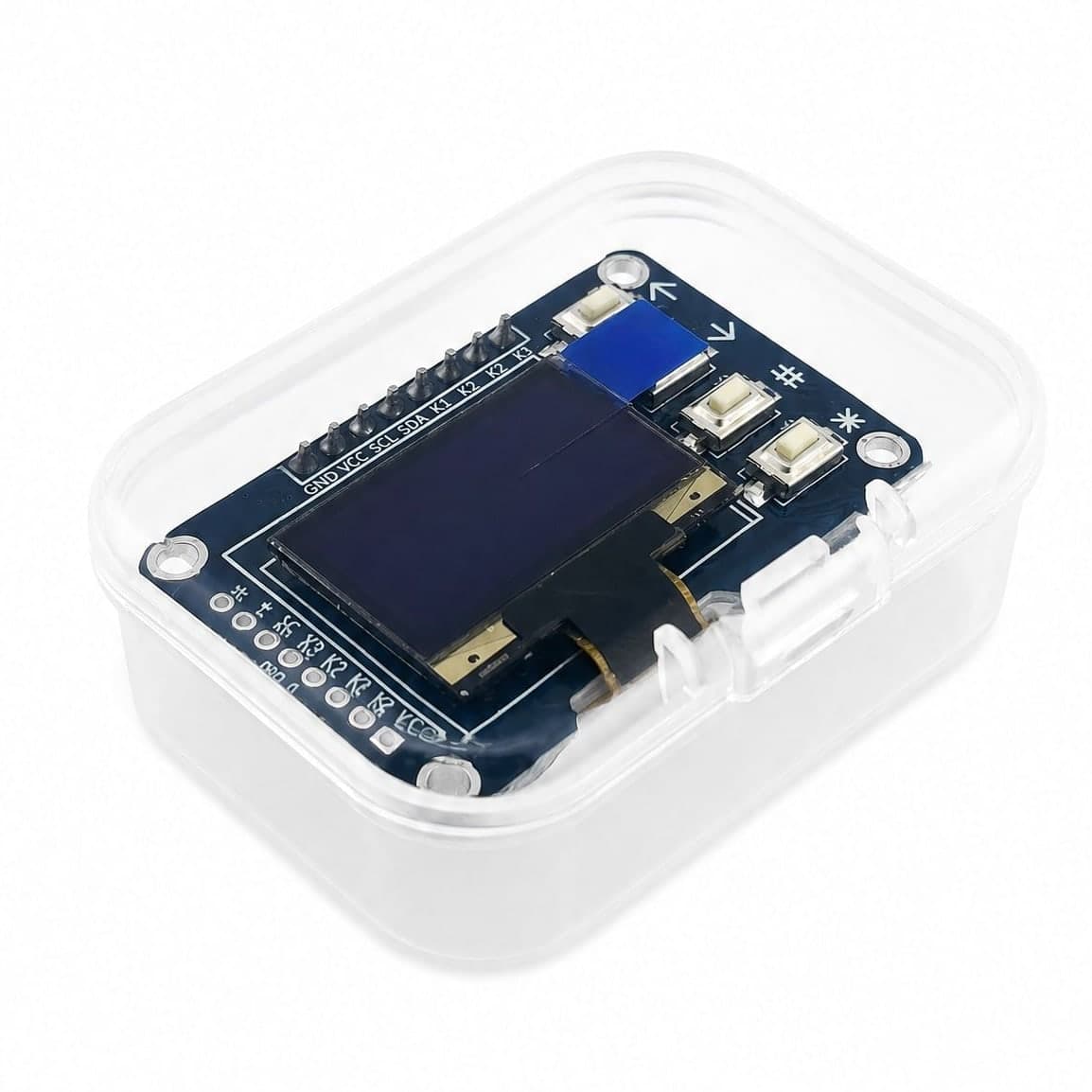

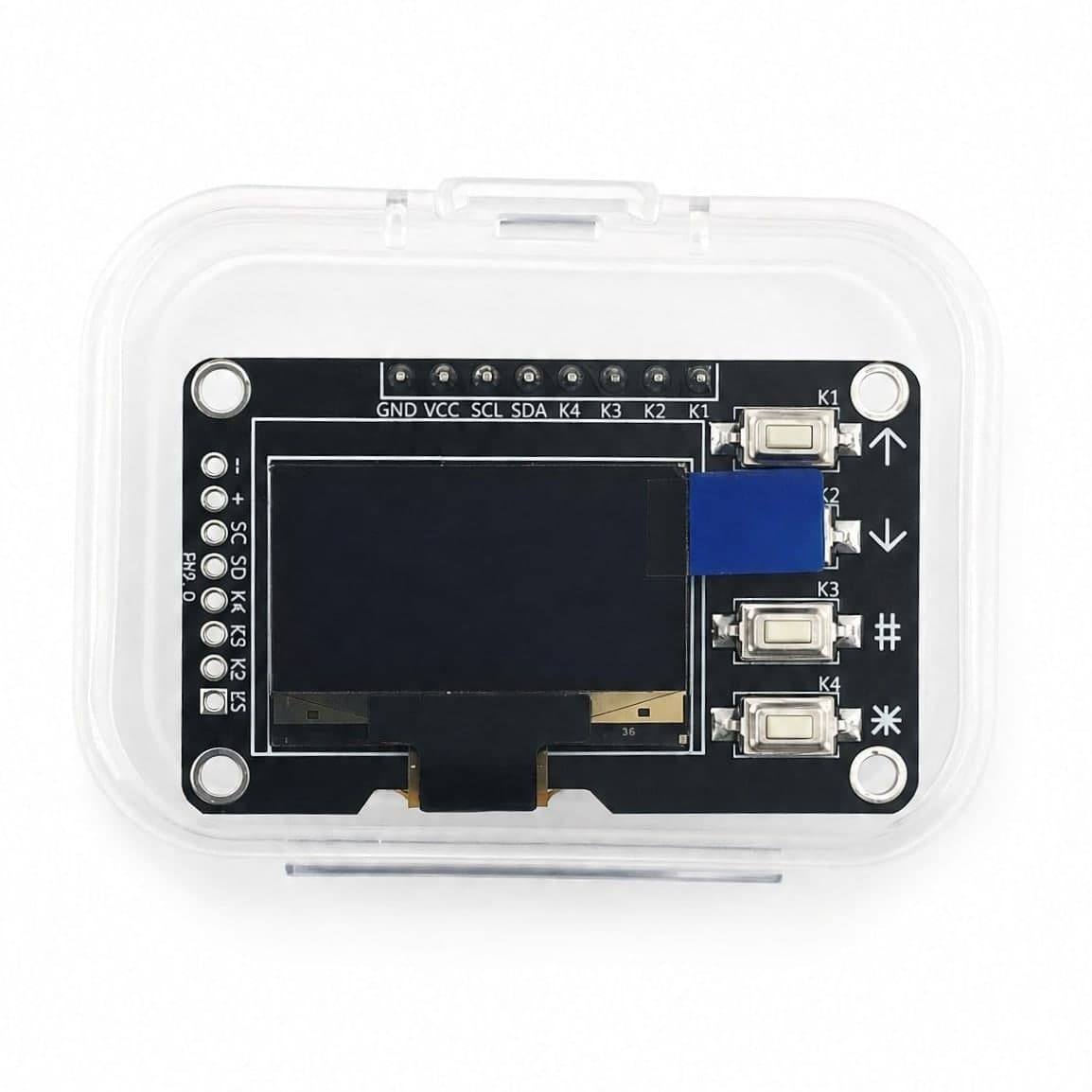

  • 1 moduł OLED 0,96 cala SSD1306 I2C z czterema przyciskami, kolor wyświetlania biały.
