Woltomierz i amperomierz BITCHIP panelowy DC 0-100V 10A LED

EAN: 5908317400580SKU: BV-0339
  • Pomiar napięcia 0-100V DC
  • Pomiar prądu 0-10A DC
  • Czytelny LED 0,28" w dwóch kolorach
  • Wygodny montaż panelowy w obudowie
  • Elektronika zasilana z 4,5-30V
24,90 zł
Cena brutto (z VAT 23%)
Dostępny

Do darmowej dostawy brakuje Ci 140,00 zł

  • 30 dni na zwrot
  • Przesyłka gratis od 140 zł
  • Magazyn w Polsce

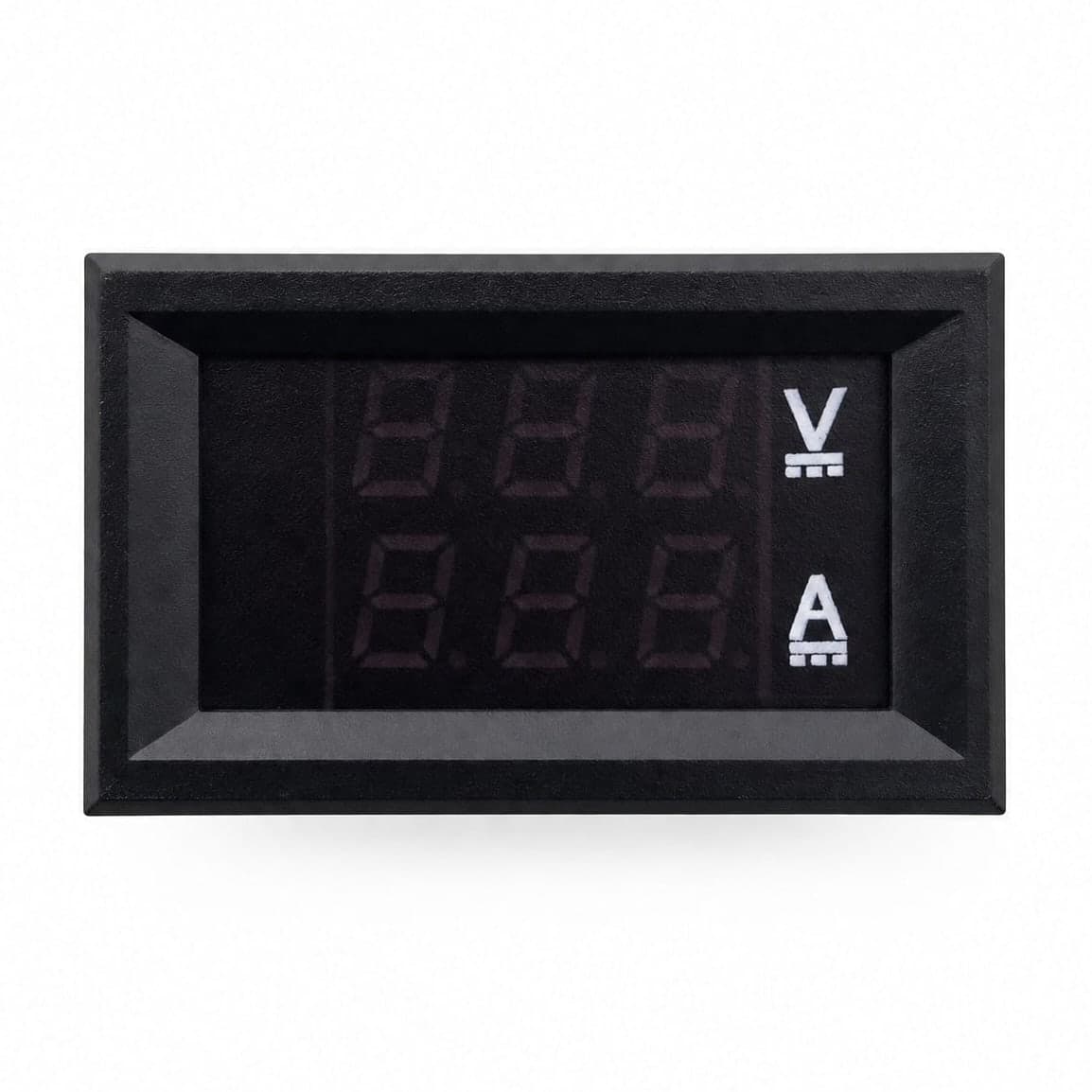

Panelowy woltomierz i amperomierz DC pokazuje jednocześnie napięcie oraz prąd w obwodzie prądu stałego. Pracuje w zakresie 0-100V / 0-10A i ma dwa wyświetlacze LED 0,28": czerwony dla napięcia oraz niebieski dla prądu.

Opis produktu

Co to jest?

To panelowy woltomierz i amperomierz DC do jednoczesnego podglądu napięcia oraz prądu w urządzeniu zasilanym prądem stałym. Miernik pokazuje napięcie w zakresie 0-100V DC i prąd do 10A DC, więc sprawdzi się jako wskaźnik w zasilaczu, ładowarce albo stanowisku testowym. Dwa wyświetlacze LED ułatwiają szybki odczyt: napięcie jest pokazywane na czerwono, a prąd na niebiesko. To dobry wybór, gdy chcesz mieć stały podgląd parametrów bez podłączania osobnego multimetru.

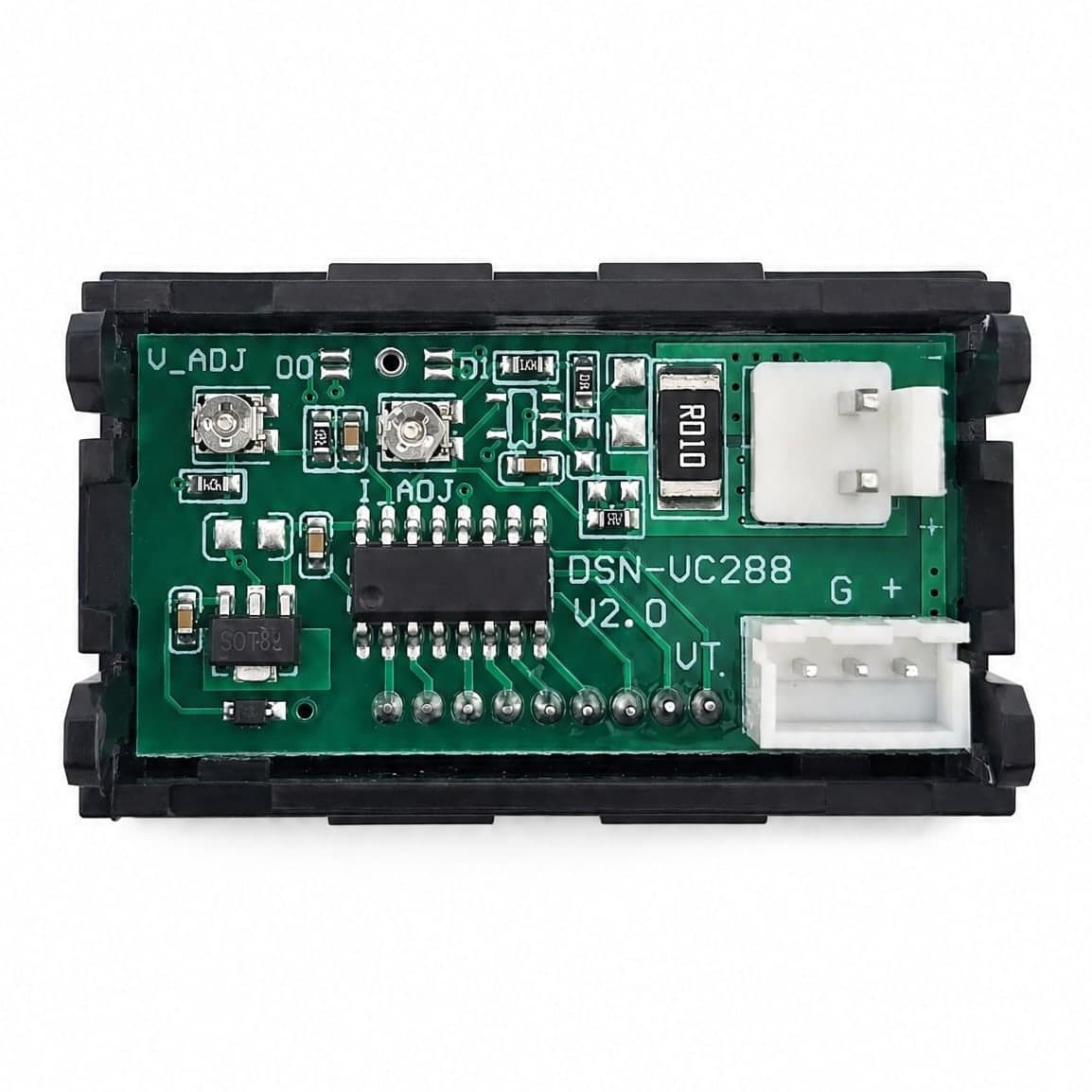

Moduł jest przeznaczony do wbudowania w panel obudowy. Wymaga otworu montażowego 45,2 × 25,8mm, a cały miernik ma wymiary 48 × 29 × 22mm. Na płytce znajduje się bocznik R010 oraz potencjometry V_ADJ i I_ADJ do korekty wskazań. Rozdzielczość odczytu wynosi 0,1V dla napięcia oraz 0,01A dla prądu.

Do czego się przyda?

  • Do budowy zasilacza warsztatowego, gdy chcesz widzieć napięcie wyjściowe i pobierany prąd bez osobnego miernika na biurku.
  • Do panelu testowego akumulatorów i pakietów DC, gdzie skontrolujesz spadek napięcia oraz prąd płynący przez obciążenie.
  • Do prostych stanowisk z silnikami, grzałkami lub modułami LED, w których zobaczysz pobór prądu podczas pracy.
  • Do urządzeń w obudowie, bo format miernika panelowego pozwala zamontować odczyt na przednim panelu.
  • Do szybkiego sprawdzania prototypów DC, gdy wystarczy zakres 0-100V / 0-10A i odczyt z wyświetlacza LED.

Podłączenie i zasilanie

Miernik wymaga osobnego zasilania elektroniki z zakresu 4,5-30V, a pobór prądu samego modułu wynosi około 20mA. Pomiar napięcia może obejmować obwód do 100V DC, dlatego przy napięciach wyższych niż 30V nie zasilaj elektroniki miernika bezpośrednio z pełnego mierzonego napięcia.

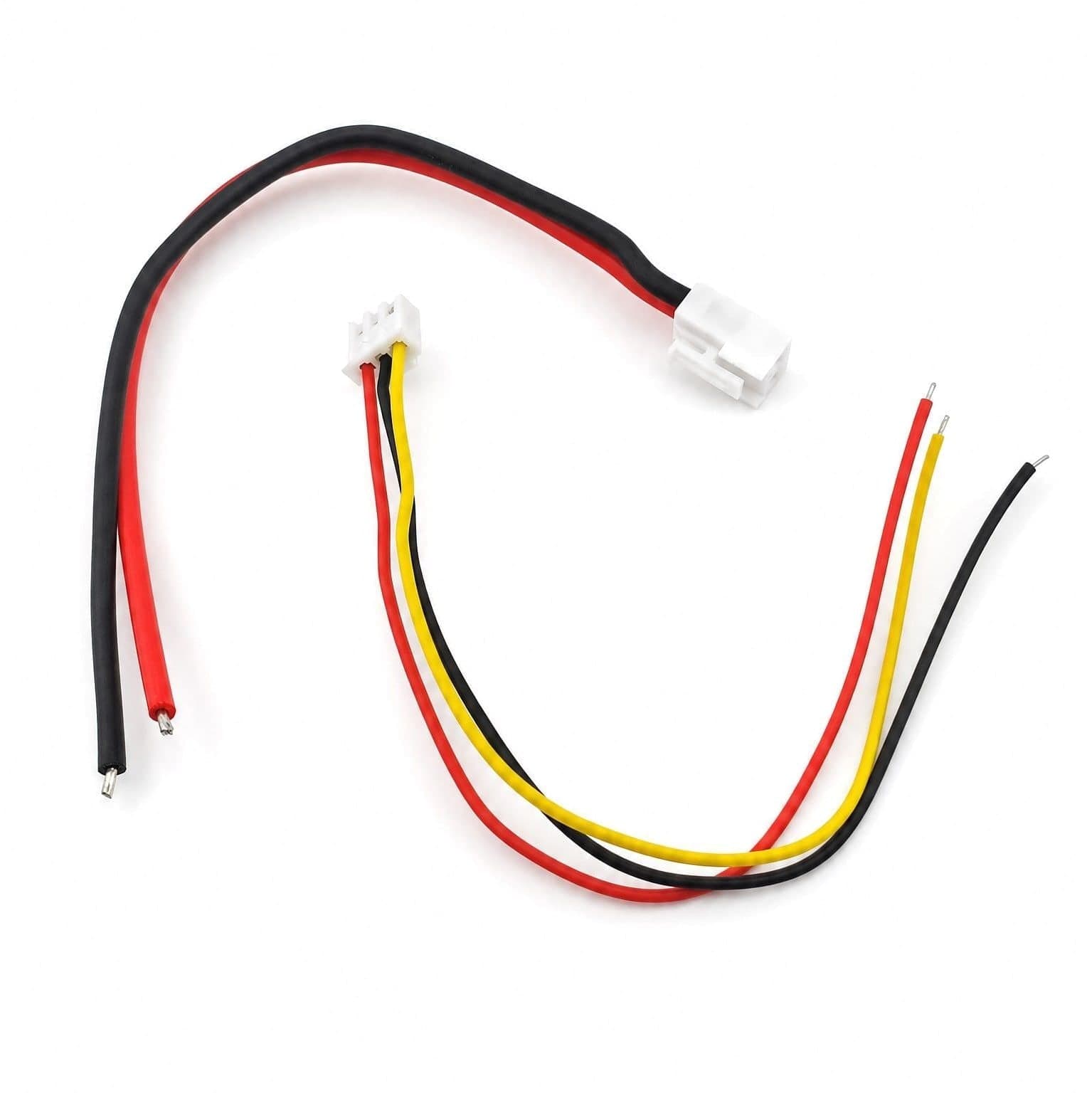

Do modułu dołączone są dwa komplety przewodów: wiązka 3-żyłowa w kolorach czerwony, czarny i żółty oraz wiązka 2-żyłowa w kolorach czerwony i czarny.

Co jest w zestawie?
  • 1 × panelowy woltomierz i amperomierz DC z podwójnym wyświetlaczem LED.
  • Wiązka 3-żyłowa i wiązka 2-żyłowa.
