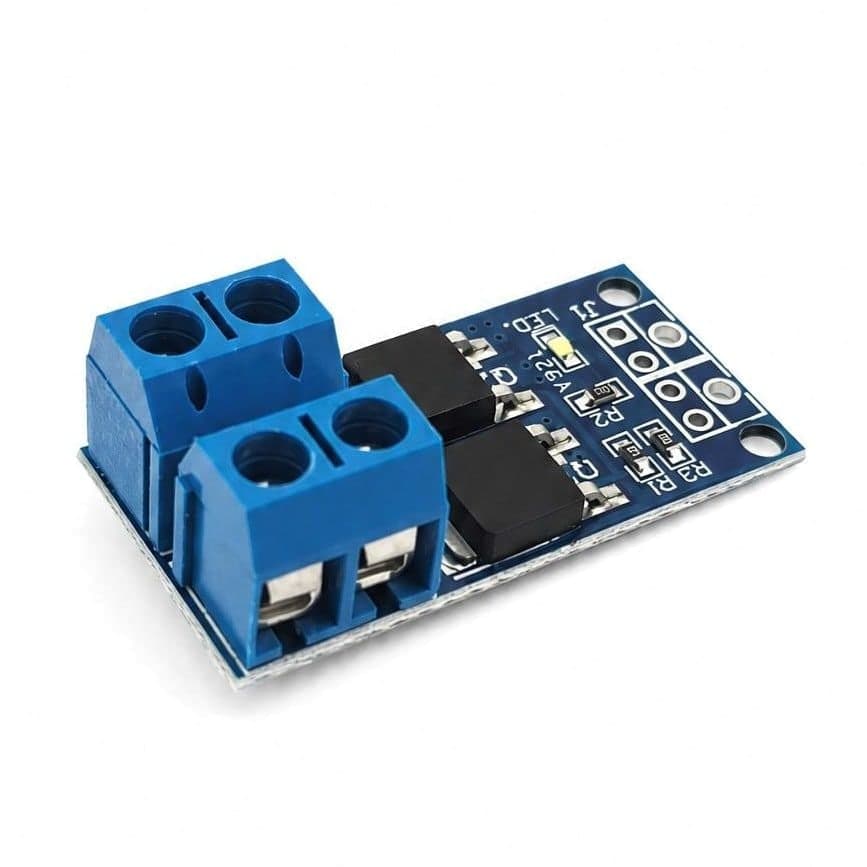

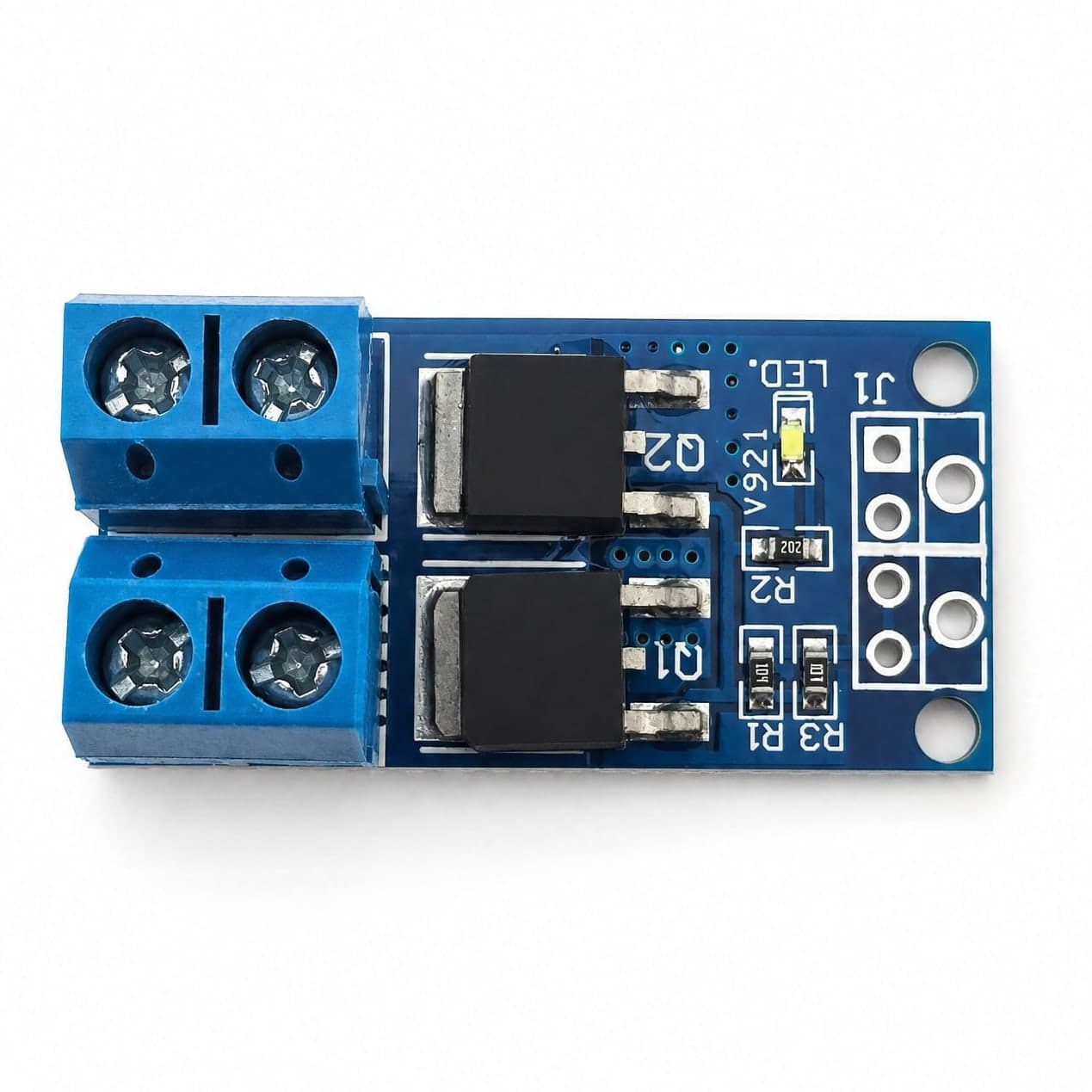

Sterownik PWM MOSFET XY-MOS 5-36V 15A 400W, sterowanie 3,3V / 5V

EAN: 5908317400610SKU: BV-0374
  • MOSFET PWM do obciążeń DC
  • Zasilanie części mocy 5-36V DC
  • Prąd obciążenia do 15A
  • Limit mocy obciążenia 400W
  • Wejście sterujące 3,3V / 5V
  • Zaciski w rastrze 5,08mm
5,80 zł
Cena brutto (z VAT 23%)
Dostępny

Do darmowej dostawy brakuje Ci 140,00 zł

  • 30 dni na zwrot
  • Przesyłka gratis od 140 zł
  • Magazyn w Polsce

Sterownik PWM MOSFET XY-MOS przełącza obciążenia prądu stałego sygnałem PWM 3,3V / 5V z mikrokontrolera. Część mocy pracuje z zasilaniem 5-36V DC, a obciążenie może pobierać do 15A przy limicie 400W. Użyjesz go do regulacji taśm LED, silników DC, wentylatorów, grzałek i innych odbiorników DC.

Opis produktu

Co to jest?

Sterownik PWM MOSFET XY-MOS to mały moduł wykonawczy do sterowania obciążeniami prądu stałego z poziomu mikrokontrolera. Na wejście podasz sygnał PWM 3,3V / 5V, a moduł przełącza zewnętrzne zasilanie odbiornika. Część mocy pracuje w zakresie 5-36V DC, więc nadaje się do instalacji 5V, 12V i 24V. Maksymalne parametry obciążenia to 15A oraz 400W, przy czym oba limity obowiązują jednocześnie.

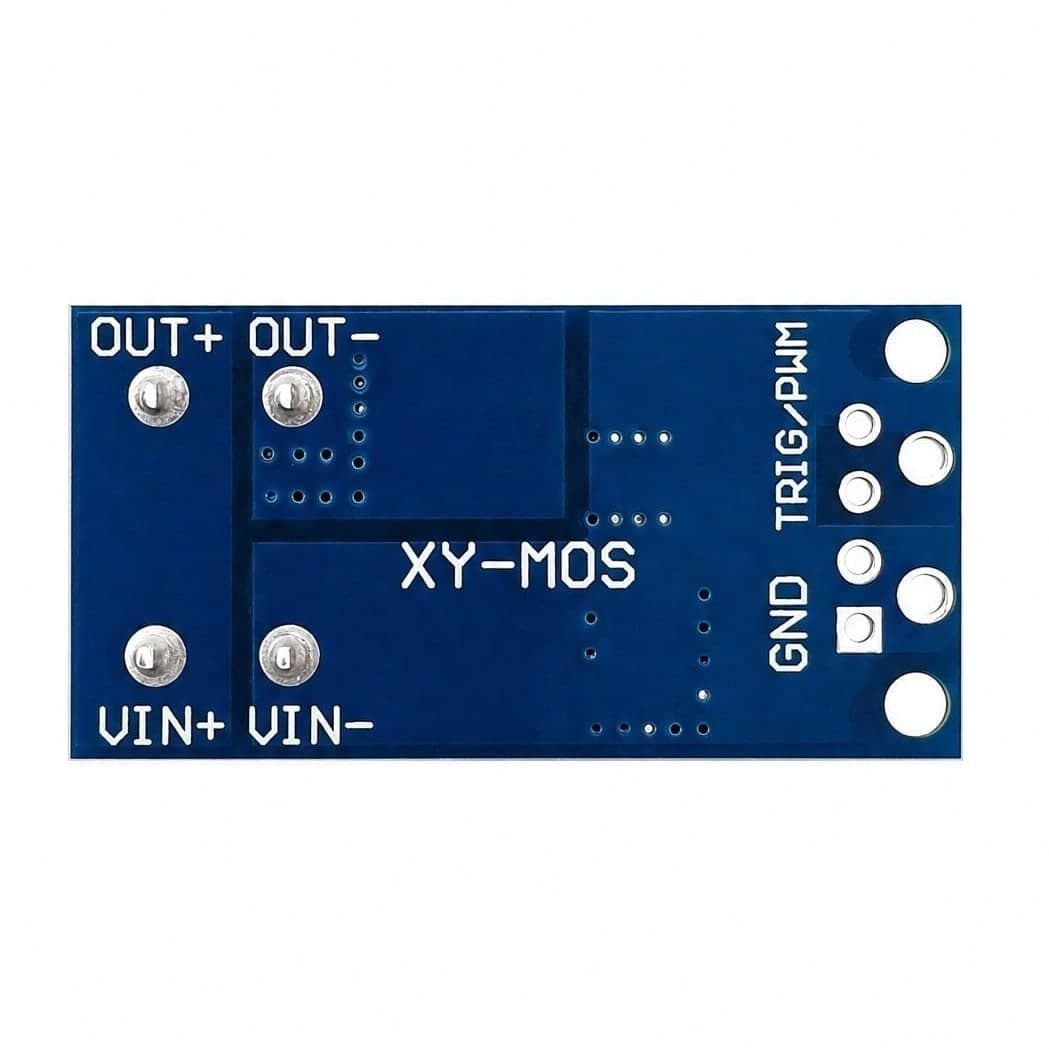

Moduł przydaje się, gdy pin mikrokontrolera może wygenerować sygnał sterujący, ale nie może bezpośrednio zasilić silnika, taśmy LED lub grzałki. Wejście sterujące obsługuje deklarowany zakres 3,3-20V, więc możesz podłączyć typowe płytki 3,3V i 5V. Zaciski mają raster 5,08mm, co ułatwia podłączenie przewodów zasilających i przewodów obciążenia.

Do czego się przyda?

  • Do płynnej regulacji jasności taśm LED DC z Arduino, ESP32 albo inną płytką sterującą.
  • Do sterowania prędkością silnika DC, gdy potrzebujesz większego prądu niż daje wyjście mikrokontrolera.
  • Do przełączania wentylatorów, pomp i innych odbiorników w zakresie 5-36V DC.
  • Do testowych stanowisk, gdzie chcesz zmieniać wypełnienie PWM i obserwować reakcję obciążenia.
  • Do prostych układów regulacji mocy grzałek lub rezystorów obciążeniowych z limitem 400W.

Jak zacząć?

  1. Przygotuj zasilacz DC o napięciu zgodnym z obciążeniem, w zakresie 5-36V.
  2. Podłącz odbiornik do zacisków mocy.
  3. Ustaw w mikrokontrolerze wyjście PWM i zacznij od małego wypełnienia PWM.
  4. Sprawdź prąd obciążenia miernikiem.
  5. Zwiększaj wypełnienie stopniowo i kontroluj zachowanie odbiornika oraz modułu przy większej mocy obciążenia.
Co jest w zestawie?
  • 1 x sterownik PWM MOSFET XY-MOS 5-36V, 15A, 400W.
