Serwo SG90 micro 9g, 180°

EAN: 5908317400481SKU: BV-0270
  • Zakres 180° do pozycjonowania
  • Zasilanie 4,8-6V z osobnego źródła
  • Sterowanie PWM 20ms jednym przewodem
  • Trzy przewody z wtykiem JR/Futaba
  • Mały korpus 21,5 × 11,8 × 22,7mm
  • Lekka konstrukcja 9g do modeli
7,50 zł
Cena brutto (z VAT 23%)
Wkrótce w magazynie

Zapytaj o termin dostępności

Serwo SG90 micro 9g, 180°. Zostaw e-mail - napiszemy, gdy produkt wróci do magazynu.

Do darmowej dostawy brakuje Ci 140,00 zł

  • 30 dni na zwrot
  • Przesyłka gratis od 140 zł
  • Magazyn w Polsce

Micro serwo SG90 o masie 9g obraca się w zakresie 180°. Wysterujesz nim sygnałem PWM 20ms z mikrokontrolera albo odbiornika RC, a zasilisz z 4,8-6V. Podłączysz je do lekkich mechanizmów: klapek, wskaźników, małych ramion i modeli RC.

Opis produktu

Co to jest?

Micro serwo SG90 to mały napęd pozycyjny do modeli i prostych mechanizmów. Wał obraca się w zakresie 180°. Serwo ma masę 9g, dlatego pasuje do lekkich konstrukcji. Wysterujesz nim sygnałem PWM 20ms z mikrokontrolera, sterownika serw albo odbiornika RC.

Do czego się przyda?

  • Do małych robotów, w których poruszysz czujnikiem albo chwytakiem w ograniczonym zakresie.
  • Do modeli RC, klapek i sterów, gdzie potrzebujesz lekkiego serwa 9g zamiast dużego napędu.
  • Do mechanizmów naciskających przyciski, przesuwających zapadki albo otwierających małe drzwiczki.
  • Do wskaźników analogowych, w których ustawisz wskazówkę według wyniku pomiaru z programu mikrokontrolera.
  • Do nauki sterowania serwami w projektach Arduino, ESP32 z użyciem jednego pinu sygnałowego.

Podłączenie i zasilanie

Serwo zasilisz napięciem 4,8-6V. Ma trzy przewody: GND, +5V oraz przewód sygnałowy PWM. Masa zasilacza serwa i masa mikrokontrolera muszą być połączone, żeby sygnał sterujący miał wspólny punkt odniesienia. Pinu GPIO użyjesz tylko do sterowania, nie do zasilania napędu.

Sygnał sterujący ma okres 20ms, a pozycję wyznacza szerokość impulsu. Dla tego wariantu zakres sterowania opisano jako impuls 0,5-2,5ms, odpowiadający położeniom od -90° do +90°. Wtyk jest typu uniwersalnego JR / Futaba, więc podłączysz go do typowych przedłużaczy serw i odbiorników RC. Jeżeli wysterujesz z płytki 3,3V, sprawdź w praktyce poprawne rozpoznawanie sygnału przez egzemplarz.

Jak zacząć?
  1. Podłącz przewód zasilania do 4,8-6V, przewód GND do masy i przewód sygnałowy do wybranego pinu PWM.
  2. W projekcie Arduino możesz użyć biblioteki Servo i funkcji attach() dla wybranego pinu.
  3. W pierwszym teście ustaw pozycje 0°, 90° i 180°, obserwując czy mechanizm nie blokuje wału.
  4. Jeżeli potrzebujesz pełnego zakresu, ustaw limity impulsu zgodnie z 0,5-2,5ms i sprawdź skrajne położenia bez obciążenia.
Co jest w zestawie?

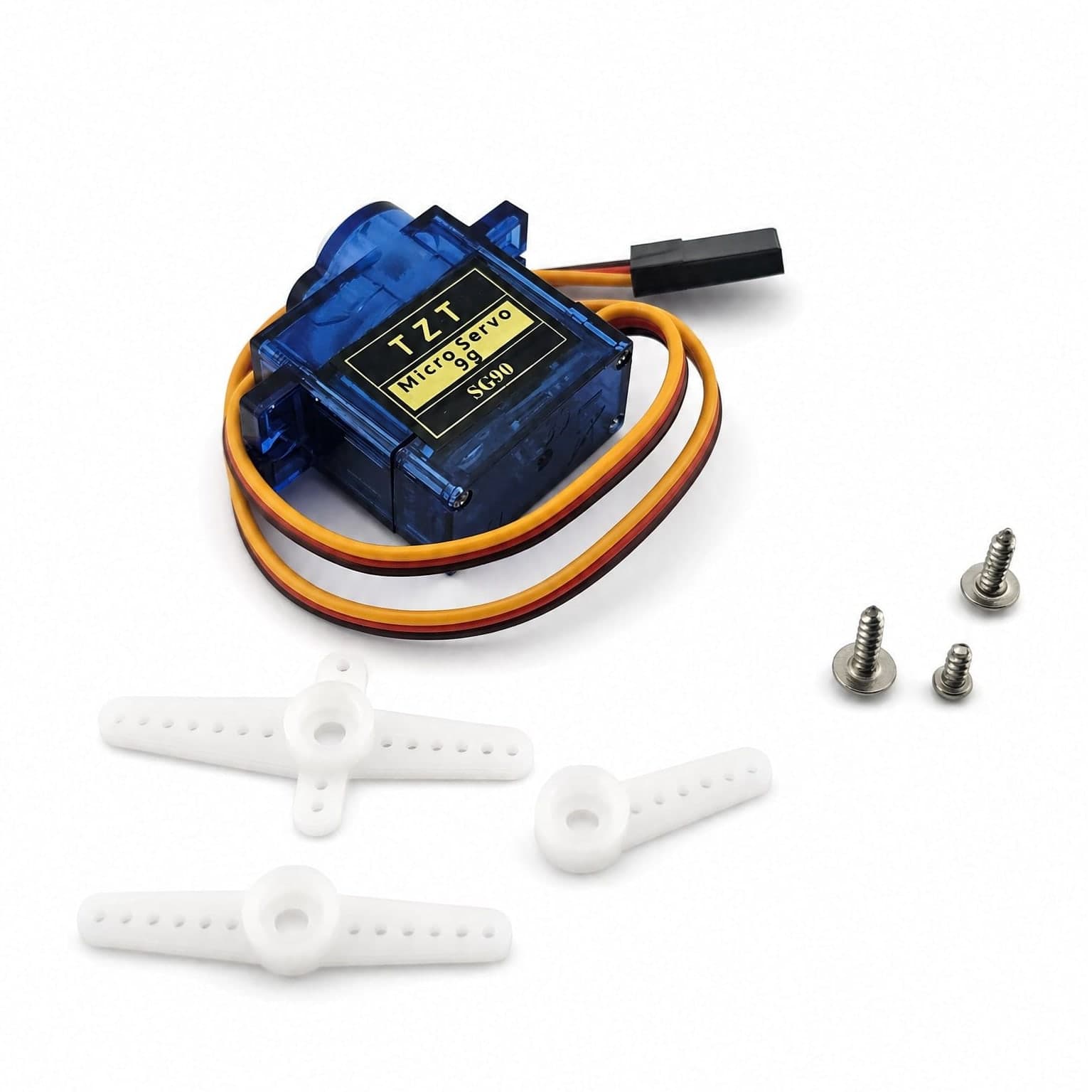

  • 1 × micro serwo SG90 9g, 180°, z przewodem 3-żyłowym i wtykiem JR/Futaba.
  • Orczyki do osadzenia na wale.
  • Śrubki do mocowania orczyka i serwa.
