Regulator napięcia liniowy LM317, moduł regulowany5,48 zł
Kategorie

Regulator napięcia liniowy LM317, moduł regulowany

EAN: 5908317400276SKU: BV-0340
  • Liniowy regulator LM317T na małej płytce
  • Wejście 4,2–40 V DC do obniżania napięcia
  • Prąd do 1,5 A przy dobrym chłodzeniu
  • Regulacja potencjometrem bez dodatkowych elementów
  • Wygodne zaciski śrubowe dla przewodów
  • Format 36 × 17 mm do małych projektów
5,48 zł
Cena brutto (z VAT 23%)
Dostępny

Do darmowej dostawy brakuje Ci 140,00 zł

  • 30 dni na zwrot
  • Przesyłka gratis od 140 zł
  • Magazyn w Polsce

Moduł z regulowanym stabilizatorem LM317T służy do liniowego obniżania napięcia i ustawiania wyjścia w zakresie 1,2–37 V. Ma potencjometr, radiator oraz zaciski śrubowe, więc sprawdzi się jako prosty regulator napięcia DC do testów, czujników i małych układów zasilających.

Opis produktu

Co to jest?

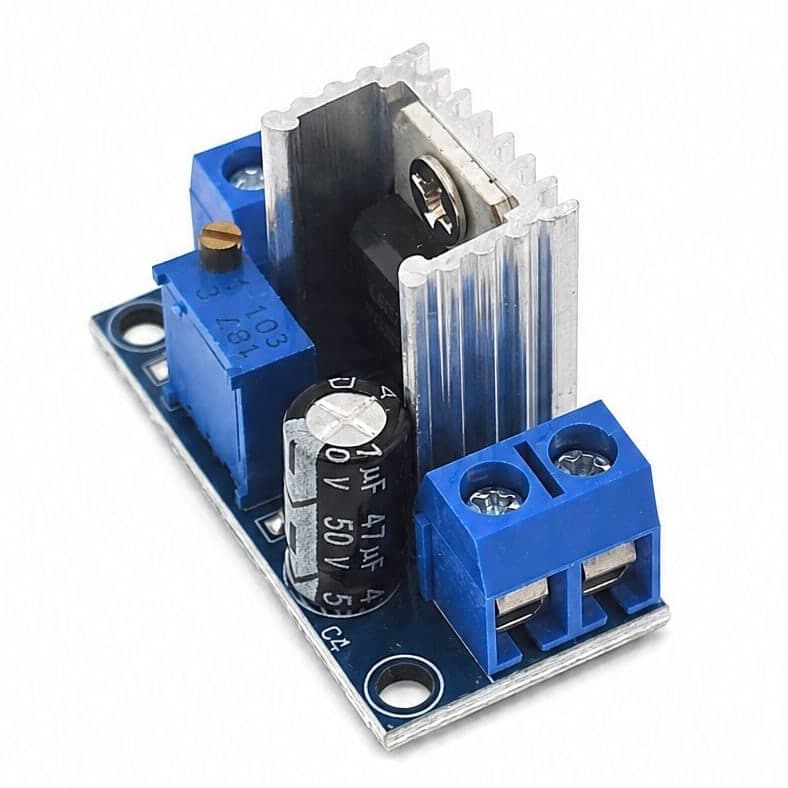

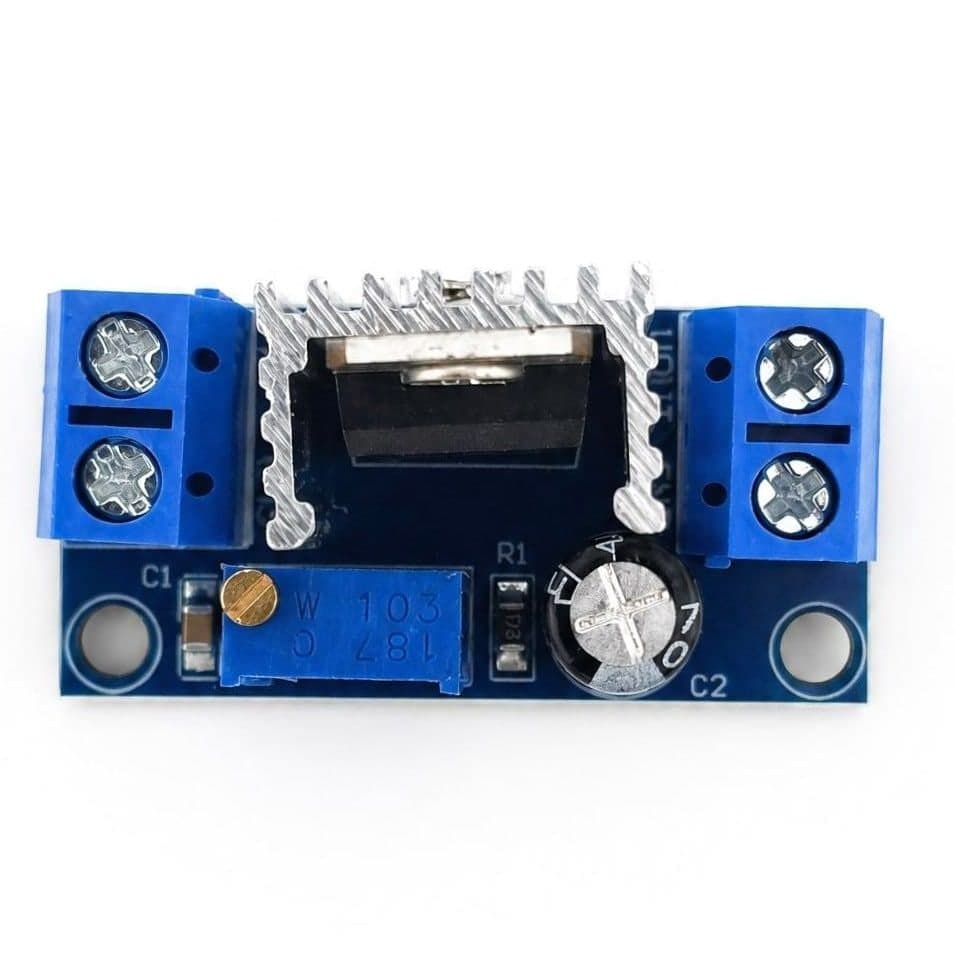

To moduł liniowego regulatora oparty na popularnym układzie LM317T. Pozwala płynnie ustawić napięcie wyjściowe w zakresie około 1,2–37 V, o ile napięcie wejściowe jest odpowiednio wyższe od wyjściowego. W odróżnieniu od przetwornicy impulsowej nie pracuje z kluczowaniem cewki, dlatego generuje mniej zakłóceń, ale zamienia nadmiar energii w ciepło. Na płytce masz potencjometr regulacyjny, radiator oraz zaciski śrubowe, więc moduł łatwo wpiąć w prosty układ warsztatowy.

Do czego się przyda?

  • Do zasilania czujników analogowych, wzmacniaczy pomiarowych i innych układów, w których niski poziom zakłóceń jest ważniejszy niż wysoka sprawność.
  • Jako proste źródło napięcia testowego na biurku, gdy chcesz sprawdzić moduł przed podłączeniem go do docelowego zasilacza.
  • Do prototypów z mikrokontrolerem, jeśli potrzebujesz nietypowego napięcia pomocniczego, na przykład dla toru analogowego lub małego modułu peryferyjnego.
  • Do eksperymentów z diodami LED i małymi odbiornikami DC, pod warunkiem dodania wymaganych ograniczeń prądu po stronie obciążenia.
  • Do nauki działania stabilizatora liniowego, zależności między napięciem wejściowym, wyjściowym, prądem oraz mocą strat.

Podłączenie i zasilanie

Napięcie wejściowe podłączasz do zacisków VIN i GND, a obciążenie do zacisków VOUT i GND. Dostawca podaje zakres wejściowy 4,2–40 V DC oraz regulowane wyjście 1,2–37 V. Przed podłączeniem właściwego układu ustaw wyjście potencjometrem i sprawdź je multimetrem bez obciążenia lub z bezpiecznym obciążeniem testowym.

Co jest w zestawie?
  • 1 × moduł regulatora napięcia LM317T z potencjometrem, radiatorem i zaciskami śrubowymi.
