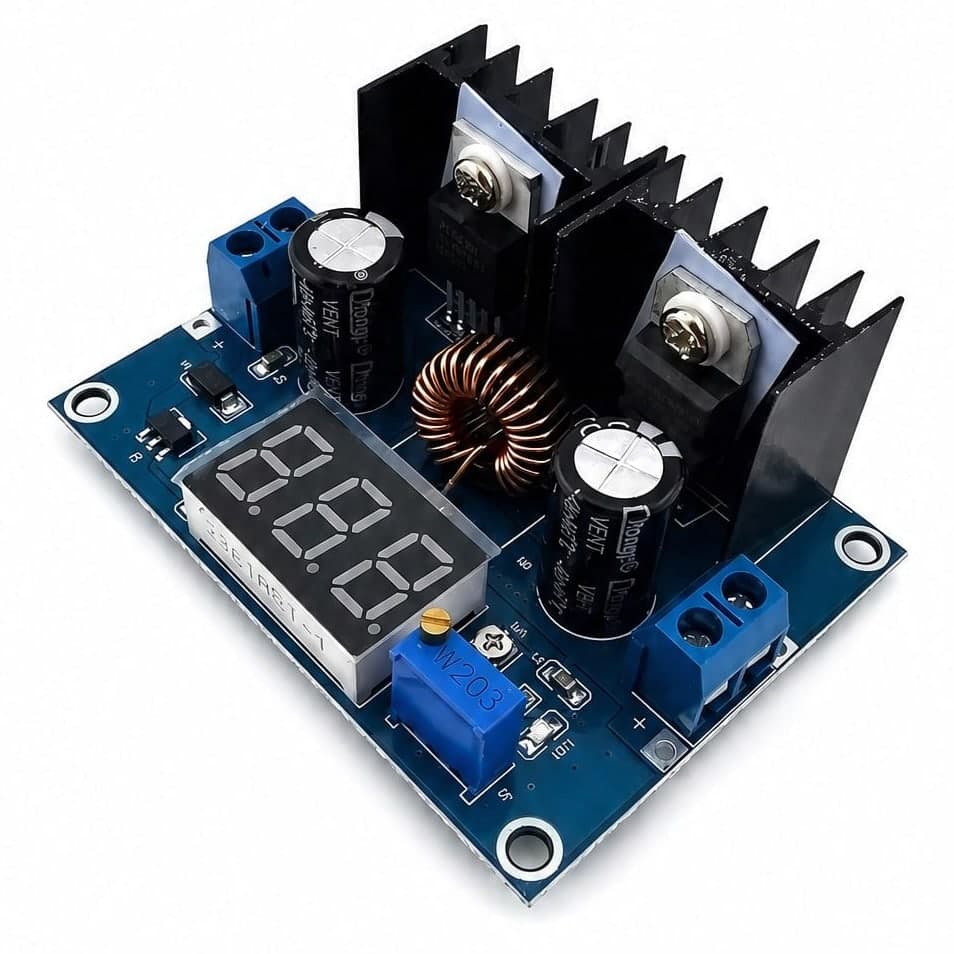

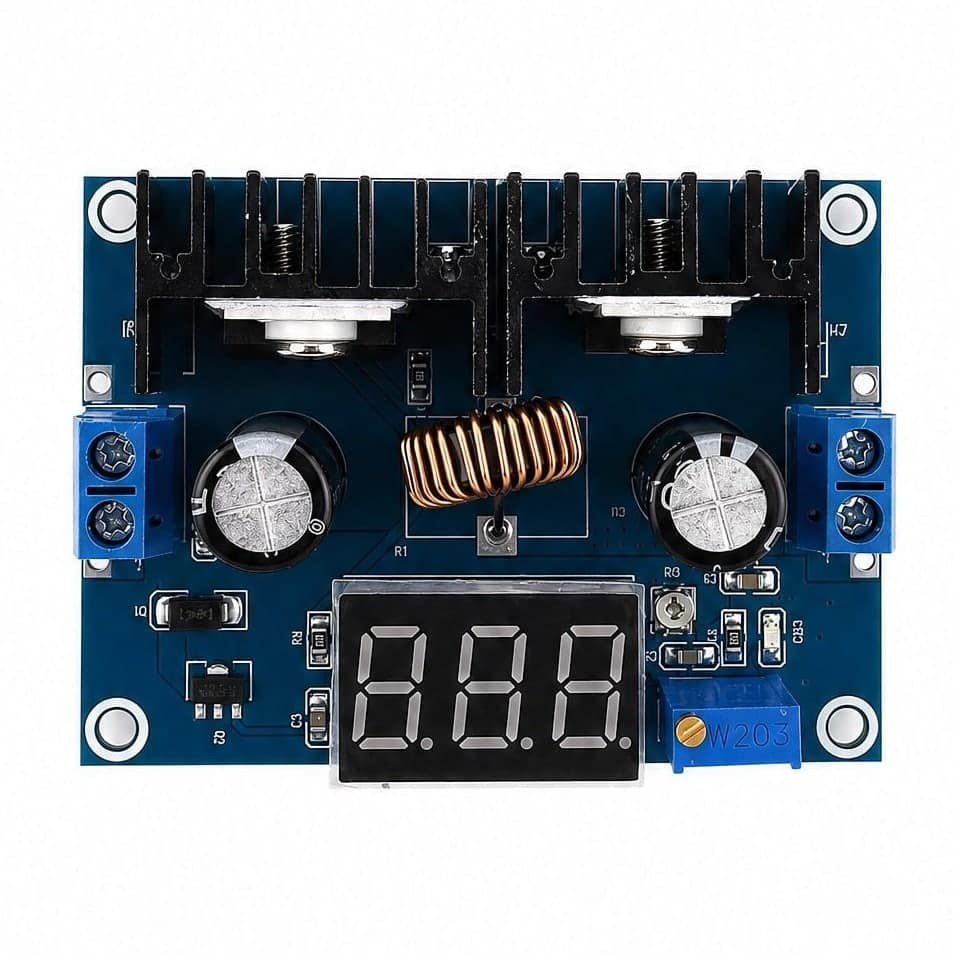

Przetwornica step-down XL4016 8A 1,25-36V z wyświetlaczem

EAN: 5908317400641SKU: BV-0397
  • XL4016 jako nieizolowany regulator buck
  • Wejście 8-40V DC dla źródeł stałych
  • Do 8A przy dobrym chłodzeniu
  • Wyświetlacz napięcia ułatwia szybką regulację
  • Stałe 180kHz pracy impulsowej
16,30 zł
Cena brutto (z VAT 23%)
Dostępny

Do darmowej dostawy brakuje Ci 140,00 zł

  • 30 dni na zwrot
  • Przesyłka gratis od 140 zł
  • Magazyn w Polsce

Moduł przetwornicy obniżającej napięcie z układem XL4016 do budowy regulowanego zasilania DC. Podłączysz wejście 8-40V DC, ustawisz wyjście 1,25-36V, a wbudowany wyświetlacz pomaga kontrolować napięcie podczas regulacji.

Opis produktu

Co to jest?

To moduł przetwornicy obniżającej napięcie, czyli układ typu buck, oparty na XL4016. Zasilisz go napięciem stałym z zakresu 8-40V DC, a na wyjściu ustawisz niższe napięcie z zakresu 1,25-36V. Moduł przydaje się wtedy, gdy masz zasilacz, akumulator lub instalację o wyższym napięciu i chcesz zasilić układ wymagający niższego napięcia.

Przetwornica jest nieizolowana, więc masa wejścia i masa wyjścia są wspólne. Maksymalny prąd wyjściowy jest podawany jako do 8A, ale w praktyce zależy od różnicy napięć, chłodzenia, przepływu powietrza i czasu pracy z dużym obciążeniem. Wbudowany wyświetlacz ułatwia ustawianie wyjścia podczas uruchamiania, choć przy zasilaniu wrażliwej elektroniki warto potwierdzić napięcie zewnętrznym miernikiem.

Do czego się przyda?

  • Do budowy regulowanego zasilacza warsztatowego DC, gdy potrzebujesz wyjścia 1,25-36V z wyższego napięcia wejściowego.
  • Do zasilania silników DC, taśm LED lub modułów wykonawczych, jeśli ich pobór prądu mieści się w możliwościach modułu i zapewnisz dobre chłodzenie.
  • Do obniżania napięcia z pakietów akumulatorów, instalacji 12V lub 24V oraz zasilaczy DC, gdy wyjście ma być niższe od wejścia.
  • Do testowania prototypów elektroniki, w których chcesz szybko dobrać napięcie zasilania i obserwować je na wbudowanym wyświetlaczu.

Podłączenie i zasilanie

Do wejścia podłączysz źródło napięcia stałego w zakresie 8-40V DC, zachowując poprawną polaryzację. Do wyjścia podłączysz obciążenie wymagające napięcia niższego niż wejściowe, ponieważ przetwornica step-down nie podnosi napięcia.

Napięcie wyjściowe wyregulujesz potencjometrem na module i zobaczysz wskazanie wyświetlacza. Przed podłączeniem docelowego układu ustaw napięcie bez obciążenia albo z obciążeniem testowym, a wynik sprawdź miernikiem, szczególnie przy zasilaniu elektroniki wrażliwej na przepięcie. Układ XL4016 pracuje z częstotliwością przełączania 180kHz i według danych układu ma zabezpieczenie termiczne, ograniczenie prądu oraz zabezpieczenie zwarciowe wyjścia.

Co jest w zestawie?
  • 1 × moduł przetwornicy step-down XL4016 z wyświetlaczem.
