Przetwornica BITCHIP step-down XL4015 5A CC/CV, ładowanie Li-ion

EAN: 5908317400542SKU: BV-0298
  • Przetwornica step-down na XL4015
  • Prąd wyjściowy do 5A
  • Regulowane wyjście od 1,25V
  • Tryb CC/CV do ładowania Li-ion
  • Zaciski śrubowe IN i OUT
11,90 zł
Cena brutto (z VAT 23%)
Dostępny

Do darmowej dostawy brakuje Ci 140,00 zł

  • 30 dni na zwrot
  • Przesyłka gratis od 140 zł
  • Magazyn w Polsce

Przetwornica step-down z układem XL4015 obniża napięcie DC i pozwala ustawić limit prądu w trybie CC/CV. Podłączysz ją między zasilaczem a obciążeniem przez zaciski śrubowe, np. do zasilania LED, elektroniki warsztatowej albo ładowania pakietu Li-ion z kontrolą prądu.

Opis produktu

Co to jest?

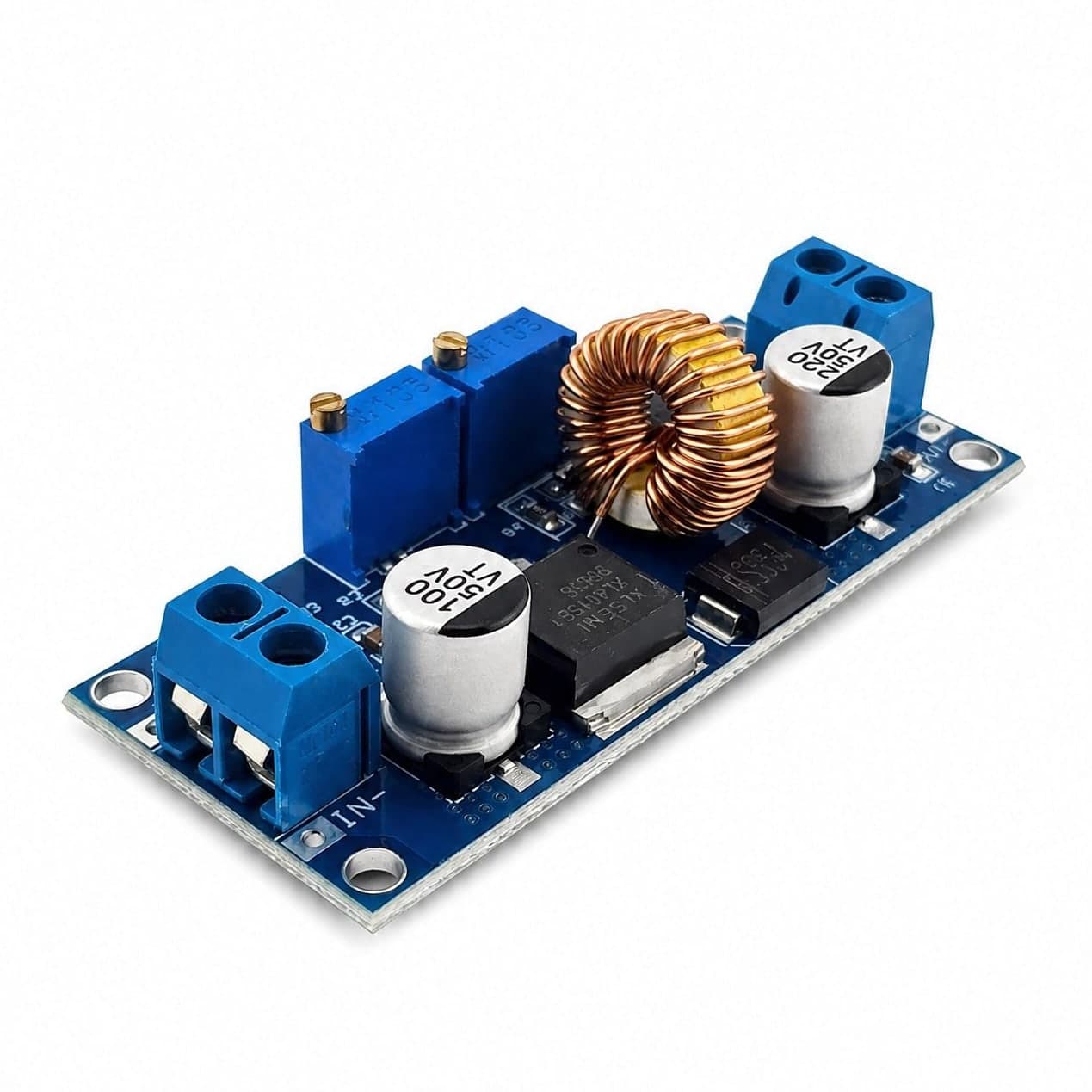

To moduł przetwornicy obniżającej DC-DC oparty na układzie XL4015. Pracuje jako regulator typu buck, więc napięcie na wyjściu ustawisz niżej niż napięcie wejściowe. Dwa potencjometry pozwalają osobno ustawić napięcie CV i limit prądu CC, co przydaje się przy zasilaniu LED dużej mocy oraz przy prostym ładowaniu akumulatorów Li-ion.

Moduł ma zaciski śrubowe dla wejścia i wyjścia, dlatego podłączysz przewody bez lutowania.

Do czego się przyda?

  • Zbudujesz regulowane zasilanie pomocnicze z zasilacza DC, gdy potrzebujesz stabilnego napięcia wyjściowego niższego od wejściowego.
  • Zasilisz diody LED dużej mocy w trybie ograniczenia prądu
  • Naładujesz pakiet Li-ion metodą CC/CV, jeśli ustawisz poprawne napięcie końcowe i prąd dla konkretnego pakietu.
  • Obniżysz napięcie dla silnika DC albo wentylatora, gdy urządzenie wymaga zasilania poniżej napięcia dostępnego źródła.
  • Przygotujesz prosty zasilacz warsztatowy do testów modułów, sterowników i układów wymagających zasilania DC.

Podłączenie i zasilanie

Wejście podłączysz do zacisków IN+ i IN-, a obciążenie do OUT+ i OUT-. Moduł pracuje jako step-down, więc napięcie wejściowe musi być wyższe od ustawionego napięcia wyjściowego i mieć zapas na pracę przetwornicy.

Regulację wykonasz dwoma potencjometrami: jeden ustawia napięcie wyjściowe, drugi limit prądu wyjściowego. Do ustawiania CC najwygodniej użyć obciążenia elektronicznego albo rezystora mocy, z amperomierzem włączonym szeregowo i dobranym do spodziewanego prądu. Przy ładowaniu Li-ion moduł nie zastępuje zabezpieczenia pakietu; dla pakietów wieloogniwowych stosuj osobny BMS lub balanser.

Jak zacząć?
  1. Podłącz zasilacz DC do wejścia i sprawdź polaryzację na zaciskach IN+ / IN-.
  2. Bez obciążenia ustaw potencjometrem wymagane napięcie CV na wyjściu.
  3. Ustaw limit prądu CC dla obciążenia lub akumulatora, korzystając z multimetru i odpowiedniego obciążenia testowego.
  4. Podłącz docelowe urządzenie do OUT+ / OUT- i obserwuj napięcie, prąd oraz temperaturę modułu.
Co jest w zestawie?
  • 1 × moduł przetwornicy step-down XL4015 CC/CV z zaciskami śrubowymi.
