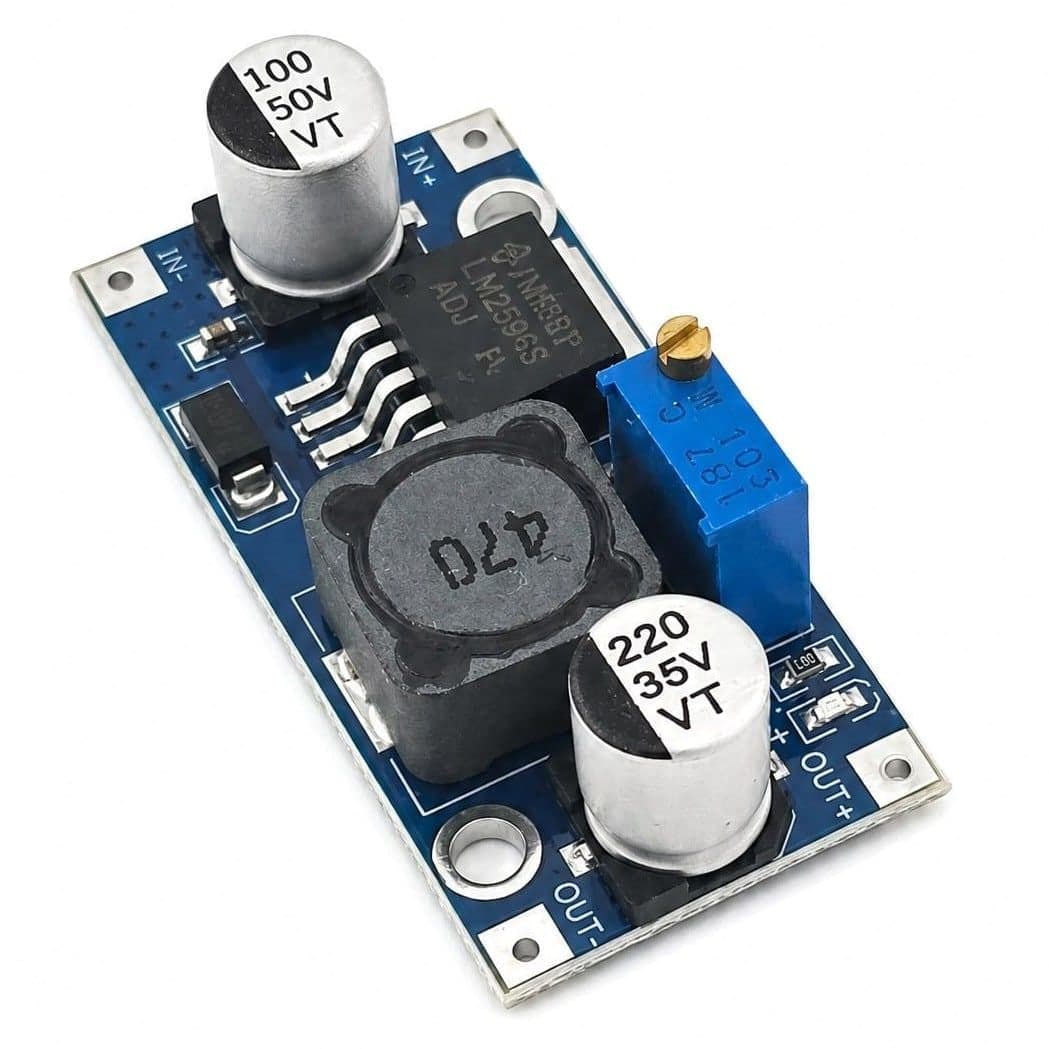

Przetwornica step-down LM2596S 3 A - Regulowana

EAN: 5908317400269SKU: BV-0267
  • LM2596S w regulowanej przetwornicy buck
  • Obniża napięcie DC dla elektroniki
  • Do 2A ciągle, 3A z chłodzeniem
  • Wyjście ustawiasz potencjometrem na płytce
  • 150 kHz pracy przetwornicy impulsowej
  • 43 × 20 mm do małych obudów
5,80 zł
Cena brutto (z VAT 23%)
Dostępny

Do darmowej dostawy brakuje Ci 140,00 zł

  • 30 dni na zwrot
  • Przesyłka gratis od 140 zł
  • Magazyn w Polsce

Regulowana przetwornica step-down z układem LM2596S służy do obniżania napięcia DC w projektach elektronicznych. Moduł pracuje z wejściem 3,2–35 V DC według specyfikacji modułu i pozwala ustawić niższe napięcie wyjściowe potencjometrem. Sprawdzi się przy zasilaniu Arduino, modułów czujników, LED i prototypów wymagających do 2 A ciągle.

Opis produktu

Co to jest?

To regulowana przetwornica step-down, czyli moduł zasilający obniżający napięcie stałe do wartości ustawionej potencjometrem. Sercem płytki jest LM2596S, popularny kontroler impulsowy pracujący z częstotliwością około 150 kHz. W praktyce używasz jej wtedy, gdy masz wyższe napięcie, na przykład 12 V lub 24 V, a potrzebujesz niższego zasilania dla elektroniki. Moduł nie jest przetwornicą podwyższającą, więc napięcie wyjściowe musi być niższe od wejściowego.

Wejście przyjmuje 3,2–35 V DC, a napięcie wyjściowe można regulować w zakresie 1,5–35 V DC. Dokumentacja rodziny LM2596 podaje jednak typowe minimalne napięcie pracy układu około 4,5 V, dlatego przy projektach wymagających pewnej stabilizacji warto zostawić zapas na wejściu.

Do czego się przyda?

  • Do zasilania Arduino i modułów z wyższego źródła, na przykład z zasilacza 12 V. Przed podłączeniem ustaw napięcie wyjściowe miernikiem.
  • Do prostych instalacji z paskami LED lub małymi odbiornikami DC, gdy trzeba obniżyć napięcie i ograniczyć straty cieplne względem stabilizatora liniowego.
  • Do projektów bateryjnych z pakietem Li-Ion, jeśli napięcie pakietu jest wyższe od wymaganego przez elektronikę. Moduł nie zastępuje jednak ładowarki CC/CV.
  • Do prototypowania na biurku jako regulowane źródło napięcia pomocniczego. Warto dodać amperomierz lub bezpiecznik, jeśli zasilasz nieznany układ.
  • Do pomocniczego zasilania sterowników i przekaźników w robotach, automatyce lub modelarstwie. Silniki i obciążenia impulsowe mogą wymagać dodatkowych kondensatorów przy odbiorniku.

Podłączenie i zasilanie

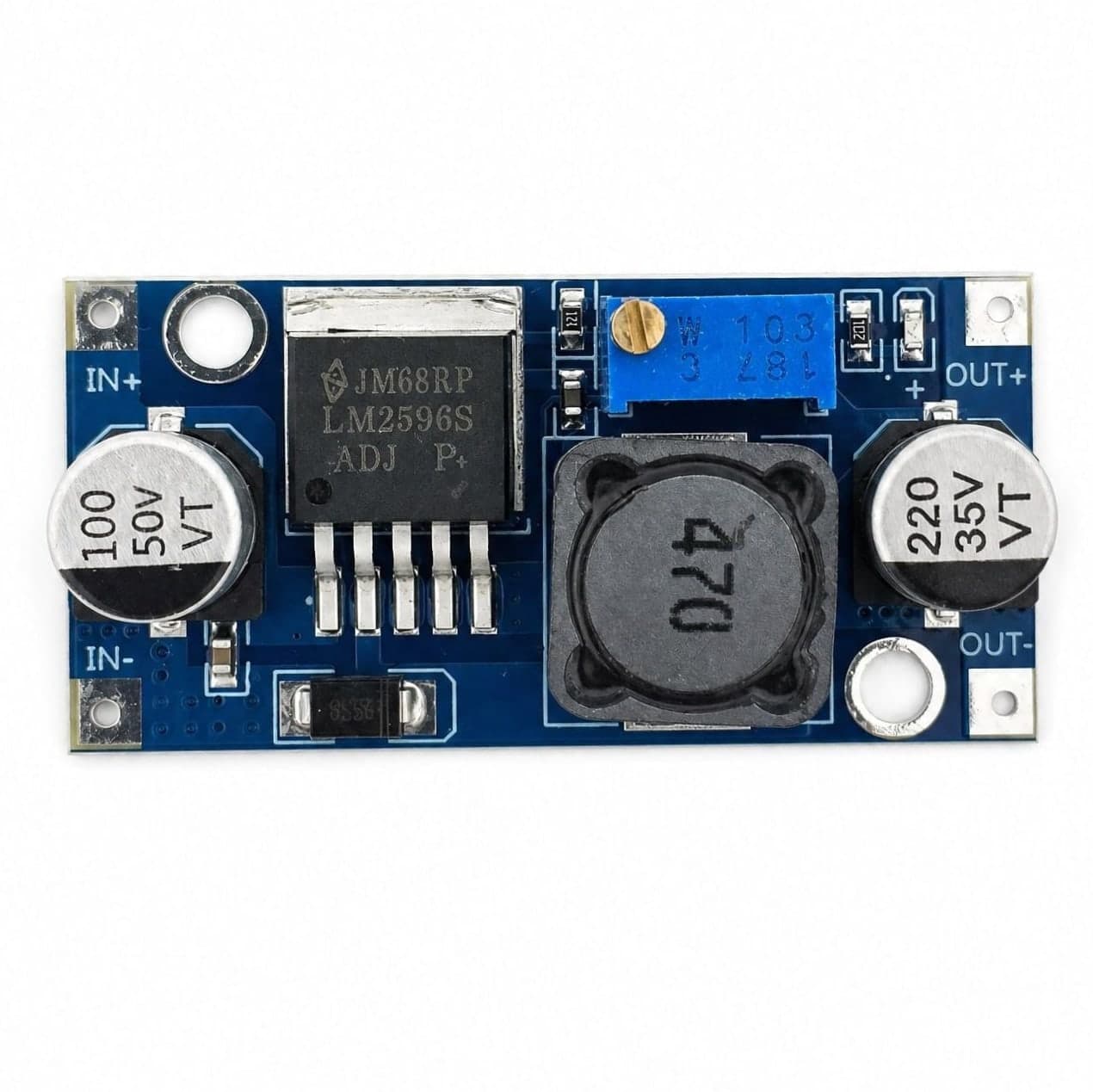

Źródło napięcia DC podłączasz do pól lub zacisków oznaczonych jako IN+ i IN-, a odbiornik do wyjścia OUT+ i OUT-. Napięcie wyjściowe ustawiasz śrubą potencjometru.

Co jest w zestawie?
  • 1 × przetwornica LM2596S step-down 3 A, regulowana.
