Programator USBasp AVR USB ISP

EAN: 5908317400443SKU: BV-0305
  • Programowanie przez ISP w układzie
  • Połączenie z komputerem przez USB
  • IDC 10-pin plus adapter 6-pin
  • Wybór wyjścia 3,3 V lub 5 V
  • Obsługa przez avrdude i Arduino IDE
  • Status pracy sygnalizują 2 diody LED
14,92 zł
Cena brutto (z VAT 23%)
Dostępny

Do darmowej dostawy brakuje Ci 140,00 zł

  • 30 dni na zwrot
  • Przesyłka gratis od 140 zł
  • Magazyn w Polsce

Programator USBasp AVR USB ISP pozwala wgrywać wsady i bootloadery do mikrokontrolerów AVR przez interfejs ISP bez wyjmowania układu z płytki. Łączy się z komputerem przez USB, a do układu docelowego przez złącze IDC 10-pin lub adapter 6-pin.

Opis produktu

Co to jest?

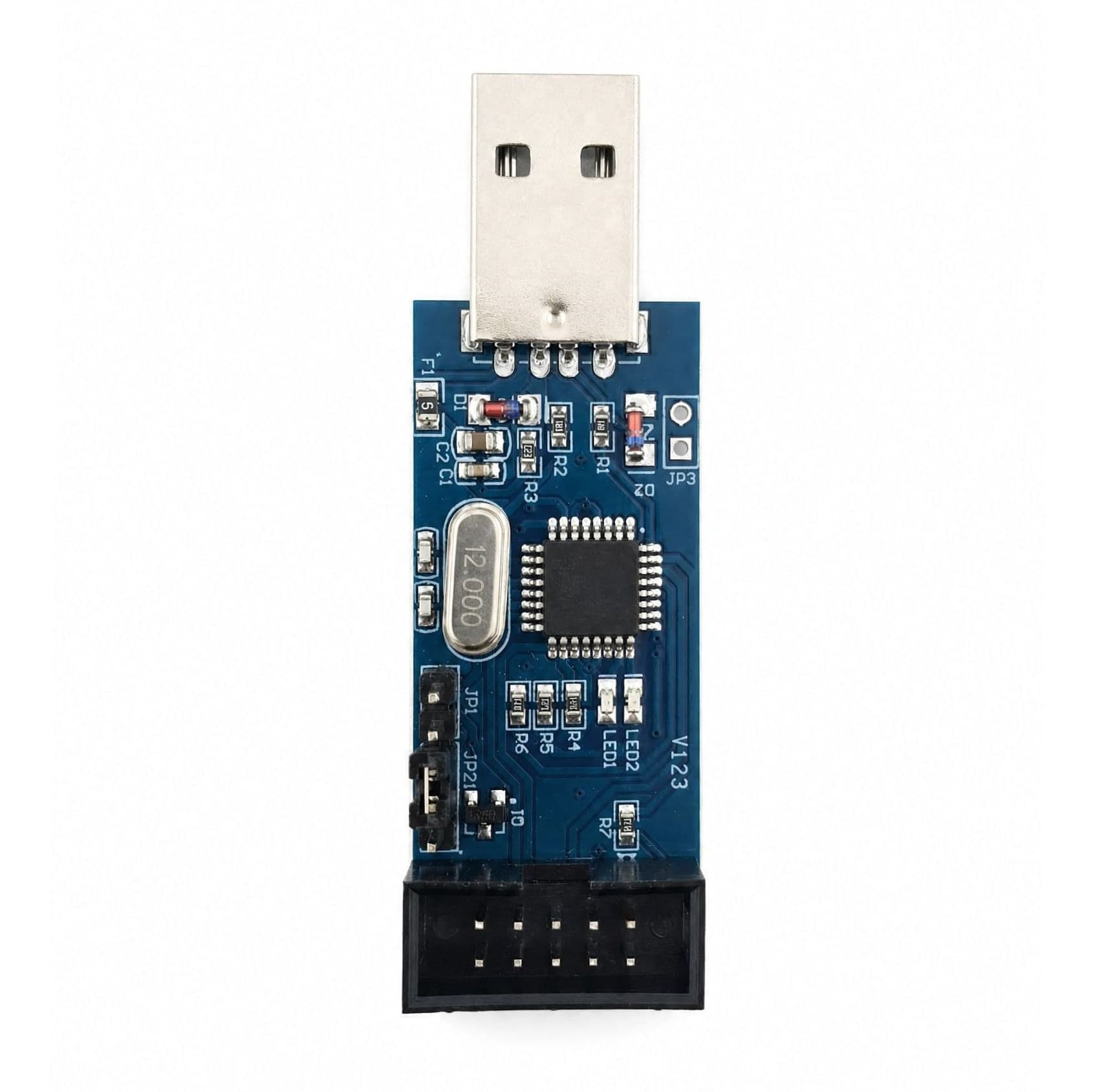

USBasp AVR USB ISP to programator AVR przeznaczony do mikrokontrolerów z rodzin ATmega, ATtiny oraz wybranych układów AT90. Programowanie odbywa się przez interfejs ISP, więc układ może pozostać w swoim urządzeniu, o ile na płytce wyprowadzono odpowiednie piny. Do komputera podłączasz programator przez USB, a z układem docelowym łączysz go taśmą IDC. To praktyczne narzędzie dla osób, które budują własne płytki z AVR, naprawiają starsze projekty lub chcą wgrywać bootloadery do płytek zgodnych z Arduino.

Do czego się przyda?

  • Do wgrywania firmware do mikrokontrolerów AVR, np. popularnych układów ATmega i ATtiny stosowanych w projektach hobbystycznych.
  • Do nagrywania bootloadera Arduino w płytkach z AVR, np. po wymianie mikrokontrolera lub skasowaniu pamięci Flash.
  • Do uruchamiania własnych płytek PCB, gdy projekt ma wyprowadzone piny MOSI, MISO, SCK, RESET, VCC i GND.
  • Do pracy z narzędziami takimi jak avrdude, Arduino IDE, Atmel Studio, Bascom lub środowiska korzystające z programatora USBasp.
  • Do serwisowania urządzeń z AVR, gdy potrzebujesz odczytać lub zapisać pamięć Flash bez demontażu układu.

Podłączenie i zasilanie

Programator jest zasilany z portu USB komputera, dlatego nie wymaga osobnego zasilacza. Po stronie układu docelowego używasz złącza IDC 10-pin, a do płytek z 6-pinowym złączem AVR ISP służy dołączony adapter. Zworka na płytce pozwala wybrać napięcie wyjścia 3,3 V lub 5 V, ale ustaw je zgodnie z napięciem układu docelowego i nie traktuj programatora jako zasilacza dla większego projektu. Typowe linie ISP to MOSI, MISO, SCK, RESET, VCC oraz GND; przed podłączeniem sprawdź orientację taśmy i oznaczenie pinu 1 na swojej płytce.

Deklarowana prędkość programowania wynosi do 5 kB/s, co wystarcza do większości małych i średnich mikrokontrolerów AVR. Dwie diody LED informują o stanie pracy, na przykład zasilaniu i aktywności programowania.

Jak zacząć?
  1. Zainstaluj sterownik USBasp/libusb, jeśli system nie rozpozna programatora automatycznie.
  2. Ustaw zworkę napięcia na 3,3 V lub 5 V zgodnie z układem docelowym.
  3. Podłącz taśmę IDC do złącza AVR ISP, zwracając uwagę na pin 1 i masę.
  4. Wybierz programator USBasp w Arduino IDE albo uruchom avrdude z opcją programatora usbasp.
  5. Wykonaj pierwszy test, np. odczyt sygnatury mikrokontrolera AVR, zanim zapiszesz pamięć Flash lub fuse bity.

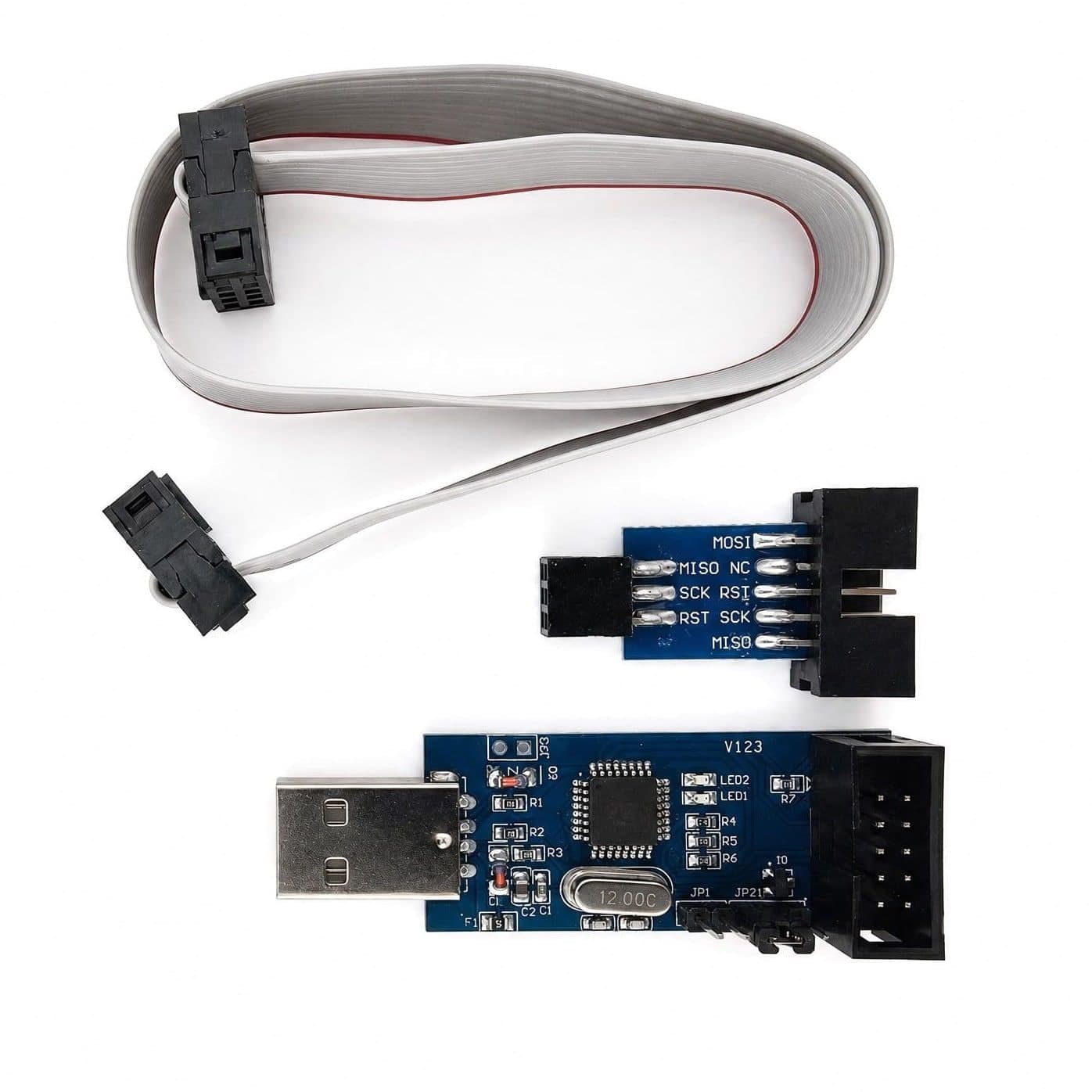

Co jest w zestawie?
  • Programator USBasp AVR USB ISP.

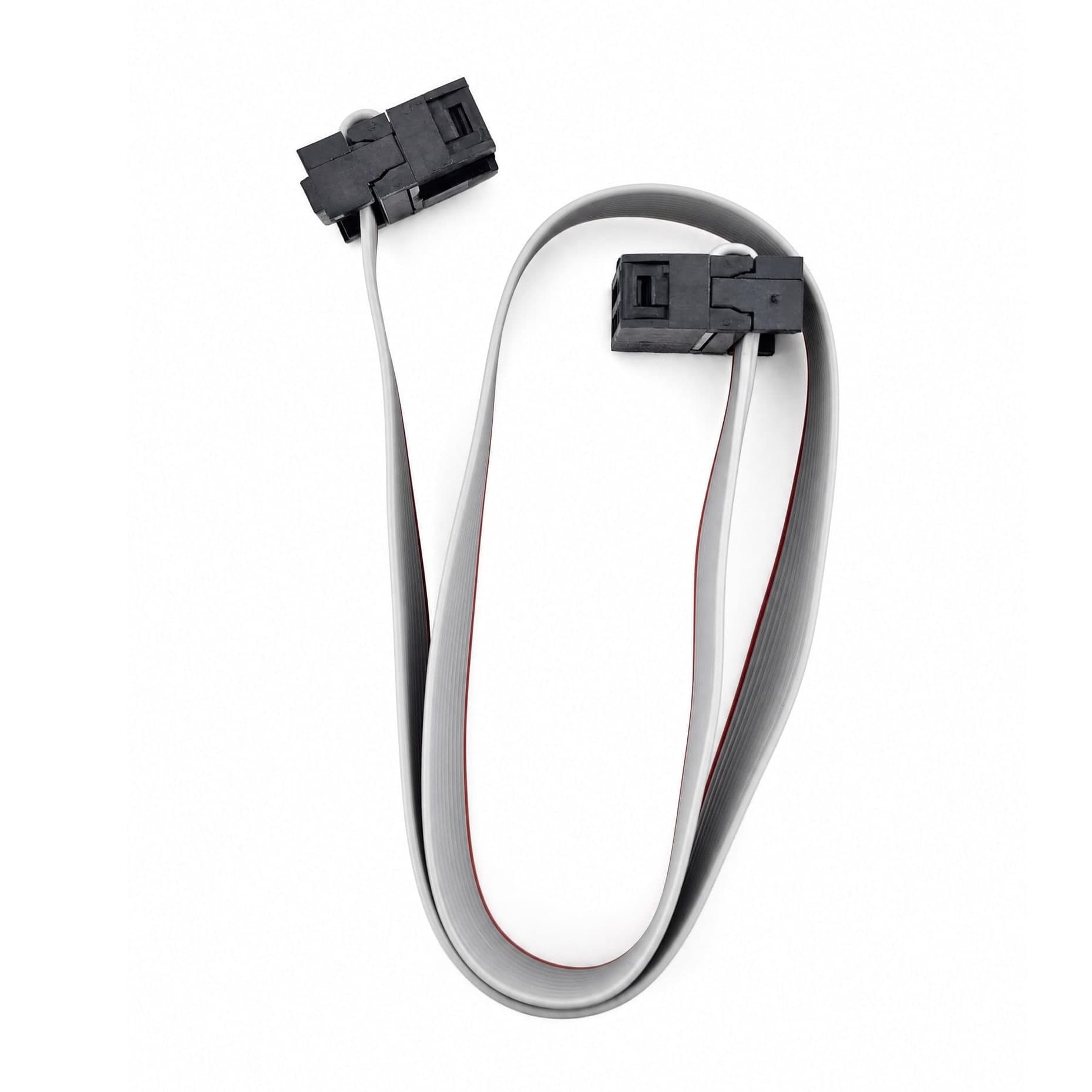

  • Taśma IDC do połączenia z układem docelowym.

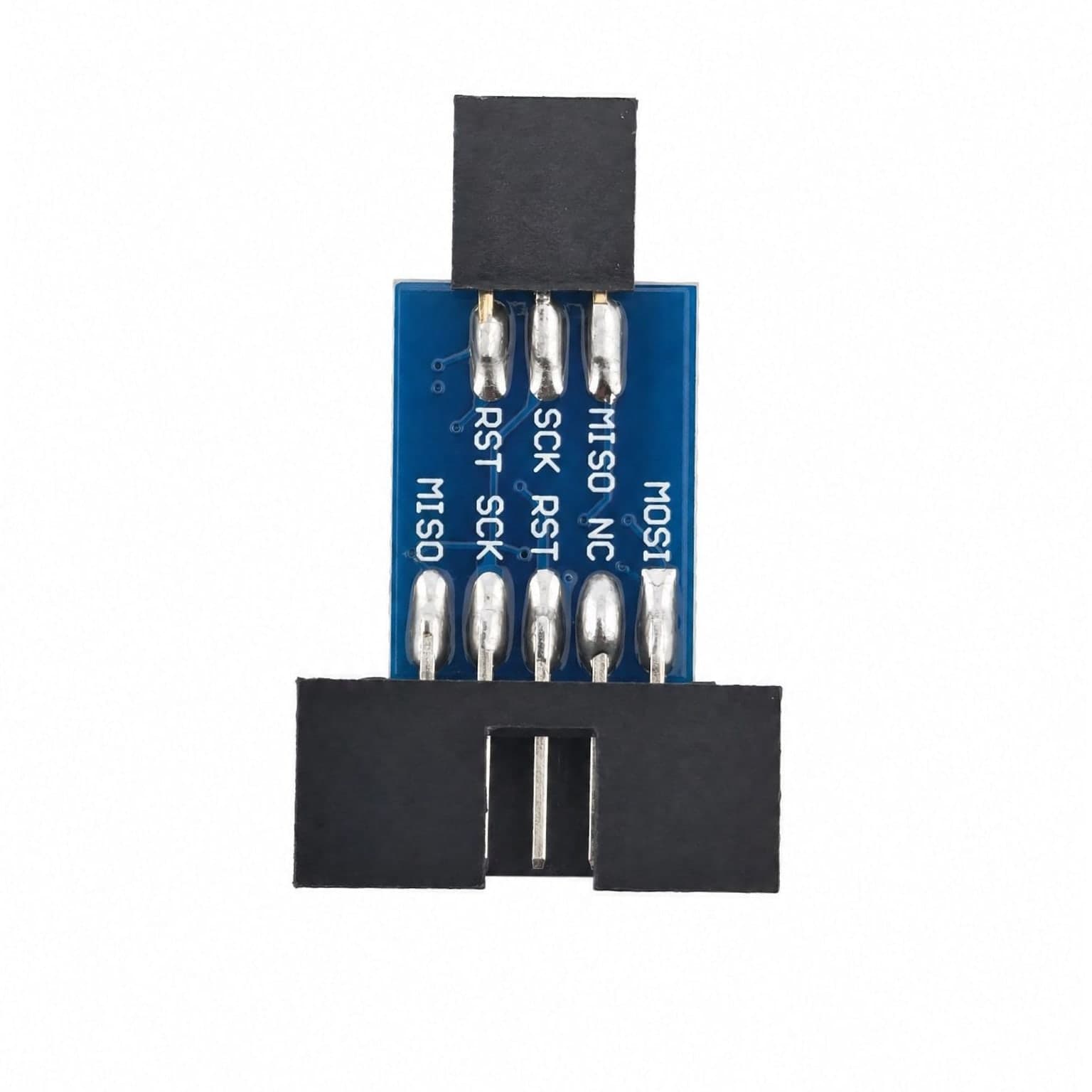

  • Adapter 10-pin na 6-pin do złączy AVR ISP.
