Programator CH341A EEPROM/BIOS, zestaw z klipsem SOIC8 i adapterami (1,8 V, SOIC8)72,00 zł
Kategorie

Programator CH341A EEPROM/BIOS, zestaw z klipsem SOIC8 i adapterami (1,8 V, SOIC8)

EAN: 5908317400221SKU: BV-0272
  • Programator na układzie CH341A
  • Połączenie z komputerem przez USB typu A
  • Obsługa pamięci SPI i I2C
  • Adapter dla układów 1,8 V
  • ZIF-16 i klips SOIC8 w zestawie
  • Zworka trybu pracy programator lub konwerter
72,00 zł
Cena brutto (z VAT 23%)
Dostępny

Do darmowej dostawy brakuje Ci 140,00 zł

  • 30 dni na zwrot
  • Przesyłka gratis od 140 zł
  • Magazyn w Polsce

Programator USB na układzie CH341A do odczytu i zapisu szeregowych pamięci EEPROM 24xx oraz Flash 25xx przez SPI lub I2C. Zestaw zawiera klips SOIC8, adapter 1,8 V i adaptery SOP/DIP, więc przyda się w serwisie BIOS, elektronice samochodowej i pracach warsztatowych.

Opis produktu

Co to jest?

Ten zestaw to programator EEPROM i Flash oparty na popularnym układzie CH341A. Służy do odczytu, zapisu i kasowania szeregowych pamięci 24xx oraz 25xx, używanych między innymi jako kości BIOS w laptopach, płytach głównych i urządzeniach przemysłowych. Programator komunikuje się z pamięciami przez SPI lub I2C, a z komputerem przez USB. Dzięki klipsowi i adapterom możesz pracować zarówno z nowymi układami włożonymi w adapter, jak i z pamięcią zamontowaną na płytce, o ile układ docelowy da się poprawnie odizolować od reszty obwodu.

To narzędzie jest przeznaczone dla serwisantów, elektroników i makerów, którzy chcą wykonać kopię wsadu, przywrócić uszkodzony BIOS albo zaprogramować zamienną pamięć. Dołączony adapter 1,8 V ułatwia pracę z niskonapięciowymi układami Flash spotykanymi w nowszym sprzęcie. Zworka na płytce wybiera tryb programatora pamięci albo tryb konwertera USB do magistral szeregowych. Zakres faktycznie obsługiwanych kości zależy także od użytego programu i jego bazy układów.

Do czego się przyda?

  • Programowanie BIOS w laptopach, komputerach PC i płytach głównych po nieudanej aktualizacji.
  • Odczyt wsadu EEPROM z pamięci 24xx używanych w modułach sterujących, licznikach i drobnej elektronice.
  • Zapis pamięci SPI Flash z rodzin 25xx, na przykład popularnych układów Winbond, Macronix, EON lub podobnych.
  • Praca z układem SOIC8 bez wylutowywania, jeśli klips ma pewny kontakt, a płyta nie jest zasilana.
  • Obsługa pamięci 1,8 V przy użyciu adaptera obniżającego poziomy napięć dla niskonapięciowych kości Flash.
  • Konwerter USB-SPI/I2C do prostych testów warsztatowych, gdy oprogramowanie obsługuje taki tryb pracy CH341A.

Podłączenie i zasilanie

Programator podłączasz bezpośrednio do portu USB typu A w komputerze. Programowana pamięć może być umieszczona w podstawce ZIF-16, w adapterze SOP/SOIC albo podłączona przez klips SOIC8/SOP8. Typowe zestawy CH341A pracują z pamięciami 3,3 V i 5 V, a do układów 1,8 V używa się osobnego adaptera z zestawu. Przed użyciem klipsa sprawdź orientację pinu 1 na pamięci, przewodzie i adapterze. Podczas programowania układu wlutowanego w płytę nie zasilaj urządzenia z zewnętrznego zasilacza ani akumulatora, bo programator sam podaje napięcie na pamięć.

Jak zacząć?

Najpierw zainstaluj sterownik CH341 odpowiedni dla systemu operacyjnego i sprawdź, czy programator pojawia się w menedżerze urządzeń albo w systemie Linux. Następnie ustaw zworkę w trybie programatora pamięci, wybierz właściwy adapter i podłącz kość zgodnie z oznaczeniem pinu 1. W programie do obsługi pamięci wybierz dokładny model układu lub użyj automatycznego wykrywania, jeśli jest dostępne. Przed zapisem wykonaj kopię oryginalnego wsadu i zapisz ją w bezpiecznym miejscu, aby móc wrócić do stanu wyjściowego.

  1. Podłącz programator do USB i uruchom wybrane oprogramowanie.
  2. Wybierz rodzinę pamięci 24xx dla I2C albo 25xx dla SPI.
  3. Odczytaj układ i porównaj dwa odczyty, aby potwierdzić stabilny kontakt.
  4. Zapisz i zweryfikuj pamięć po programowaniu, korzystając z funkcji verify.
Co jest w zestawie?

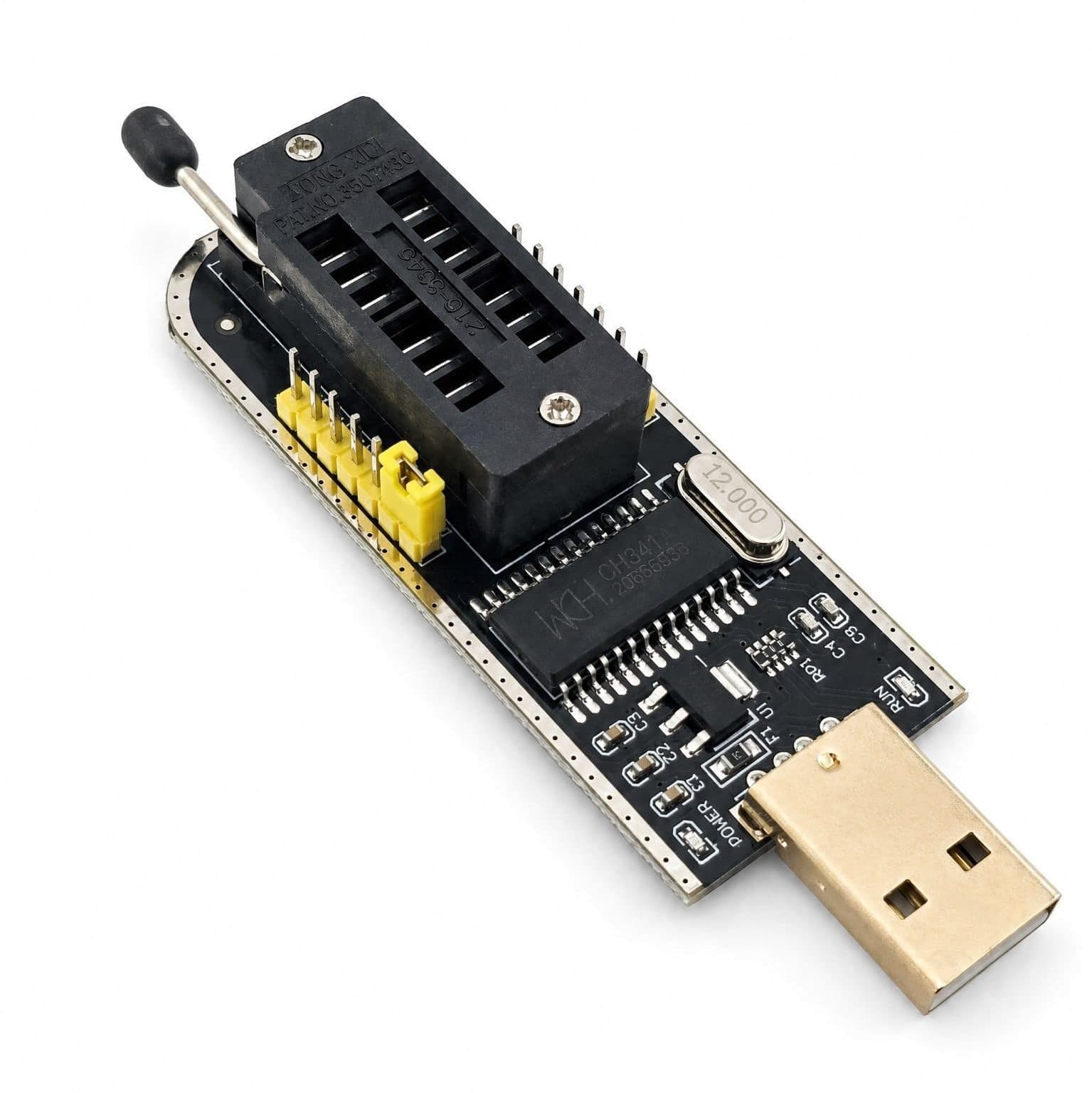

  • Programator CH341A z podstawką ZIF-16.

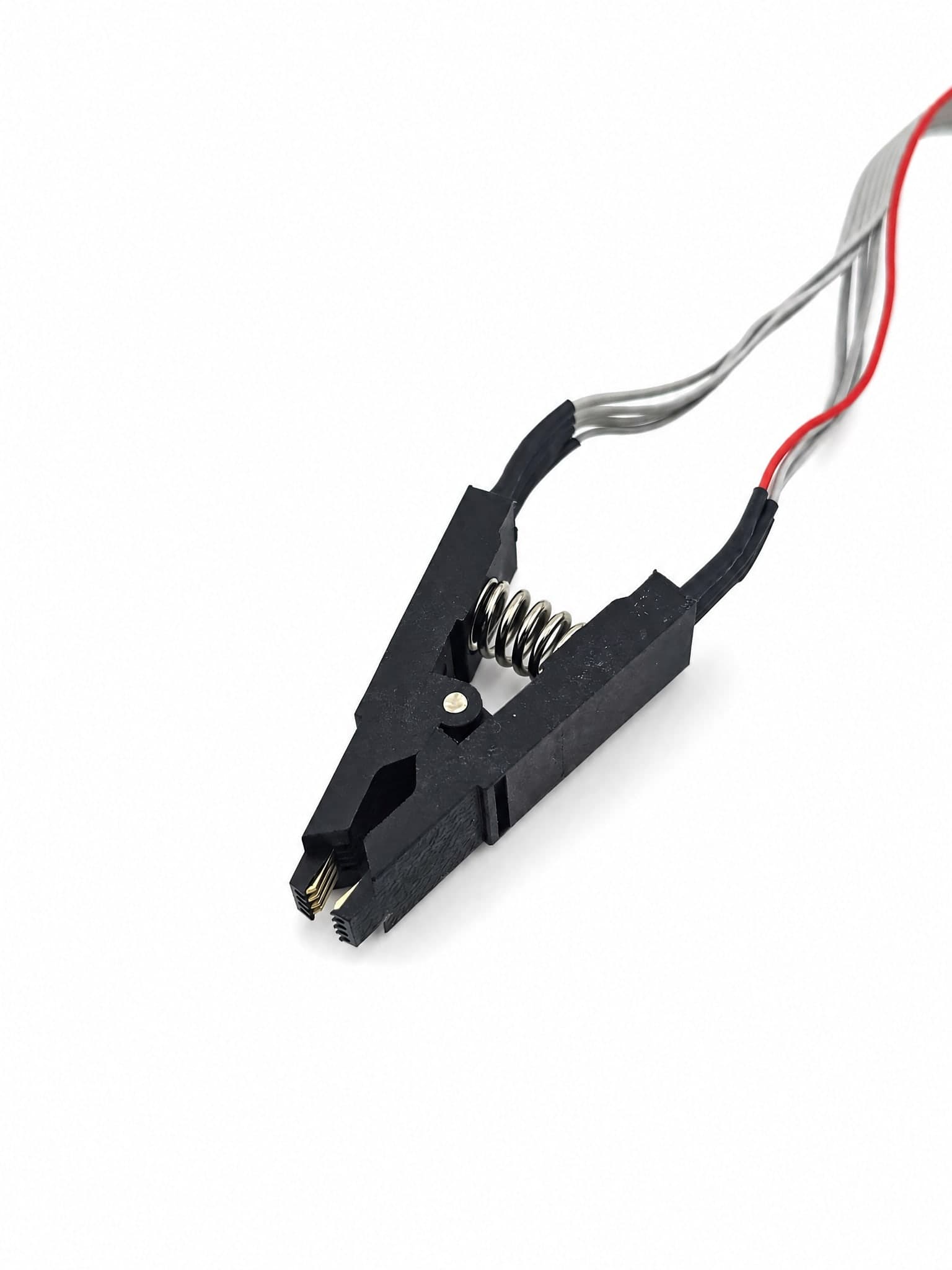

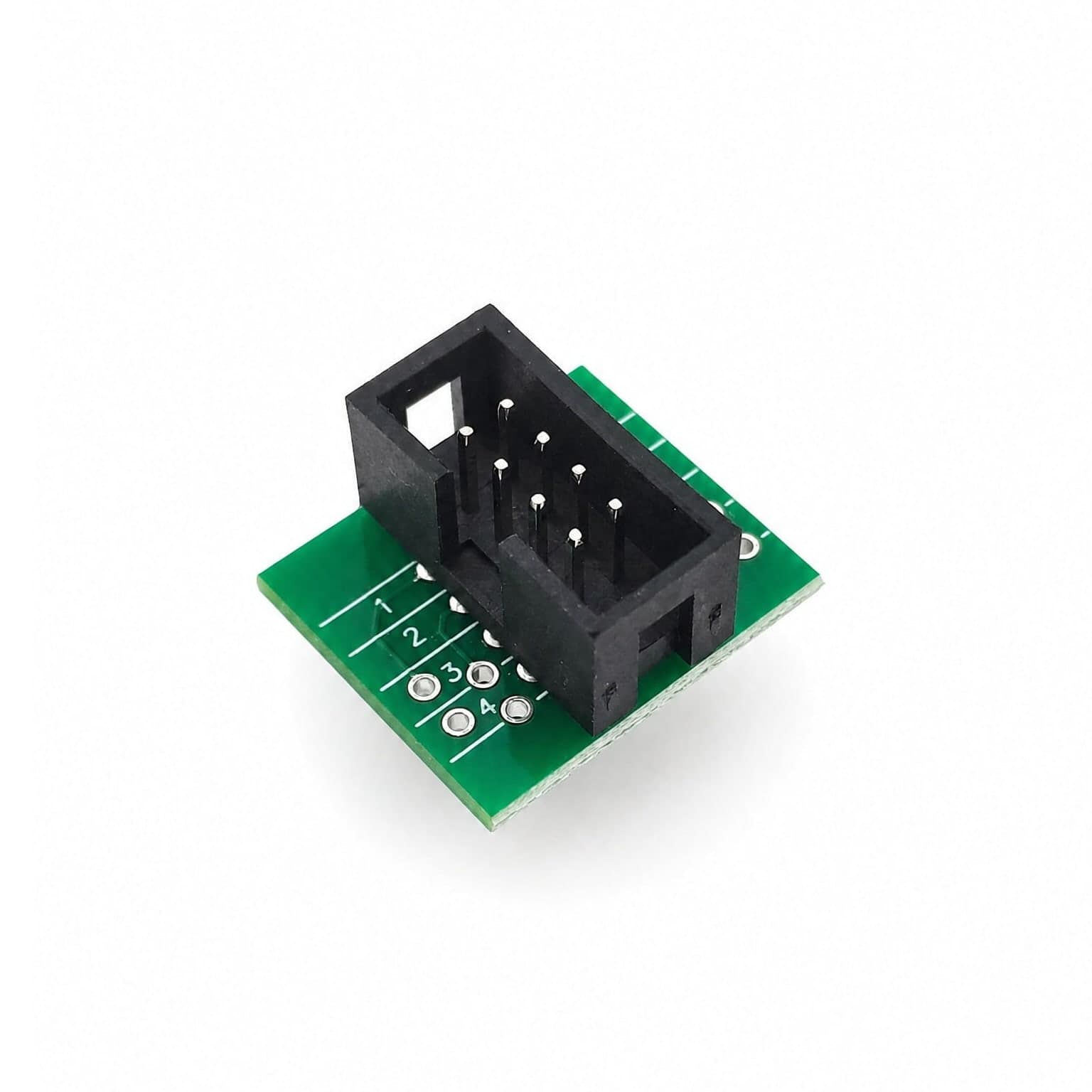

  • Klips SOIC8/SOP8 z przewodem do pamięci wlutowanych w płytkę.

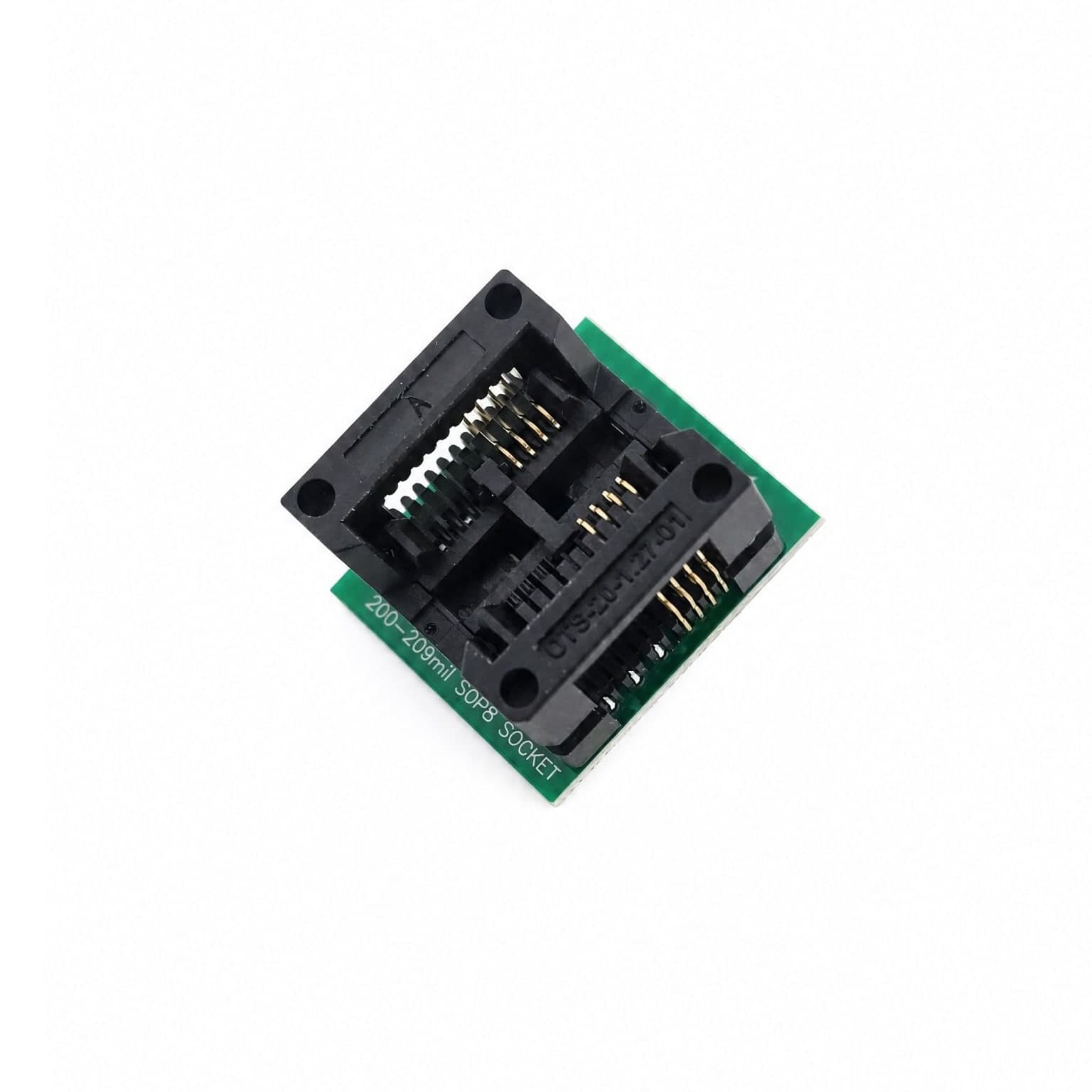

  • Adapter SOP8→DIP8 do programowania układów w obudowie 8-pinowej.

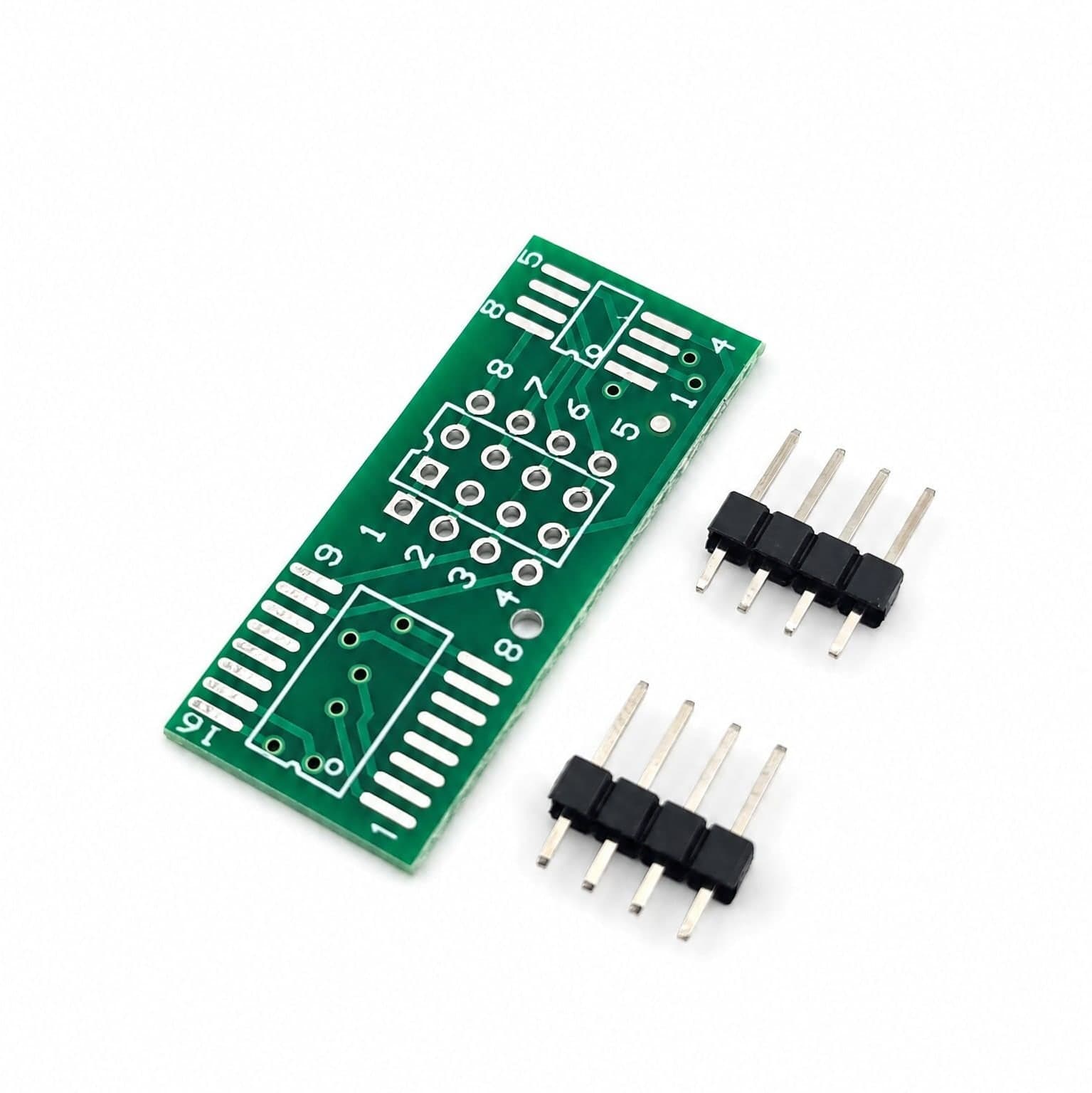

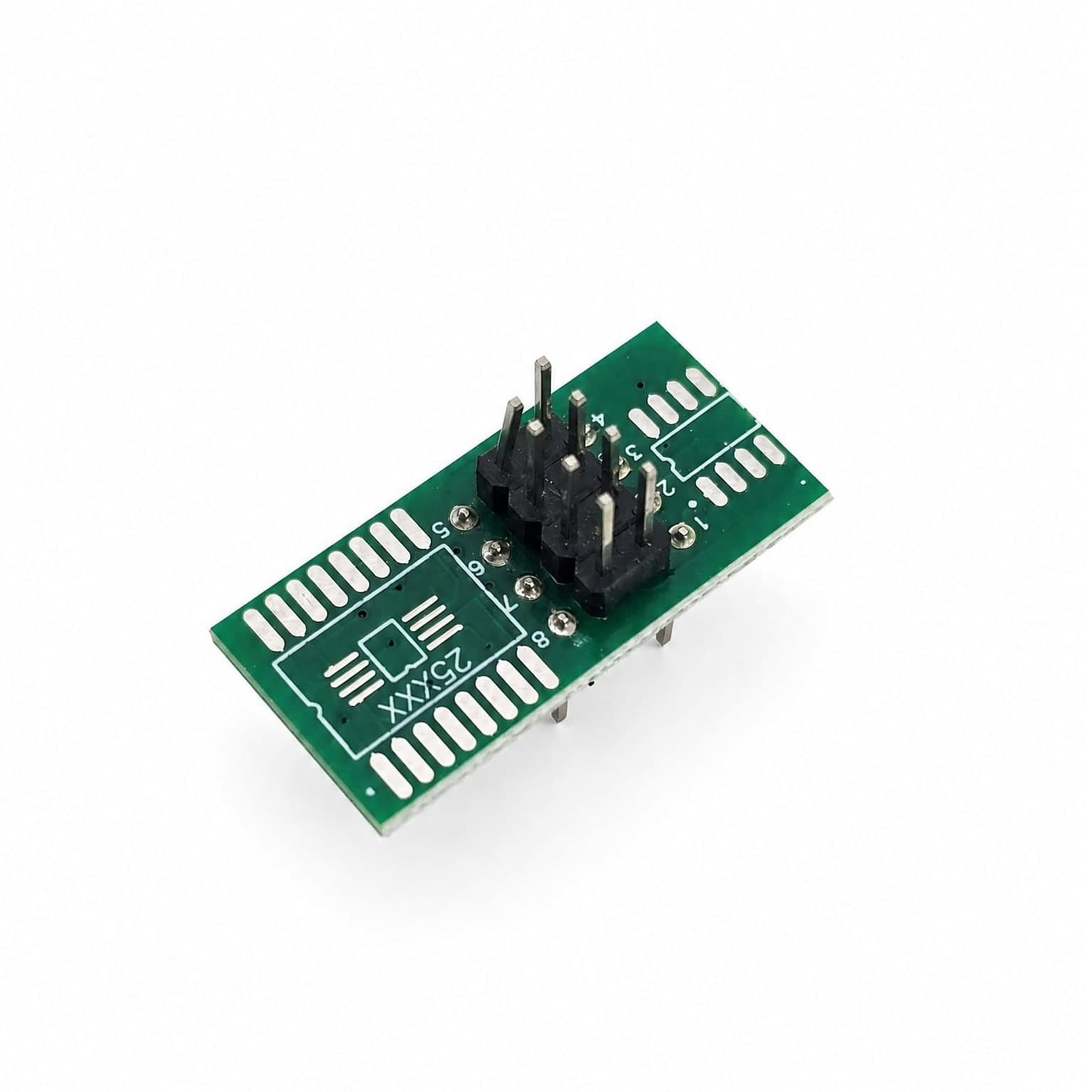

  • Adapter SOP16→DIP16 do wybranych pamięci w obudowie 16-pinowej.

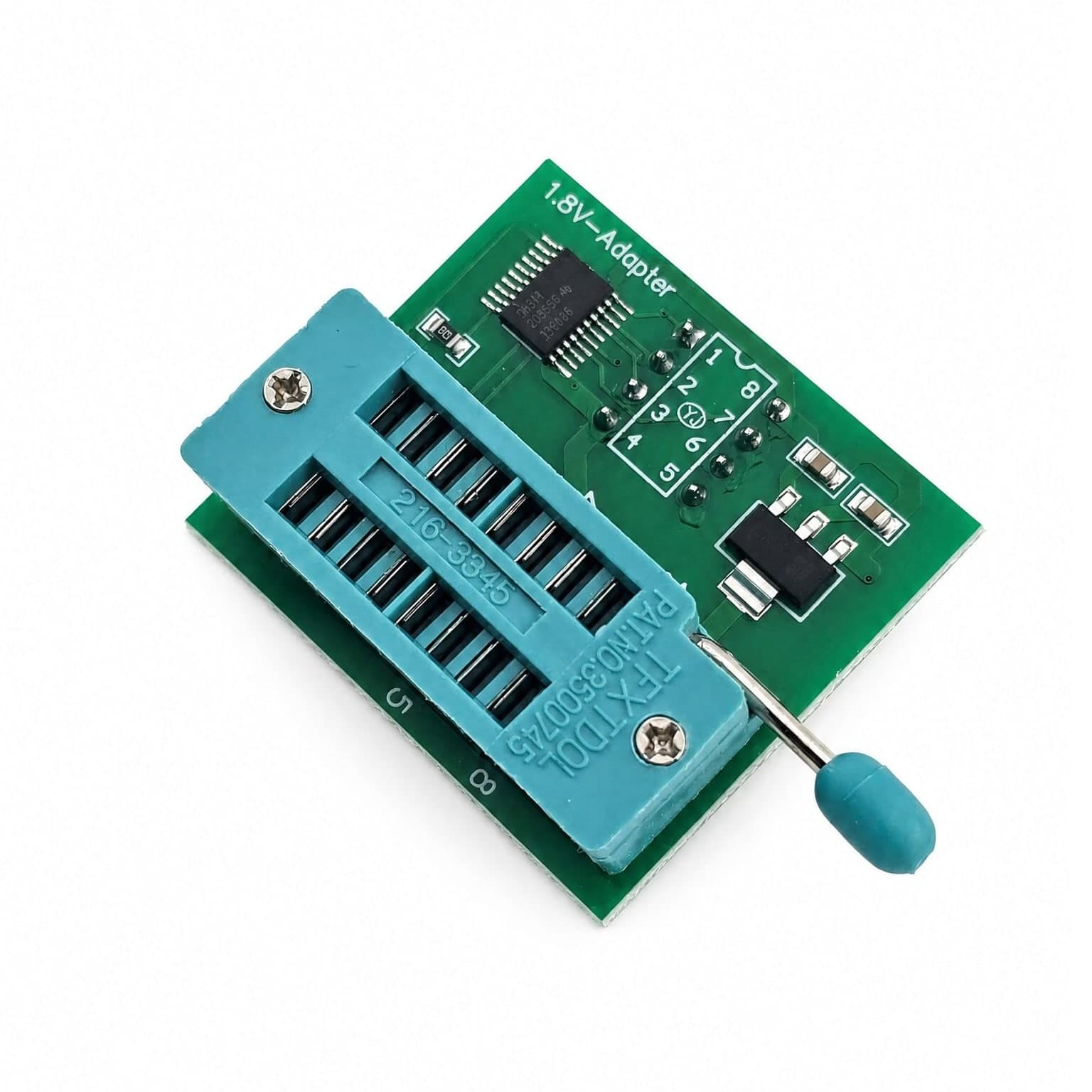

  • Adapter 1,8 V do niskonapięciowych pamięci Flash.
  • Goldpiny i zworka do konfiguracji oraz montażu adapterów.
