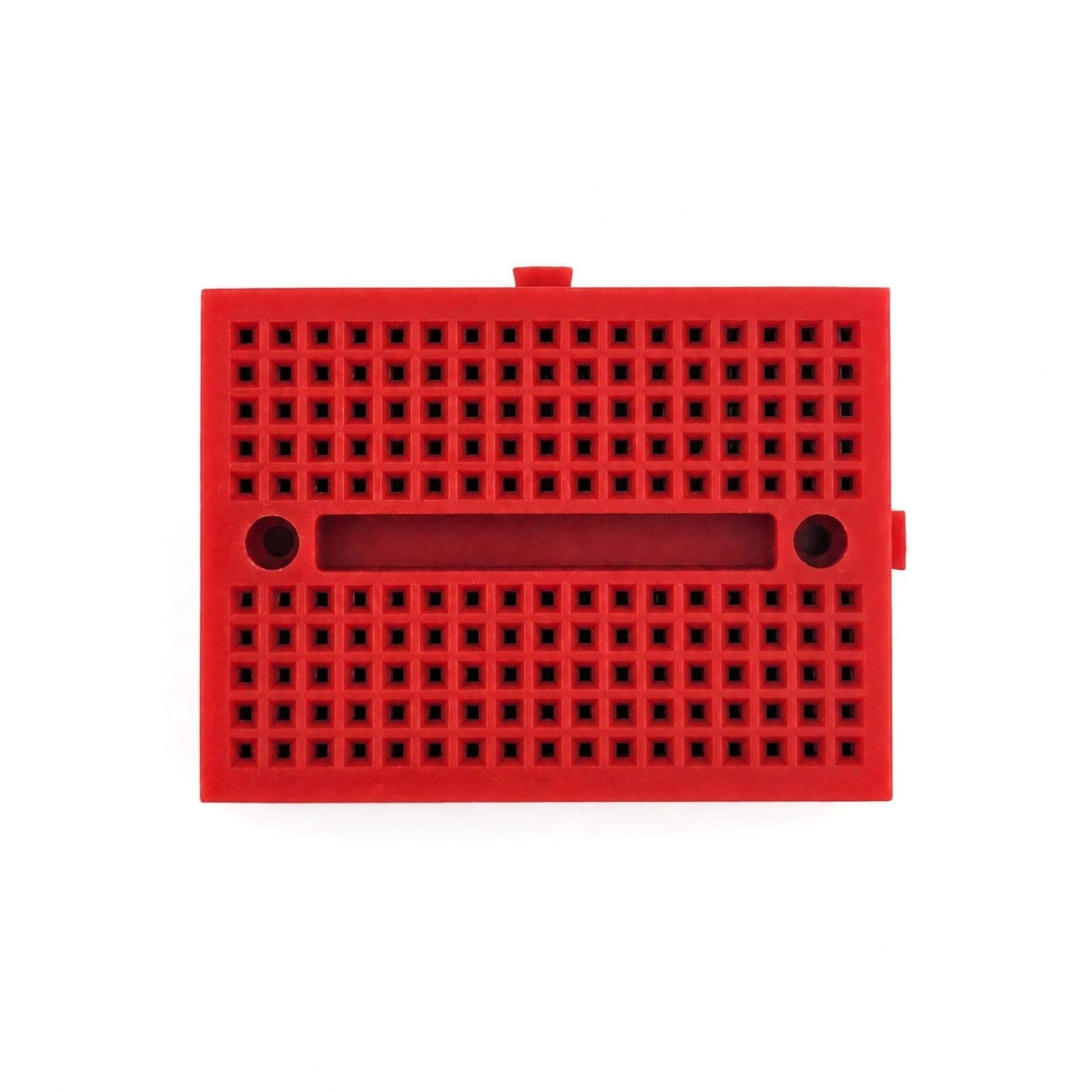

Płytka stykowa mini, 170 pól, czerwona

EAN: 5908317400054SKU: BV-0275
  • 170 pól do szybkich połączeń
  • Bez lutowania i do wielokrotnego użycia
  • Raster 2,54 mm
  • Format mini do małych prototypów
  • Czerwony kolor ułatwia organizację
2,85 zł
Cena brutto (z VAT 23%)
Dostępny

Do darmowej dostawy brakuje Ci 140,00 zł

  • 30 dni na zwrot
  • Przesyłka gratis od 140 zł
  • Magazyn w Polsce

Miniaturowa płytka stykowa SYB-170 z 170 polami do prototypowania bez lutowania. Pasuje do elementów i przewodów w rastrze 2,54 mm, więc sprawdzi się przy Arduino, ESP32, Raspberry Pi i prostych układach edukacyjnych. Czerwony kolor ułatwia odróżnienie projektu lub sekcji połączeń na stanowisku.

Opis produktu

Co to jest?

Płytka stykowa SYB-170 to miniaturowa płytka prototypowa do budowania układów elektronicznych bez lutowania. Ma 170 pól kontaktowych, w które wpinasz przewody, rezystory, diody, moduły z pinami oraz elementy THT. Standardowy raster 2,54 mm pasuje do większości przewodów połączeniowych i listew goldpin używanych z Arduino, ESP32 czy Raspberry Pi. To dobry wybór dla początkujących, zajęć edukacyjnych oraz szybkich testów, gdy nie chcesz od razu wykonywać płytki drukowanej.

Do czego się przyda?

  • Do szybkiego prototypowania prostych układów z mikrokontrolerem. Możesz sprawdzić połączenia czujnika, diody LED lub przycisku, zanim przeniesiesz projekt na PCB.
  • Do testowania czujników i modułów z wyprowadzeniami w rastrze 2,54 mm. W razie pomyłki przepinasz przewód zamiast rozlutowywać cały układ.
  • Do nauki podstaw elektroniki na zajęciach lub w domu. Mały rozmiar ułatwia pokazanie połączeń pojedynczego rezystora, tranzystora, przycisku albo dzielnika napięcia.
  • Do projektów, w których liczy się mała powierzchnia robocza. Mini stykówka mieści się obok płytki rozwojowej, na podstawce testowej albo w większej obudowie prototypu.
  • Jako uzupełnienie zestawu startowego dla makera. Jedna taka płytka wystarczy do wielu krótkich ćwiczeń z przewodami, elementami THT i zasilaniem 3,3 V lub 5 V.

Podłączenie i zasilanie

SYB-170 jest elementem pasywnym, więc nie ma własnego regulatora, gniazda USB ani złącza zasilania. Zasilanie doprowadzasz przewodami do wybranych pól, na przykład z wyjścia 3,3 V lub 5 V płytki Arduino, ESP32 albo z zasilacza laboratoryjnego. W typowym układzie tej mini płytki pola w jednym rzędzie są połączone po pięć po lewej i po pięć po prawej stronie środkowej szczeliny, a obie strony nie są ze sobą zwarte.

Używaj jej do sygnałów logicznych i niewielkich obciążeń, takich jak wejścia mikrokontrolera, diody LED z rezystorem czy moduły pobierające mały prąd.

Na co uważać
  • Nie prowadź przez płytkę dużych prądów. Styki mogą się nagrzewać, tracić sprężystość lub powodować niestabilne działanie układu.
  • Nie podłączaj do niej napięcia sieciowego ani układów wysokiego napięcia. Odstępy między stykami są przeznaczone do prototypów niskonapięciowych.
  • Nie wciskaj elementów z grubymi wyprowadzeniami. Rozgięte sprężynki pogorszą kontakt także przy późniejszych projektach.
  • Pamiętaj, że po obu stronach szczeliny środkowej rzędy są rozdzielone. Układ scalony DIP zwykle wkłada się nad szczeliną, aby jego przeciwległe nóżki nie były zwarte.
