Nano V3.0 ATmega328P CH340, USB-C, wlutowane piny (kompatybilna z Arduino)

EAN: 5908317400122SKU: BV-0261
  • ATmega328P 16 MHz do projektów Arduino
  • USB-C i CH340
  • Wlutowane goldpiny pasują do płytki stykowej
  • USB-C 5 V albo VIN przez stabilizator
  • I2C, SPI i UART
  • 32 KB Flash
19,99 zł
Cena brutto (z VAT 23%)
Wkrótce w magazynie

Zapytaj o termin dostępności

Nano V3.0 ATmega328P CH340, USB-C, wlutowane piny (kompatybilna z Arduino). Zostaw e-mail - napiszemy, gdy produkt wróci do magazynu.

Do darmowej dostawy brakuje Ci 140,00 zł

  • 30 dni na zwrot
  • Przesyłka gratis od 140 zł
  • Magazyn w Polsce

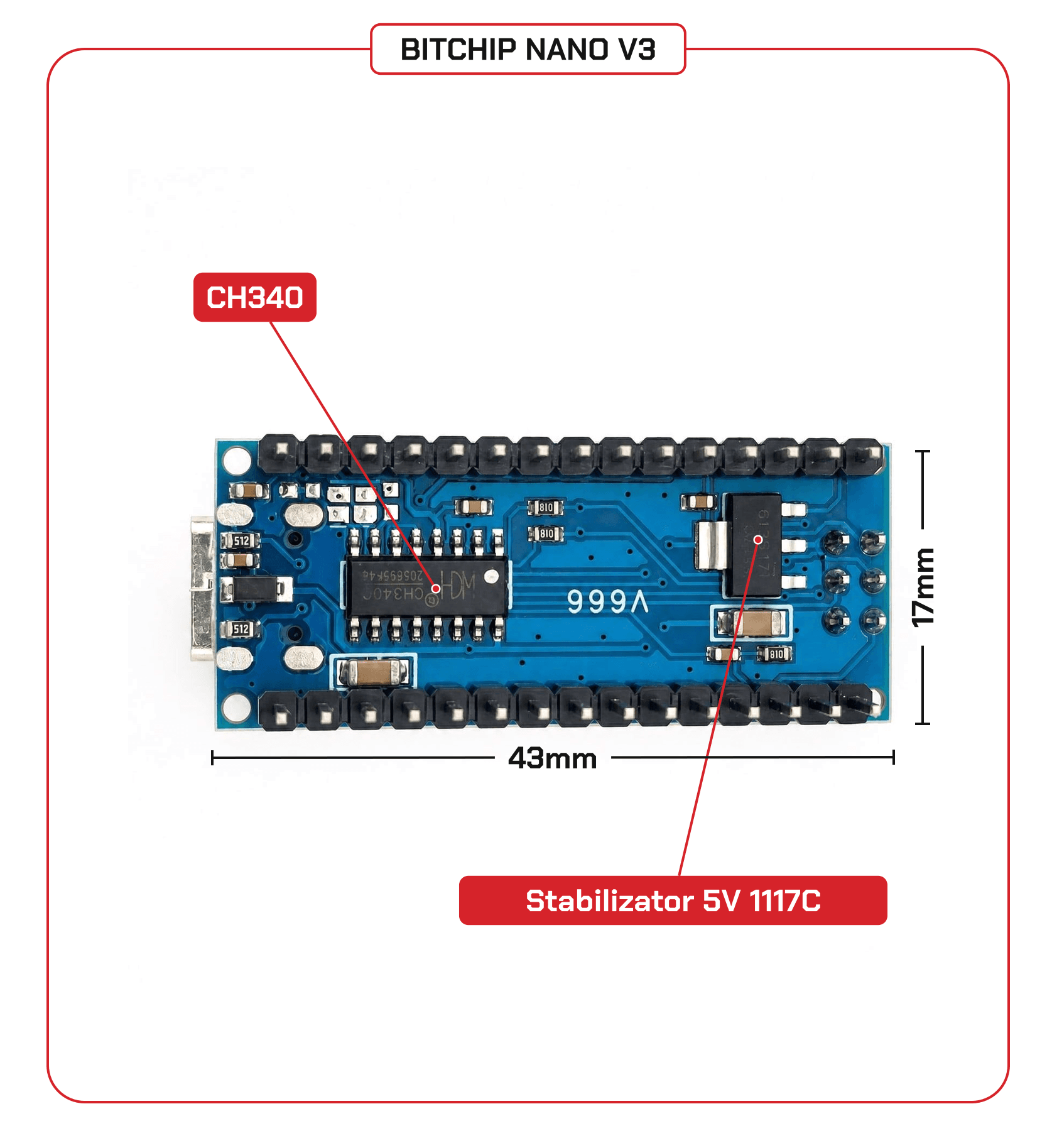

Płytka rozwojowa Nano V3.0 z mikrokontrolerem ATmega328P, złączem USB-C i konwerterem CH340 do programowania z komputera. Wlutowane piny w rastrze 2,54 mm oraz logika 5 V ułatwiają szybkie prototypowanie układów zgodnych ze środowiskiem Arduino.

Opis produktu

Co to jest?

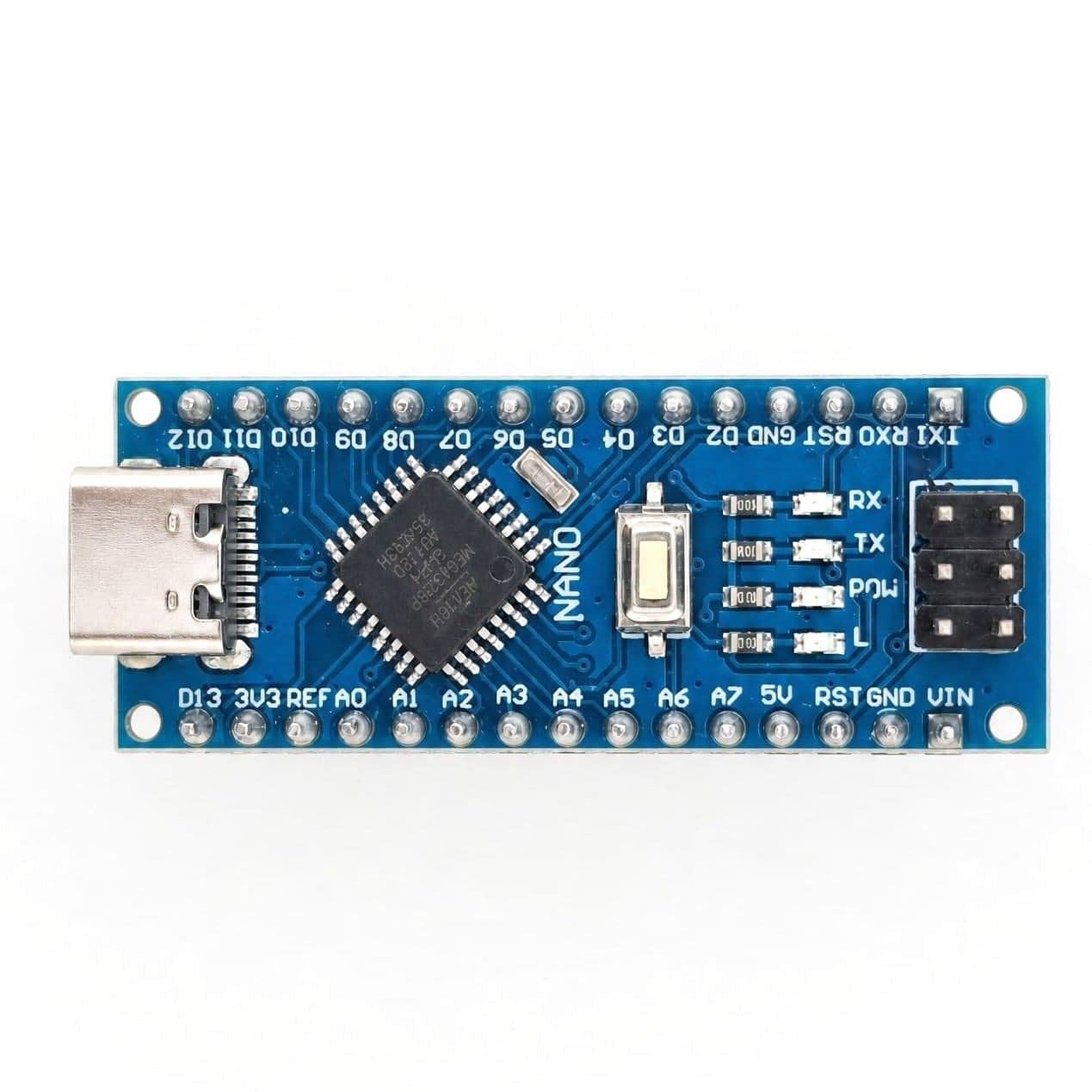

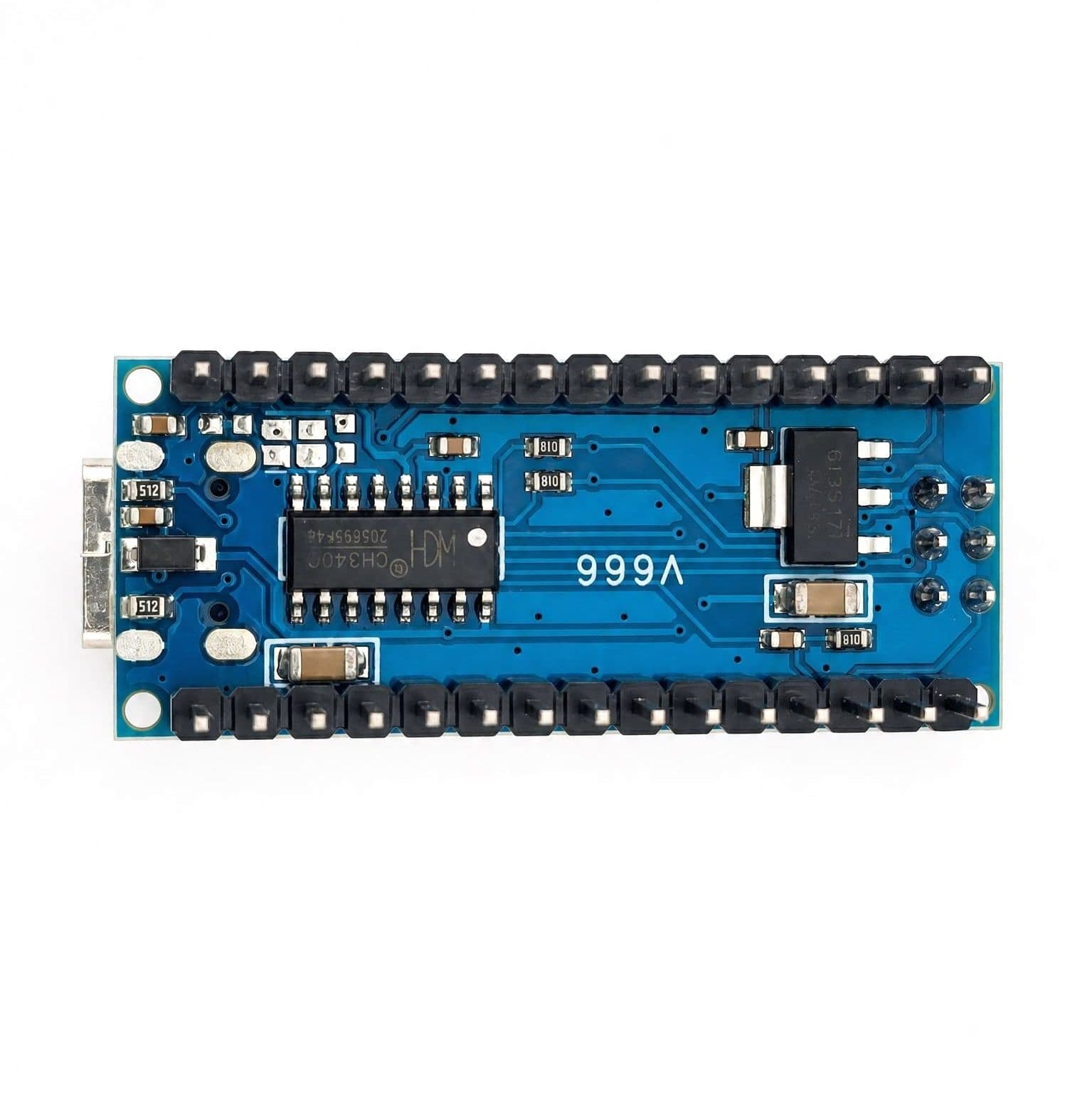

Nano V3.0 to kompaktowa płytka rozwojowa z mikrokontrolerem ATmega328P, przygotowana do pracy w ekosystemie Arduino. Układ pracuje z częstotliwością 16 MHz i ma logikę 5 V, więc pasuje do wielu przykładów, nakładek i modułów opisanych w poradnikach dla Arduino Nano. W tej wersji do komunikacji z komputerem służy USB-C z CH340, czyli popularny konwerter USB-UART używany w odpowiednikach płytek Arduino. Wlutowane listwy goldpin sprawiają, że nie musisz zaczynać od lutowania i możesz od razu wpiąć moduł w płytkę stykową.

Do czego się przyda?

  • Nauka programowania mikrokontrolerów, obsługi wejść, wyjść, timerów i prostych peryferiów.
  • Prototypy z czujnikami temperatury, światła, odległości lub ruchu, podłączanymi przez piny cyfrowe, analogowe albo I2C.
  • Sterowanie robotem, serwami, małymi napędami i diodami LED przez wyjścia cyfrowe oraz kanały PWM.
  • Małe panele sterujące z przyciskami, enkoderem, buzzerem i wyświetlaczem znakowym lub OLED.
  • Stałe projekty DIY, w których liczy się niewielki rozmiar, proste zasilanie i dużo gotowych przykładów kodu.

Podłączenie i zasilanie

Płytkę zasilasz przez USB-C 5 V albo przez pin VIN, typowo napięciem 7-12 V podawanym na stabilizator. Linie wejść i wyjść pracują z poziomami logiki 5 V, dlatego moduły 3,3 V podłączaj tylko wtedy, gdy tolerują takie poziomy albo użyj konwertera poziomów. Przy zasilaniu z VIN stabilizator na małej płytce może się nagrzewać przy większym obciążeniu, więc prądożerne moduły zasilaj osobno, łącząc masy układów.

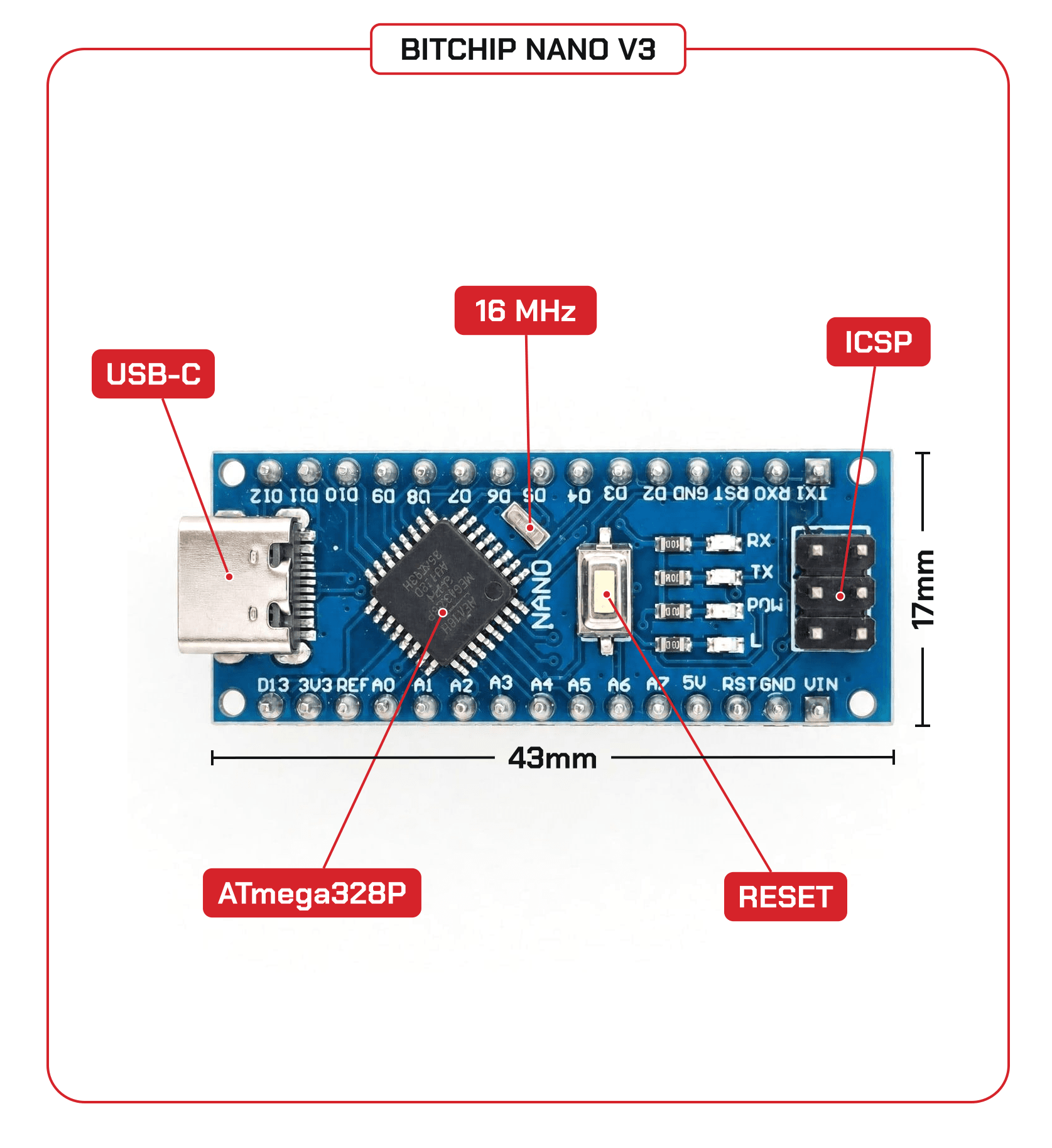

Do dyspozycji masz 14 linii cyfrowych D0-D13, w tym 6 wyjść PWM na D3, D5, D6, D9, D10 i D11. Płytka udostępnia też 8 wejść analogowych A0-A7, przy czym A6 i A7 są wejściami tylko analogowymi i nie działają jako zwykłe piny cyfrowe. Interfejsy UART, I2C i SPI pozwalają podłączać typowe czujniki, ekspandery, wyświetlacze, moduły pamięci oraz inne peryferia używane w projektach Arduino.

Jak zacząć?
  1. Zainstaluj Arduino IDE oraz pakiet płytek Arduino AVR Boards, jeśli nie jest jeszcze dostępny w środowisku.
  2. Podłącz płytkę przewodem USB-C do danych, a nie samym przewodem ładującym, i sprawdź, czy system widzi nowy port szeregowy.
  3. Jeśli port się nie pojawia, doinstaluj sterownik CH340 odpowiedni dla Twojego systemu operacyjnego.
  4. Wybierz płytkę Arduino Nano, procesor ATmega328P i właściwy port COM; jeśli wgrywanie nie powiedzie się, sprawdź wariant bootloadera w menu procesora.
  5. Wgraj przykład Blink, aby potwierdzić programowanie, reset płytki i działanie diody LED podłączonej do linii D13.
Co jest w zestawie?
  • Płytka Nano V3.0 z mikrokontrolerem ATmega328P, złączem USB-C, konwerterem CH340 i wlutowanymi goldpinami.
