Moduł BITCHIP przekaźnika czasowego NE555 12V, opóźnienie 0-10s

EAN: 5908317400535SKU: BV-0297
  • Timer NE555
  • Wersja na 12V DC
  • Opóźnienie 0-10s, regulowane
  • Wyjście na przekaźnik 10A
  • Czas ustawisz potencjometrem
  • Zaciski śrubowe dla zasilania i styków
6,50 zł
Cena brutto (z VAT 23%)
Dostępny

Do darmowej dostawy brakuje Ci 140,00 zł

  • 30 dni na zwrot
  • Przesyłka gratis od 140 zł
  • Magazyn w Polsce

Moduł przekaźnika czasowego z układem NE555 w wersji zasilanej z 12V DC. Opóźnienie ustawisz potencjometrem w zakresie 0-10s, a wyjście przekaźnika przełącza osobny obwód przez zaciski śrubowe. Działa bez programowania i sprawdza się tam, gdzie potrzebujesz prostego opóźnienia załączenia lub przełączenia.

Opis produktu

Co to jest?

To moduł przekaźnika czasowego z układem NE555, przygotowany do pracy jako prosty układ opóźniający. Podłączysz zasilanie 12V DC, ustawisz czas potencjometrem i wykorzystasz styki przekaźnika do przełączania oddzielnego obwodu. Zakres opóźnienia podany dla tego modułu to 0-10s.

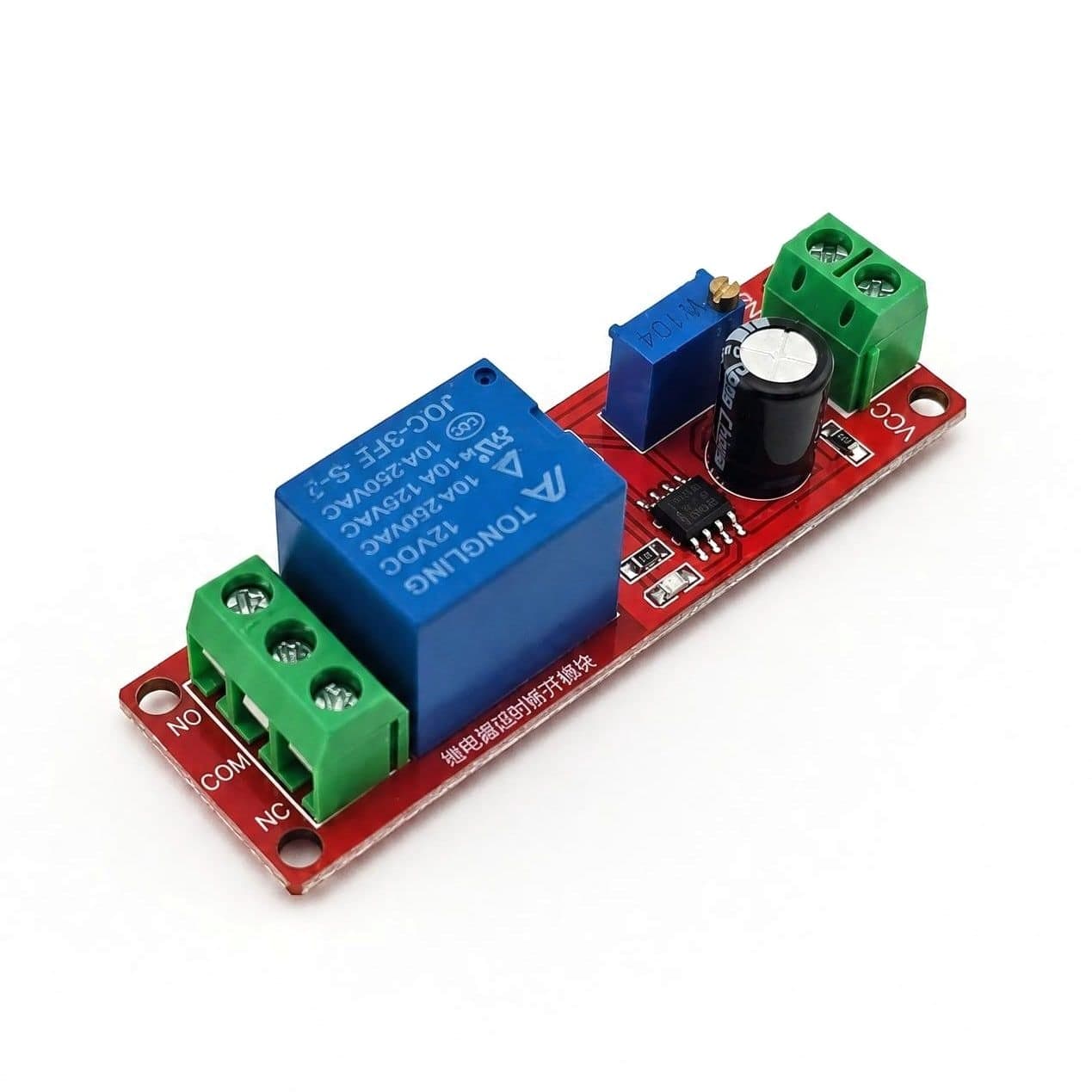

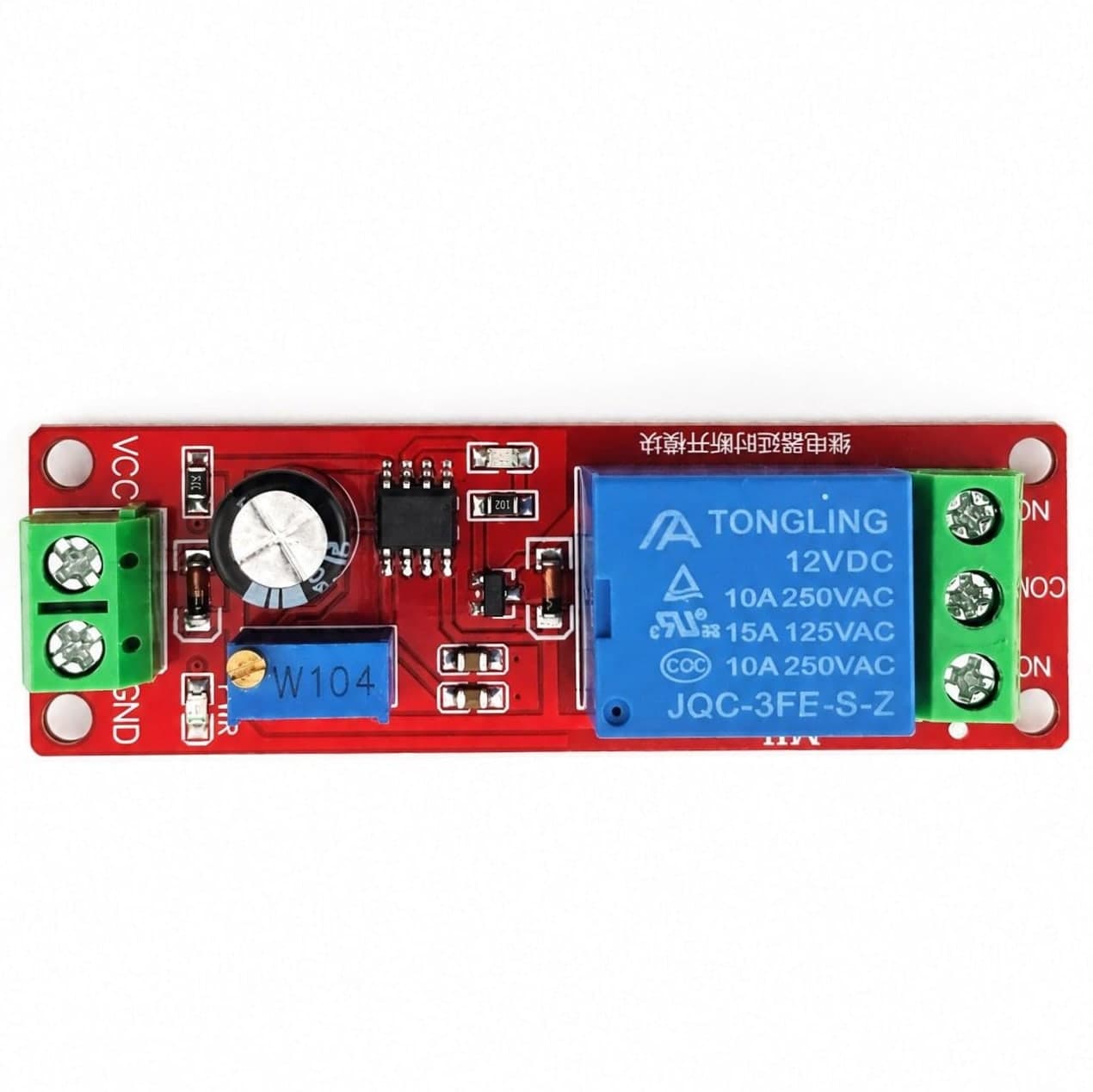

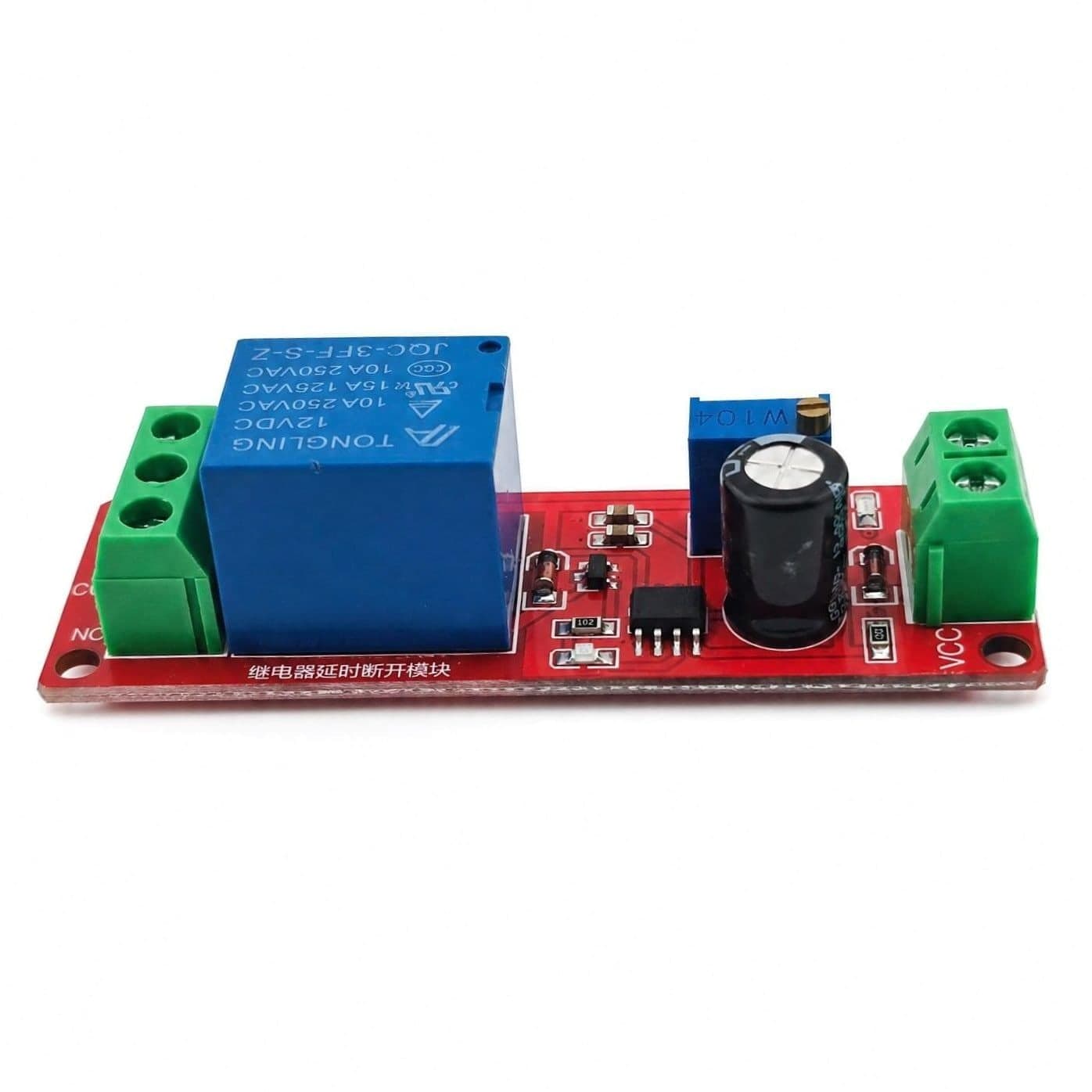

Na płytce znajduje się timer NE555, przekaźnik z cewką 12V DC, dioda sygnalizacyjna PWR oraz zaciski śrubowe. Strona zasilania ma zacisk 2-pin, a strona wyjścia przekaźnika ma zacisk 3-pin dla styków przełącznych.

Do czego się przyda?

  • Do prostego opóźnienia załączenia po podaniu zasilania, gdy nie chcesz używać mikrokontrolera.
  • Do sterowania małym napędem lub lampką przez styki przekaźnika, przy zachowaniu osobnego obwodu zasilania obciążenia.
  • Do układów testowych, w których potrzebujesz regulowanego czasu ustawianego śrubokrętem na potencjometrze.
  • Do prototypów automatyki, w których wystarczy jeden kanał przekaźnika i zakres do 10s.

Podłączenie i zasilanie

Moduł w tym wariancie zasilisz napięciem 12V DC przez 2-pinowy zacisk śrubowy. Na płytce jest dioda PWR, która sygnalizuje obecność zasilania modułu.

Wyjście realizuje przekaźnik, więc obwód sterowany jest oddzielony od części czasowej przez styki mechaniczne. Do zacisku 3-pin podłączysz przewody styków przekaźnika COM, NO i NC.

Jak zacząć?

Najpierw podłącz zasilacz 12V DC do zacisku zasilania i sprawdź, czy świeci dioda PWR. Następnie ustaw potencjometr w położeniu początkowym i zobacz pracę przekaźnika po włączeniu zasilania. Do testu możesz użyć niskiego napięcia i niewielkiego obciążenia, na przykład diody z rezystorem albo małej lampki DC. Po potwierdzeniu działania ustaw żądany czas w zakresie 0-10s.

Do styków przekaźnika podłącz sterowany obwód zgodnie z opisem pól na płytce. Jeśli chcesz, aby obciążenie było włączone dopiero po zadziałaniu przekaźnika, użyj styku NO z COM. Jeśli obciążenie ma być domyślnie włączone i rozłączane po zadziałaniu, wybierz NC z COM.

Co jest w zestawie?
  • Moduł przekaźnika czasowego NE555 12V z potencjometrem
