Moduł BITCHIP przekaźnika 4-kanałowy 5V z optoizolacją

EAN: 5908317400528SKU: BV-0295
  • 4 kanały sterowane niezależnie
  • Zasilanie modułu 5V DC
  • Styki do 10A 250V AC
  • Transoptor na każdym wejściu
  • Wyzwalanie wejść stanem niskim
  • Zaciski śrubowe NO / COM / NC
15,10 zł
Cena brutto (z VAT 23%)
Dostępny

Do darmowej dostawy brakuje Ci 140,00 zł

  • 30 dni na zwrot
  • Przesyłka gratis od 140 zł
  • Magazyn w Polsce

Moduł przekaźnika 4-kanałowy 5V pozwala sterować czterema niezależnymi obwodami z mikrokontrolera, sterownika PLC albo prostego układu automatyki. Każdy kanał ma styki NO / COM / NC, deklarowane obciążenie 10A 250V AC i wejście wyzwalane stanem niskim.

Opis produktu

Co to jest?

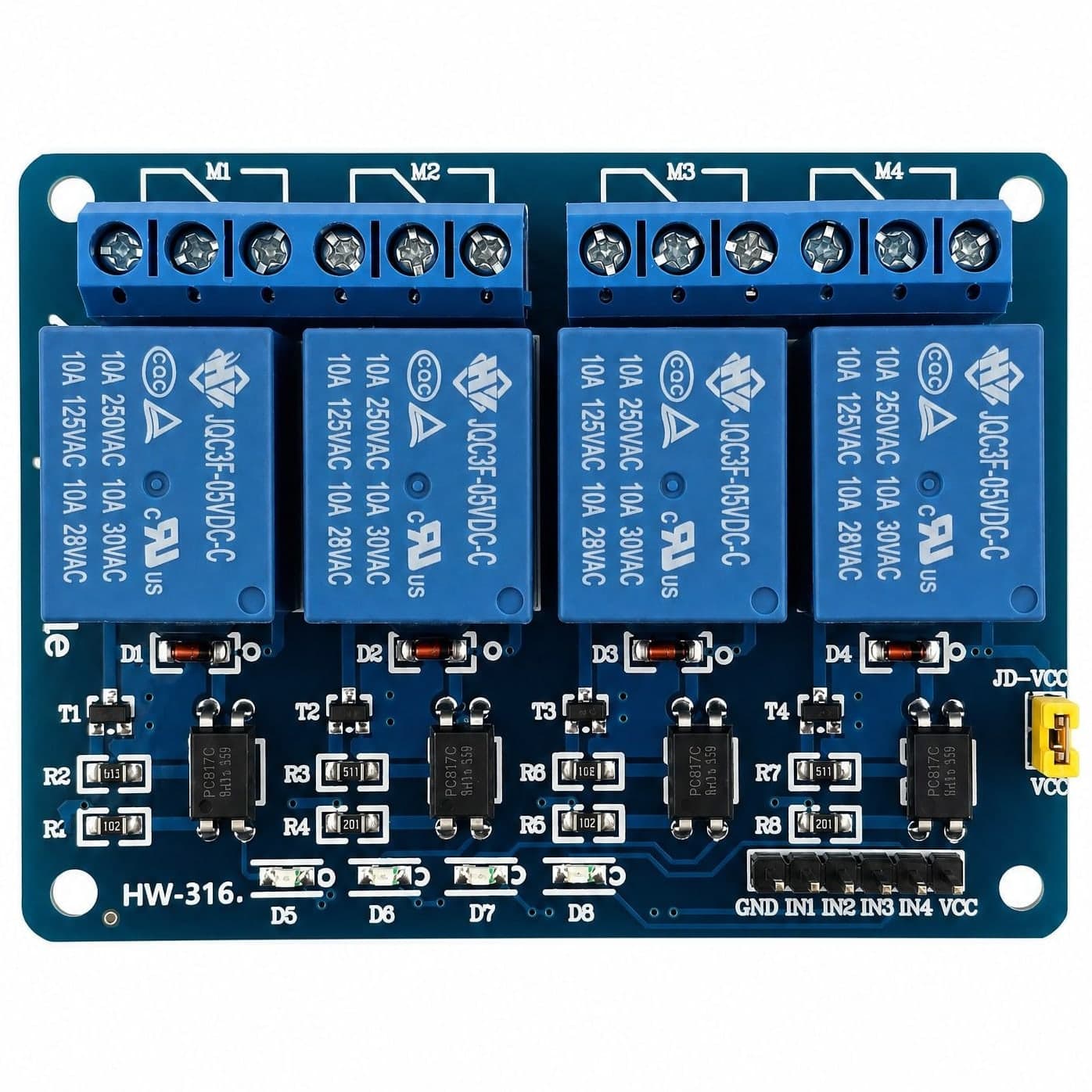

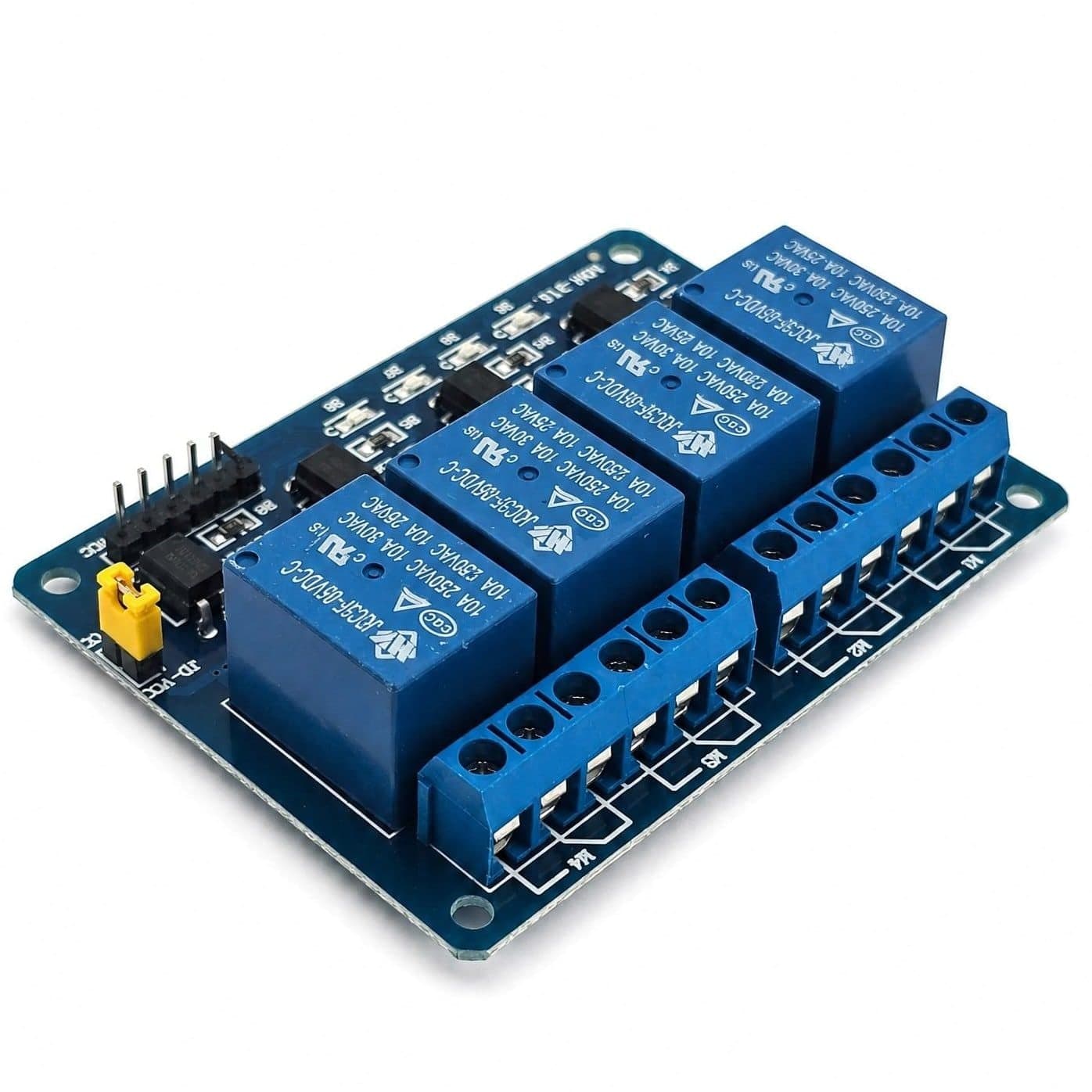

To 4-kanałowy moduł przekaźników do włączania i przełączania obciążeń z poziomu elektroniki sterującej. Na płytce znajdują się 4 kanały z przekaźnikami 5V, a każdy kanał ma osobny zestaw styków NO / COM / NC. Moduł zasilisz napięciem 5V DC, więc pasuje do typowych układów automatyki i projektów z mikrokontrolerami.

Wejścia sterujące są aktywowane stanem niskim: kanał załączysz, gdy na wejściu IN pojawi się stan niski. Próg wyzwalania podany dla wejścia wynosi 0-1,2V. Każdy kanał ma transoptor, a zworka JD-VCC / VCC pozwala rozdzielić zasilanie części logicznej i cewek przekaźników, jeśli projekt tego wymaga.

Do czego się przyda?

  • Wysterujesz z mikrokontrolera obciążenie, które wymaga oddzielnych styków, na przykład lampą lub zaworem.
  • Zbudujesz prosty panel automatyki, w którym jeden sygnał cyfrowy przełącza jeden kanał przekaźnika.
  • Połączysz moduł ze sterownikiem PLC, gdy potrzebujesz wyjść przekaźnikowych dla 4 niezależnych obwodów.
  • Zrealizujesz sekwencyjne załączanie urządzeń, np. w testach, stanowisku serwisowym albo układzie czasowym.
  • Przełączysz styki normalnie otwarte i normalnie zamknięte, bo każdy kanał udostępnia NO, COM i NC.

Podłączenie i zasilanie

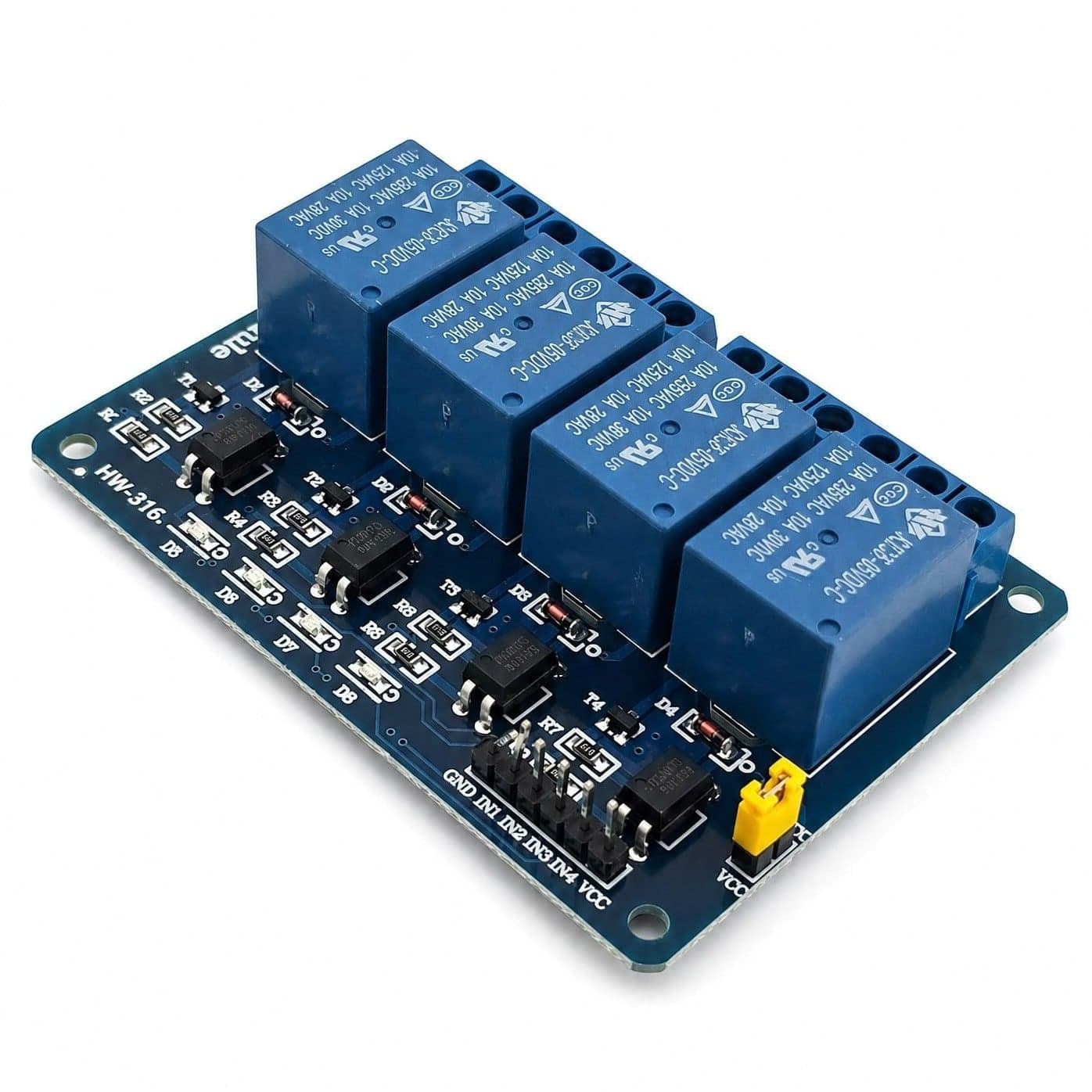

Do części sterującej podłączysz piny GND, IN1-IN4, VCC. Zasilanie modułu wynosi 5V DC, a wejścia IN1-IN4 służą do sterowania kolejnymi przekaźnikami. Ponieważ wyzwalanie jest aktywne stanem niskim, programowo ustawisz wyjście sterujące w stan niski, aby załączyć wybrany kanał.

Po stronie styków każdy przekaźnik ma trzy zaciski: COM jako styk wspólny, NO jako styk normalnie otwarty i NC jako styk normalnie zamknięty. Deklarowane obciążenie styków wynosi 10A 250V AC. Przy obwodach sieciowych stosuj obudowę, odstępy izolacyjne i przewody dobrane do prądu.

Zworka JD-VCC / VCC określa sposób zasilania części przekaźnikowej. Gdy zworka jest założona, logika i cewki korzystają ze wspólnego zasilania 5V. Gdy ją zdejmiesz, możesz użyć oddzielnego zasilania dla cewek.

Jak zacząć?

Najpierw podłącz 5V DC do VCC i masę do GND, a wejście IN1 połącz z wyjściem cyfrowym sterownika. Do szybkiego testu możesz sterować tylko jednym kanałem i sprawdzić kliknięcie przekaźnika oraz zmianę przejścia między COM i NO. Dopiero po sprawdzeniu logiki podłącz właściwe obciążenie do zacisków przekaźnika.

  1. Ustal, który kanał chcesz sprawdzić, na przykład IN1 i pierwszy zestaw zacisków.
  2. Podaj zasilanie 5V DC na moduł i zostaw zworkę, jeśli nie rozdzielisz zasilania cewek.
  3. Wysteruj wejście stanem niskim; przekaźnik powinien załączyć styki COM-NO.
  4. Zmierz przejście miernikiem między COM, NO i NC, zanim podłączysz docelowe obciążenie.
Co jest w zestawie?
  • Moduł przekaźnika 4-kanałowy 5V z optoizolacją.
