Moduł BITCHIP przekaźnika 2-kanałowy 5V z optoizolacją

EAN: 5908317400511SKU: BV-0294
  • 2 kanały do niezależnego sterowania
  • Zasilanie modułu 5V DC
  • Styki do 10A 250V AC
  • Wejścia aktywne stanem niskim
  • Transoptory na wejściach kanałów
  • Zaciski śrubowe NO / COM / NC
8,59 zł
Cena brutto (z VAT 23%)
Dostępny

Do darmowej dostawy brakuje Ci 140,00 zł

  • 30 dni na zwrot
  • Przesyłka gratis od 140 zł
  • Magazyn w Polsce

Dwukanałowy moduł przekaźnikowy 5V DC pozwala sterować dwoma niezależnymi obwodami z mikrokontrolera, PLC albo prostego układu automatyki. Każdy kanał ma styki NO / COM / NC i może przełączać obciążenie do 10A 250V AC. To praktyczny moduł dla makerów i automatyków, gdy sygnał logiczny ma włączać osobny obwód przez przekaźnik.

Opis produktu

Co to jest?

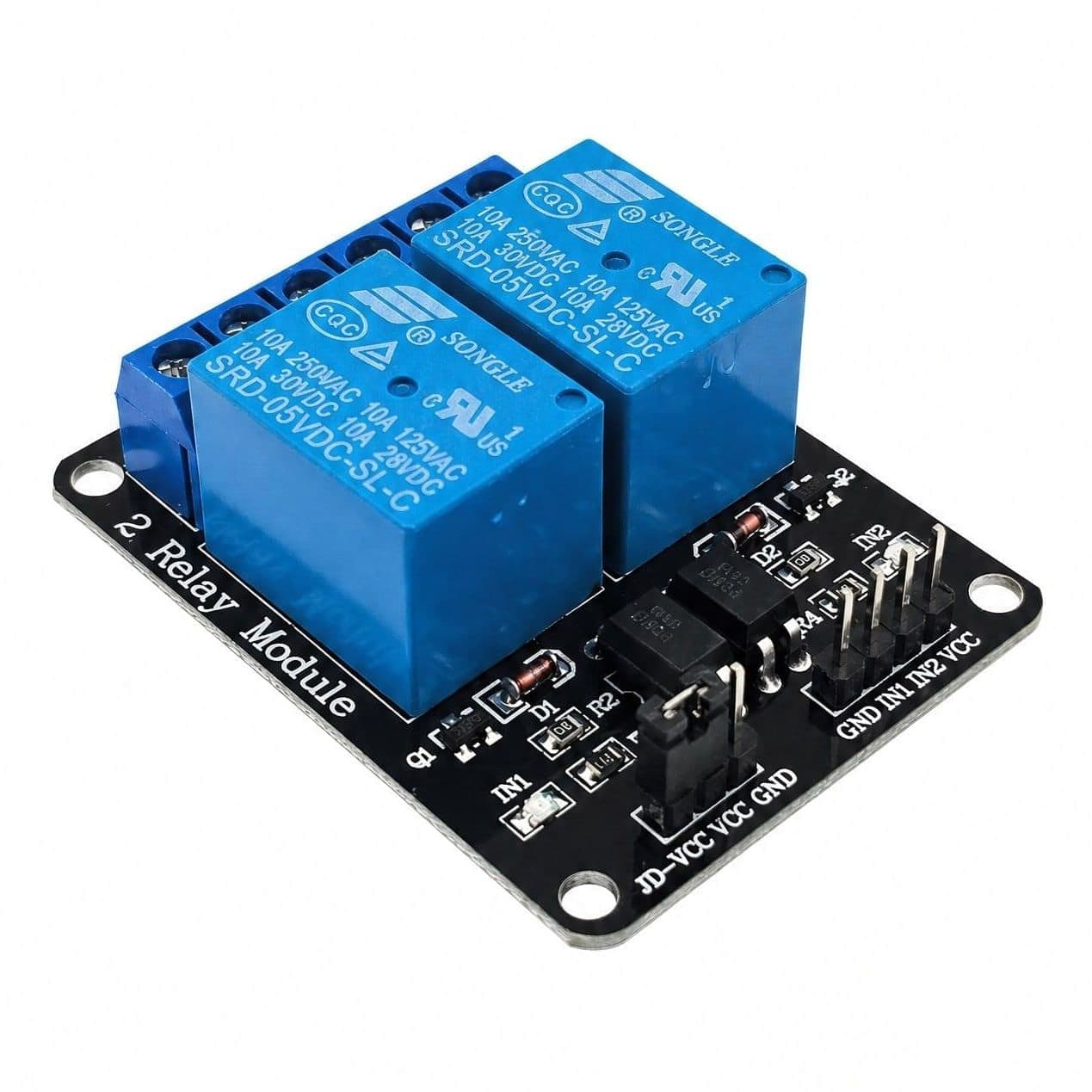

To moduł z dwoma przekaźnikami elektromagnetycznymi JQC-3FF-S-Z 5 VDC, przygotowany do sterowania obciążeniami z układów niskonapięciowych. Podłączysz go do mikrokontrolera, PLC albo prostego sterownika, a wyjścia przekaźnikowe rozdzielisz na dwa niezależne obwody. Każdy kanał ma osobny zestaw styków NO / COM / NC, więc możesz zrealizować zarówno załączanie, jak i przełączanie obwodu. Moduł pracuje z zasilaniem 5V DC po stronie sterowania.

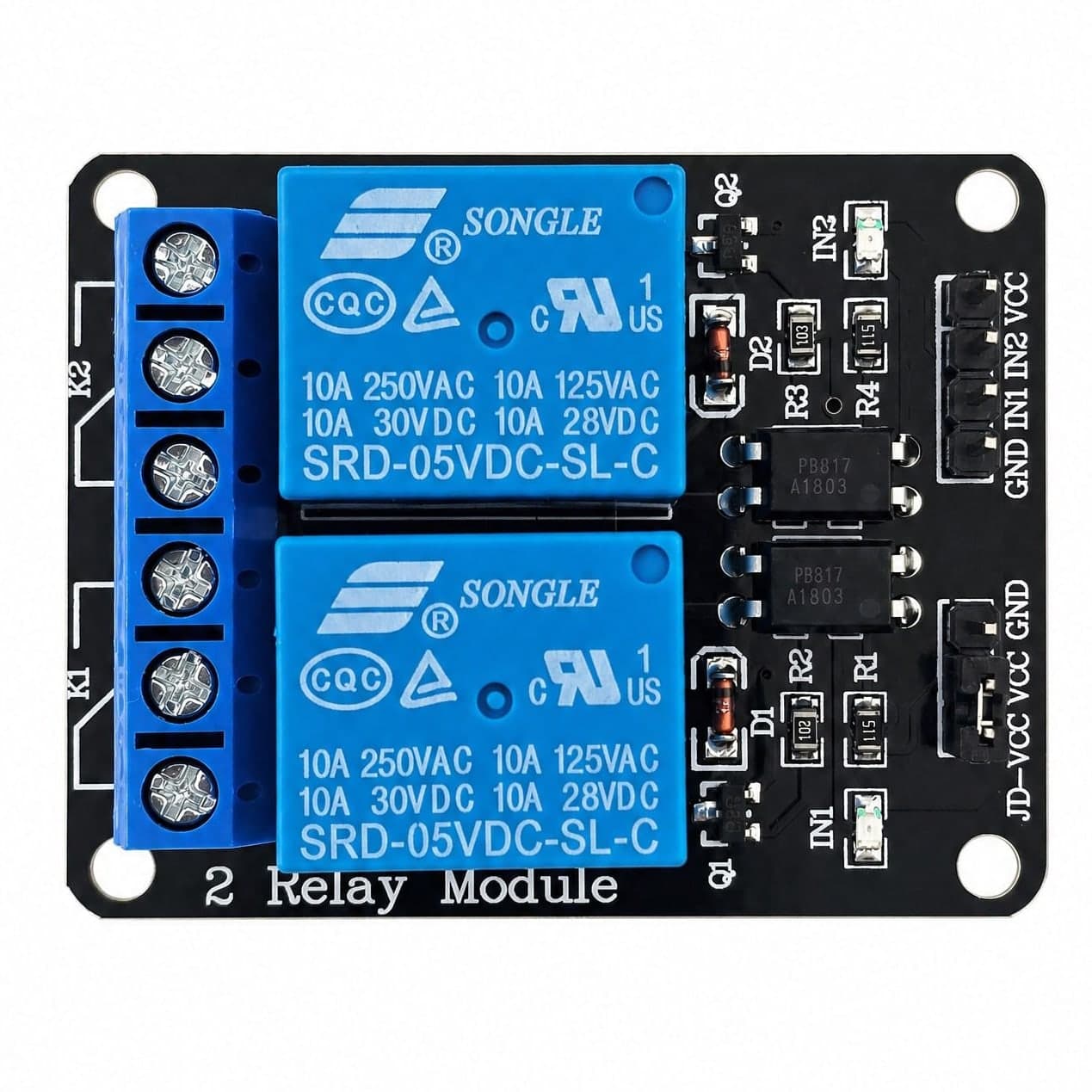

Wejścia są wyzwalane stanem niskim, czyli kanał załącza się po podaniu niskiego poziomu na IN1 albo IN2 względem GND. Na wejściach zastosowano transoptory, a zworka JD-VCC / VCC pozwala rozdzielić wspólne zasilanie części logicznej i cewek. Wymiary modułu to 51 × 39mm, więc łatwo mieści się w małych projektach automatyki i prostych obudowach.

Do czego się przyda?

  • Do sterowania dwoma niezależnymi odbiornikami, np. lampą i pompą, z jednego sterownika z wyjściami cyfrowymi IN1 i IN2.
  • Do projektów z Arduino, ESP, lub PLC, gdy sygnał logiczny ma przełączać osobny obwód przez styki przekaźnika.
  • Do prostych układów czasowych, alarmowych i automatyki domowej, w których kanał ma załączać obciążenie po spełnieniu warunku z programu.
  • Do przełączania obwodów AC lub DC w granicach parametrów styków, czyli do 10A 250V AC albo 10A 30V DC.
  • Do zastąpienia ręcznego przełącznika wyjściem sterownika, gdy potrzebujesz galwanicznie odseparowanych styków od elektroniki sterującej.

Podłączenie i zasilanie

Po stronie sterowania moduł ma wyprowadzenia GND, IN1, IN2, VCC. Do VCC podasz 5V DC, GND połączysz z masą sterownika, a wejścia IN1 i IN2 podłączysz do pinów cyfrowych. Kanał załącza się przy progu wejściowym 0-1,2V, dlatego w typowym programie ustawisz pin w stan niski, aby włączyć przekaźnik.

Każdy przekaźnik pobiera około 71,4mA prądu cewki przy 5V, więc zasilacz musi mieć zapas dla dwóch kanałów i pozostałej elektroniki. Zaciski śrubowe po stronie obciążenia - NO, COM i NC. Styk NO jest normalnie otwarty, a styk NC normalnie zamknięty względem COM, więc wybierzesz zacisk zależnie od tego, czy odbiornik ma być domyślnie wyłączony, czy włączony.

Jak zacząć?
  1. Podłącz stabilne 5V DC do VCC i GND, zostawiając na razie obwody mocy odłączone.
  2. Połącz IN1 i IN2 z wyjściami sterownika, które potrafią wymusić stan niski względem masy modułu.
  3. Uruchom prosty test: przełączaj pin cyfrowy między HIGH i LOW, obserwując kliknięcie przekaźnika oraz diodę kanału, jeśli jest zamontowana na tej wersji płytki.
  4. Dopiero po teście podłącz obciążenie do COM oraz NO albo NC.
Co jest w zestawie?
  • Moduł przekaźnika 2-kanałowy 5V z optoizolacją.
  • Zamontowane zaciski śrubowe dla styków NO / COM / NC na obu kanałach.
  • Zamontowana zworka JD-VCC / VCC do konfiguracji zasilania części przekaźnikowej.
