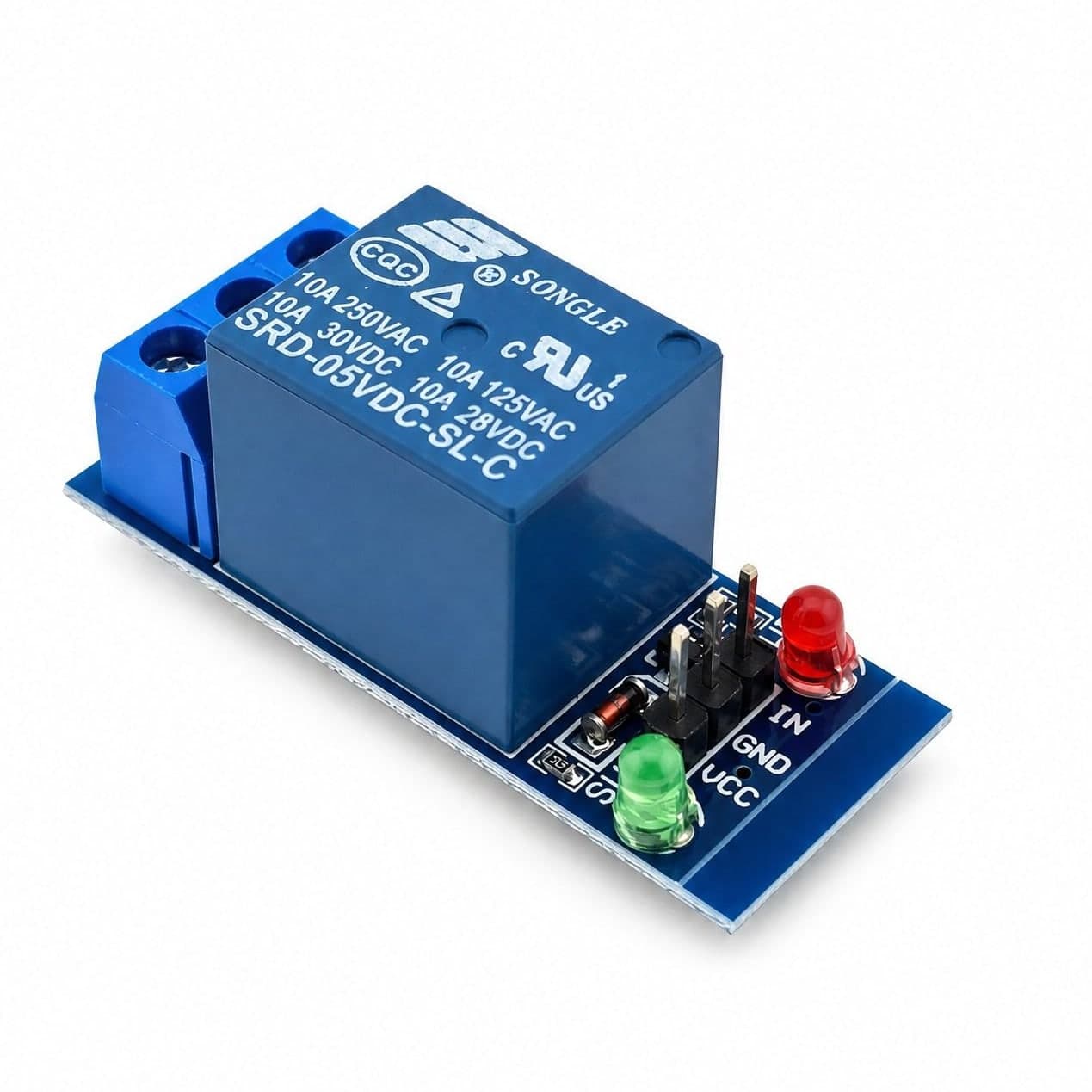

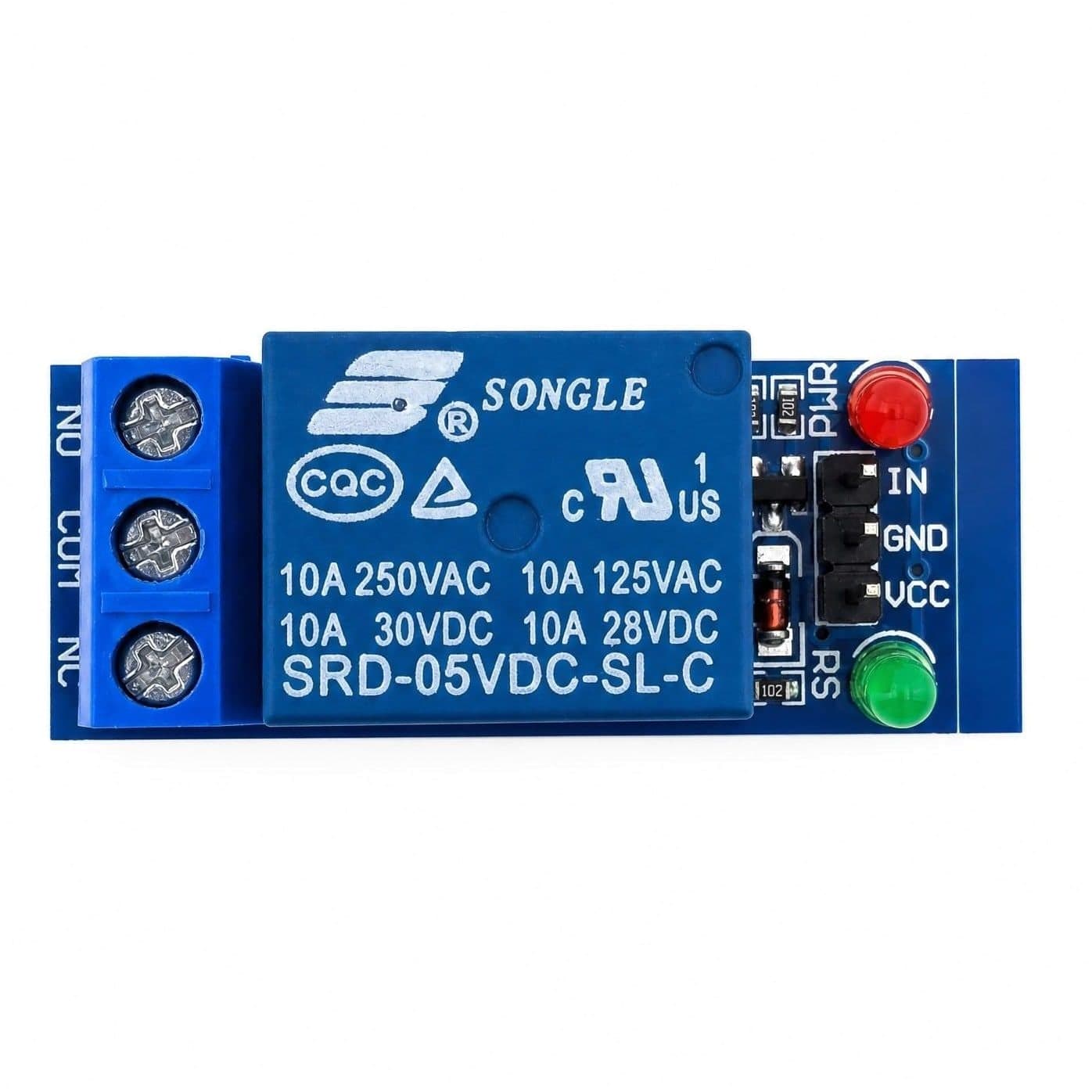

Moduł BITCHIP przekaźnika 1-kanałowy 5V z optoizolacją

EAN: 5908317400504SKU: BV-0293
  • 1 kanał do przełączania obwodu
  • Zasilanie modułu 5V DC
  • Styki do 10A 250V AC
  • Wejście IN aktywowane stanem niskim
  • Zaciski śrubowe NO / COM / NC
  • Kompaktowa płytka 43,3 × 17mm
4,90 zł
Cena brutto (z VAT 23%)
Dostępny

Do darmowej dostawy brakuje Ci 140,00 zł

  • 30 dni na zwrot
  • Przesyłka gratis od 140 zł
  • Magazyn w Polsce

Moduł przekaźnika 1-kanałowy 5V pozwala załączać jeden obwód z mikrokontrolera, prostego sterownika albo układu automatyki. Przekaźnik JQC-3FF-S-Z ma styki NO / COM / NC do przełączania obciążenia AC lub DC, a wejście IN wyzwolisz stanem niskim.

Opis produktu

Co to jest?

To 1-kanałowy moduł przekaźnika do sterowania jednym obwodem z poziomu mikrokontrolera, sterownika PLC albo prostego układu automatyki. Na płytce znajduje się przekaźnik JQC-3FF-S-Z 5 VDC ze stykiem przełącznym, więc możesz użyć wyjścia normalnie otwartego albo normalnie zamkniętego. Obciążalność styków wynosi 10A 250V AC lub 10A 30V DC, pod warunkiem poprawnego montażu i zachowania zasad bezpieczeństwa dla danego napięcia. Wejście sterujące IN jest aktywowane stanem niskim.

Moduł rozdziela część sterującą od przełączanego obwodu przez przekaźnik elektromagnetyczny: mikrokontroler podłączysz do pinów sterujących, a obciążenie do zacisków styków. Do sterowania służą wyprowadzenia VCC, GND, IN, dlatego łatwo włączyć go w projekty z Arduino, ESP, STM32 albo modułami PLC pracującymi z logiką zgodną z wejściem. Płytka ma 43,3 × 17mm, więc mieści się w małych prototypach i obudowach.

Do czego się przyda?

  • Do włączania lampy, taśmy LED przez zasilacz albo innego oświetlenia, gdy sterowanie ma pochodzić z pinu mikrokontrolera IN.
  • Do sterowania małym silnikiem, wentylatorem lub pompą, jeśli ich prąd mieści się w dopuszczalnym obciążeniu 10A 30V DC.
  • Do prostych projektów IoT, w których moduł Wi-Fi lub Ethernet steruje urządzeniem przez styki NO / COM / NC.
  • Do automatyki czasowej, na przykład załączania elektrozaworu, zamka albo zasilacza; sam przekaźnik ma czas zadziałania około 10ms.
  • Do testów na biurku i nauki sterowania obciążeniami, gdy chcesz oddzielić sygnał logiczny od toru wykonawczego przekaźnikiem.

Podłączenie i zasilanie

Zasilanie modułu podasz na piny VCC i GND napięciem 5V DC. Wejście IN steruje przekaźnikiem stanem niskim. Prąd cewki przekaźnika to około 71,4mA przy 5V, dlatego wyjście mikrokontrolera powinno sterować wejściem modułu, a nie zasilać cewkę bezpośrednio.

Obciążenie podłączysz do zacisków COM, NO i NC. Styk NO jest rozłączony bez zasilenia cewki i zwiera się z COM po zadziałaniu przekaźnika, a styk NC działa odwrotnie. Przy pracy z 230V AC stosuj obudowę, odciążenie przewodów i odpowiednie odstępy izolacyjne, bo na zaciskach może występować napięcie niebezpieczne.

Co jest w zestawie?
  • 1 × moduł przekaźnika 1-kanałowy 5V.
