Moduł BITCHIP ładowarka BMS 2S 8A 8,4V Li-Ion

EAN: 5908317400658SKU: BV-0398
  • Obsługa pakietu Li-Ion 2S
  • Napięcie końcowe pakietu 8,4V
  • Prąd pracy do 8A
  • Do montażu w pakiecie akumulatorowym
  • Funkcja zabezpieczenia pakietu
5,70 zł
Cena brutto (z VAT 23%)
Dostępny

Do darmowej dostawy brakuje Ci 140,00 zł

  • 30 dni na zwrot
  • Przesyłka gratis od 140 zł
  • Magazyn w Polsce

Moduł BMS do pakietu Li-Ion 2S, czyli dwóch ogniw połączonych szeregowo. Pracuje z pakietem ładowanym do 8,4V i prądem pracy do 8A, więc nadaje się do prostych projektów akumulatorowych DIY.

Opis produktu

Co to jest?

To moduł BMS do pakietu Li-Ion 2S, czyli zestawu złożonego z dwóch ogniw połączonych szeregowo. W takim pakiecie napięcia ogniw sumują się, dlatego pełne napięcie ładowania wynosi 8,4V. Moduł pełni funkcję płytki zabezpieczającej pakiet akumulatorów w projektach, w których potrzebujesz zasilania wyższego niż z pojedynczego ogniwa. Jest przeznaczony do prostych konstrukcji DIY, napraw pakietów i urządzeń zasilanych akumulatorowo.

Prąd pracy modułu wynosi do 8A. Wersja 2S jest przeznaczona do dwóch ogniw połączonych szeregowo.

Do czego się przyda?

  • Do budowy zasilania dla urządzeń DIY z pakietu 2 ogniw Li-Ion połączonych szeregowo.
  • Do małych napędów, lampek i modułów wykonawczych, jeśli ich prąd mieści się w limicie 8A.
  • Do przenośnych projektów z mikrokontrolerem, gdy potrzebujesz pakietu o napięciu do 8,4V.
  • Do naprawy lub przebudowy prostego pakietu akumulatorowego w konfiguracji Li-Ion 2S.

Podłączenie i zasilanie

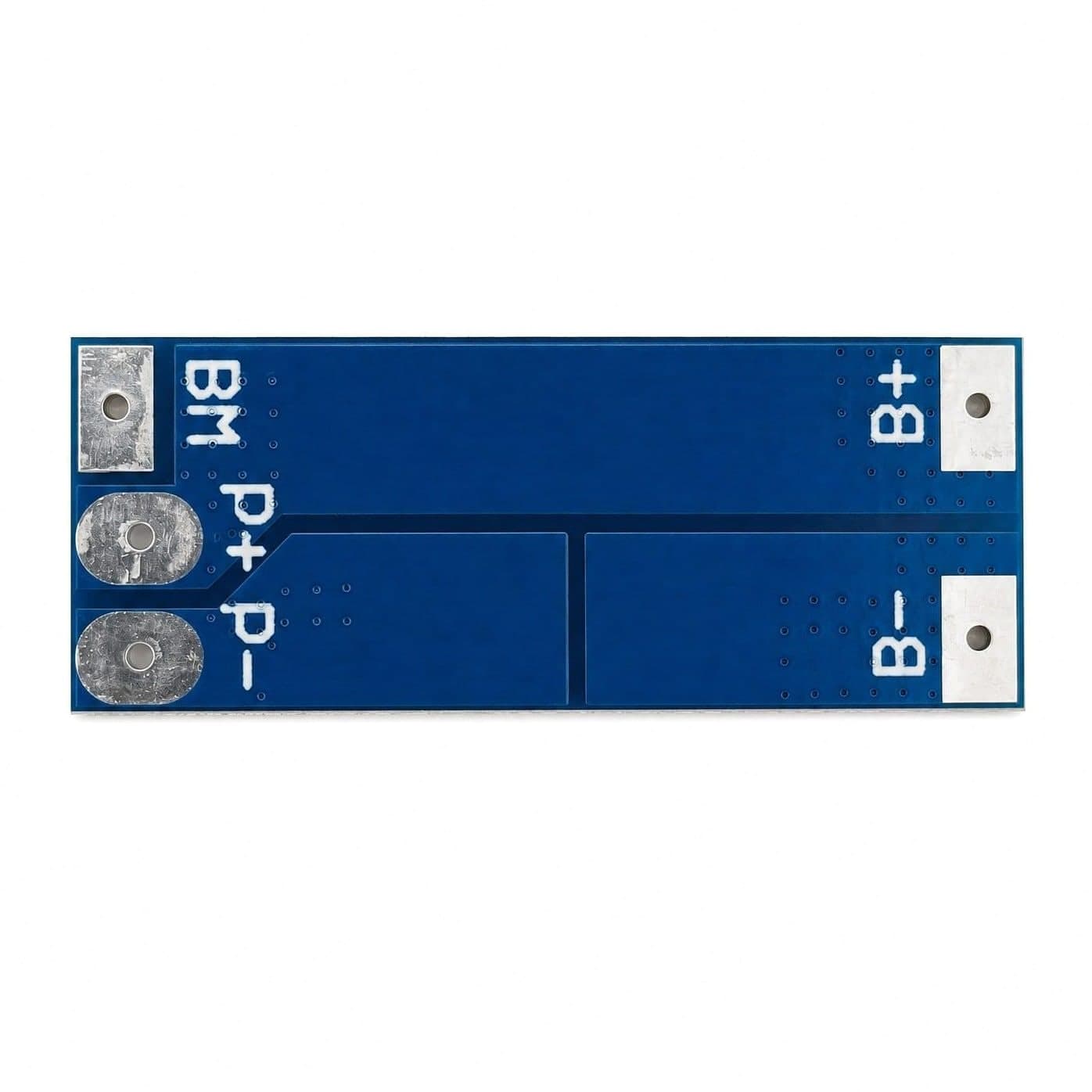

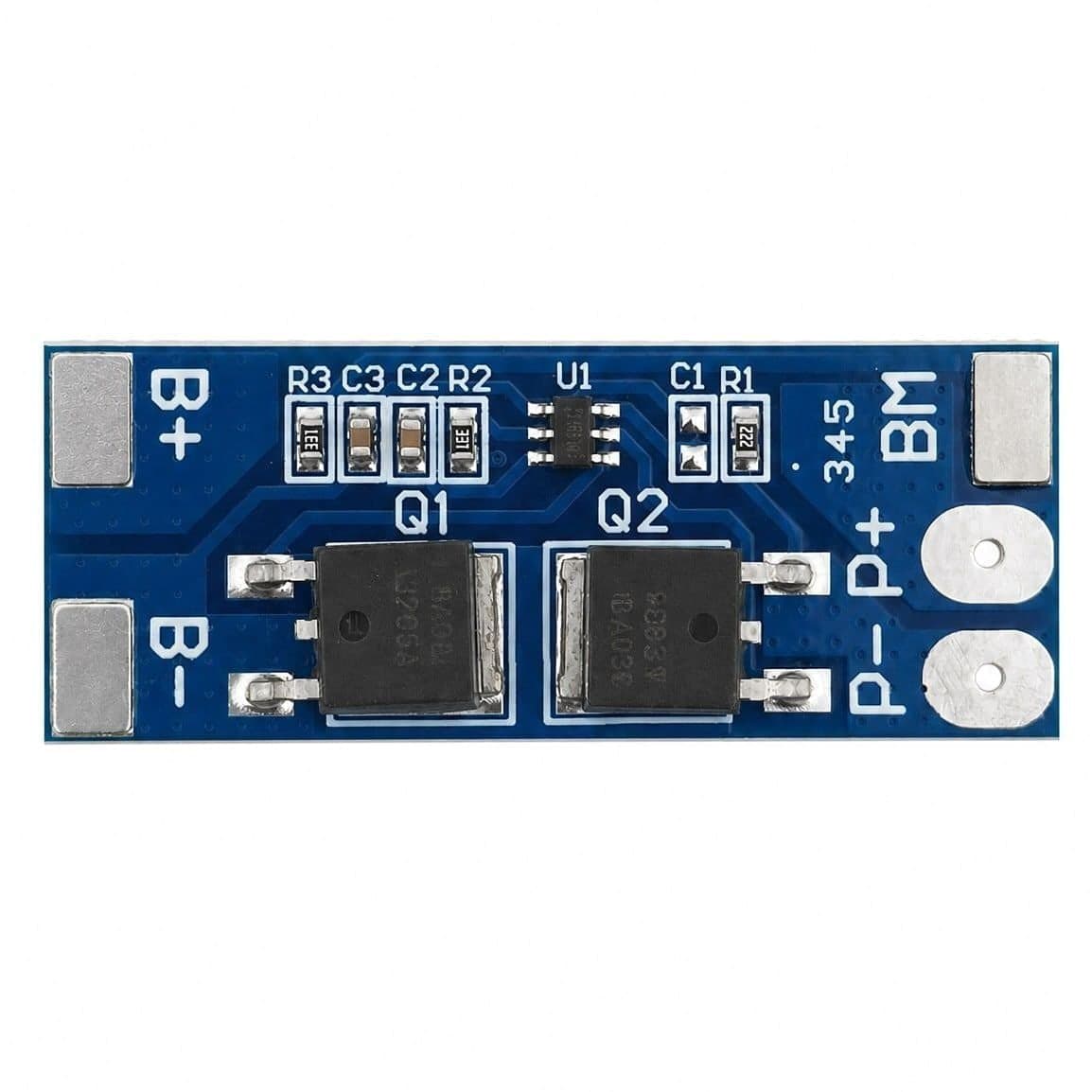

Moduł pracuje z pakietem Li-Ion 2S. Połączysz dwa ogniwa szeregowo: plus pierwszego ogniwa z minusem drugiego, a skrajne końce tworzą wyprowadzenia całego pakietu. Napięcie końcowe ładowania takiego zestawu wynosi 8,4V. Przed lutowaniem sprawdź nadruki na konkretnej płytce, bo układ pól może różnić się między wersjami modułów BMS.

Jak zacząć?
  1. Przygotuj dwa sprawne, podobne ogniwa Li-Ion.
  2. Zidentyfikuj pola lutownicze na module.
  3. Polutuj przewody zgodnie z nadrukiem na płytce, zaczynając od przewodów pakietu i kontrolując polaryzację plusa i minusa.
  4. Po montażu zmierz napięcie na wyjściu i dopiero wtedy podłącz obciążenie o prądzie mniejszym niż 8A.
  5. Do ładowania zastosuj zewnętrzną ładowarkę do pakietu 8,4V.
Co jest w zestawie?
  • 1 × moduł BMS 2S 8A do pakietu Li-Ion.
