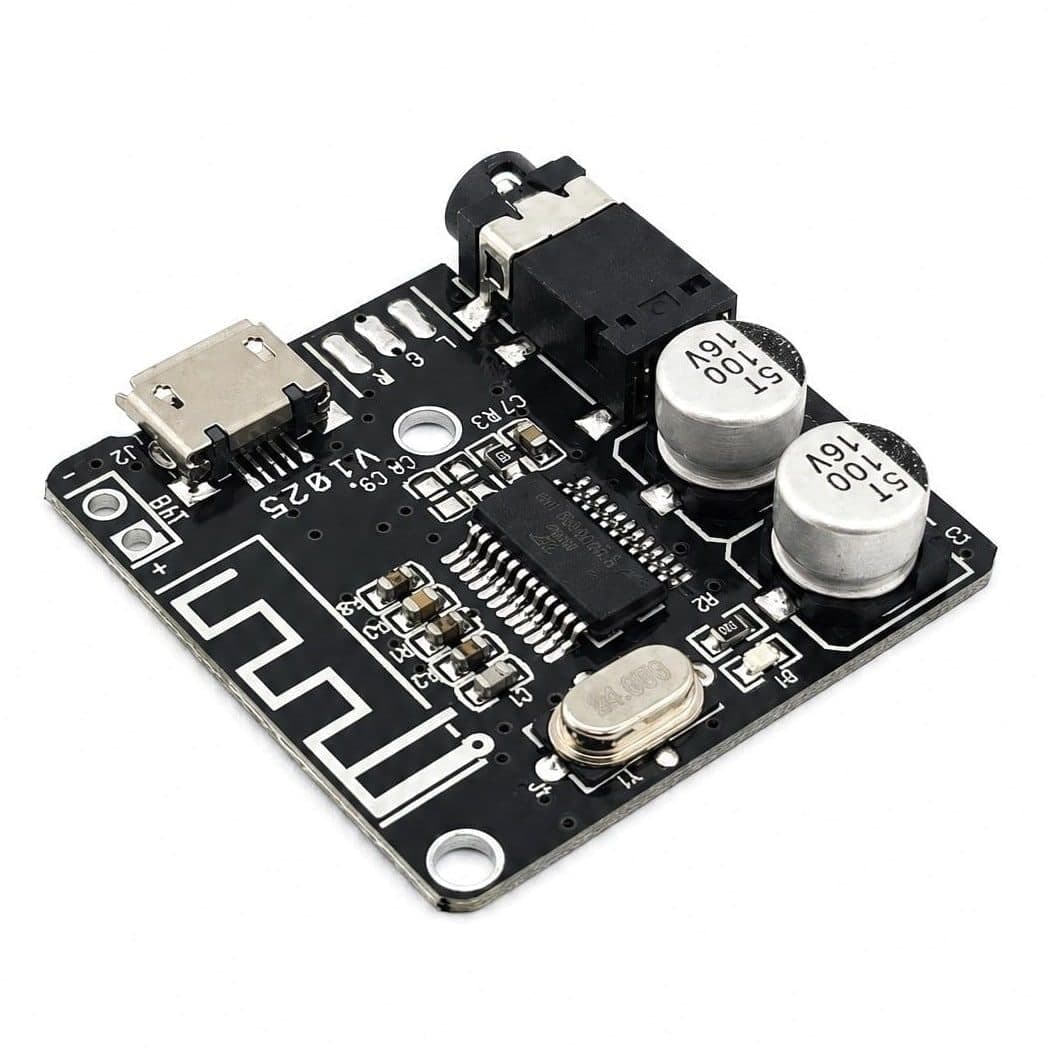

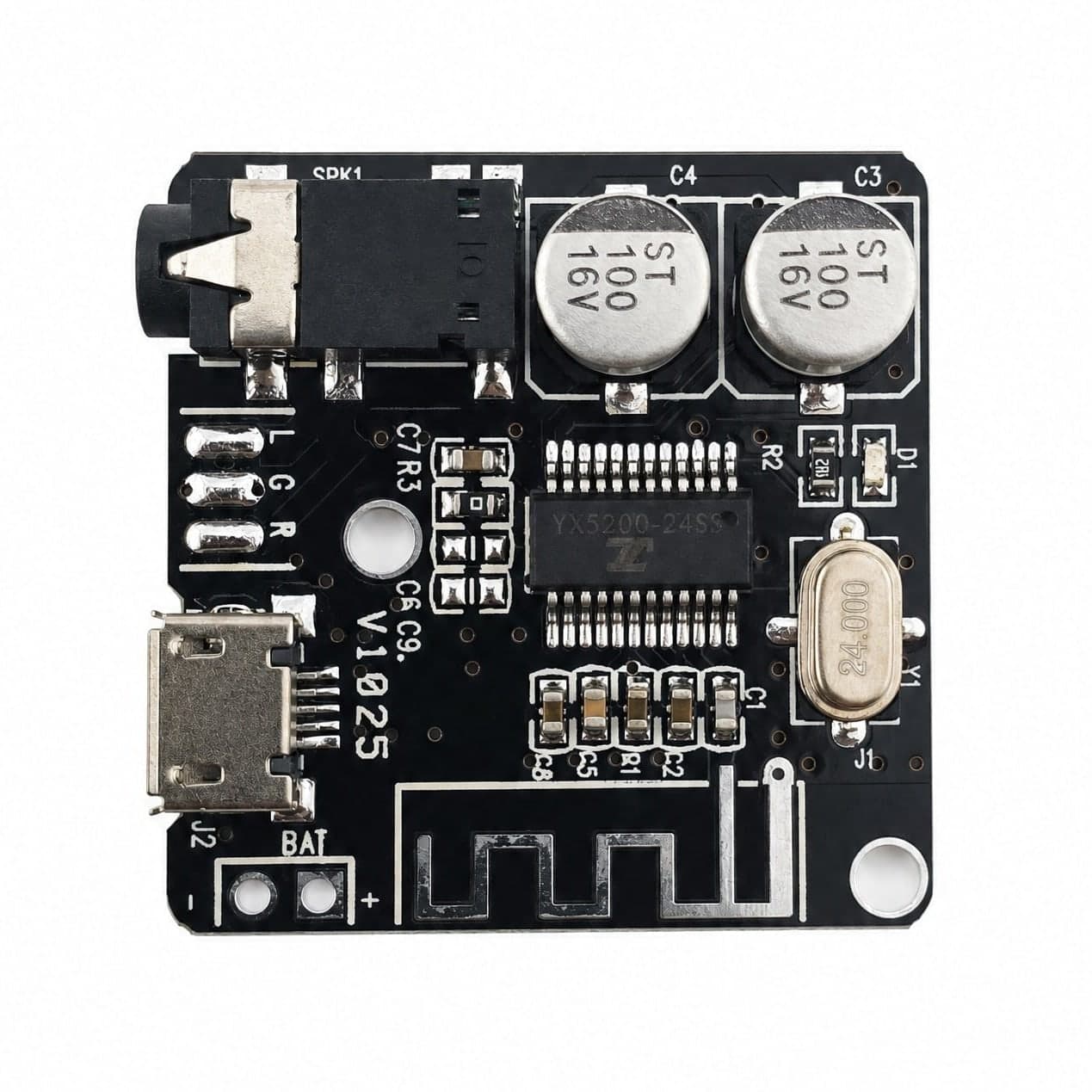

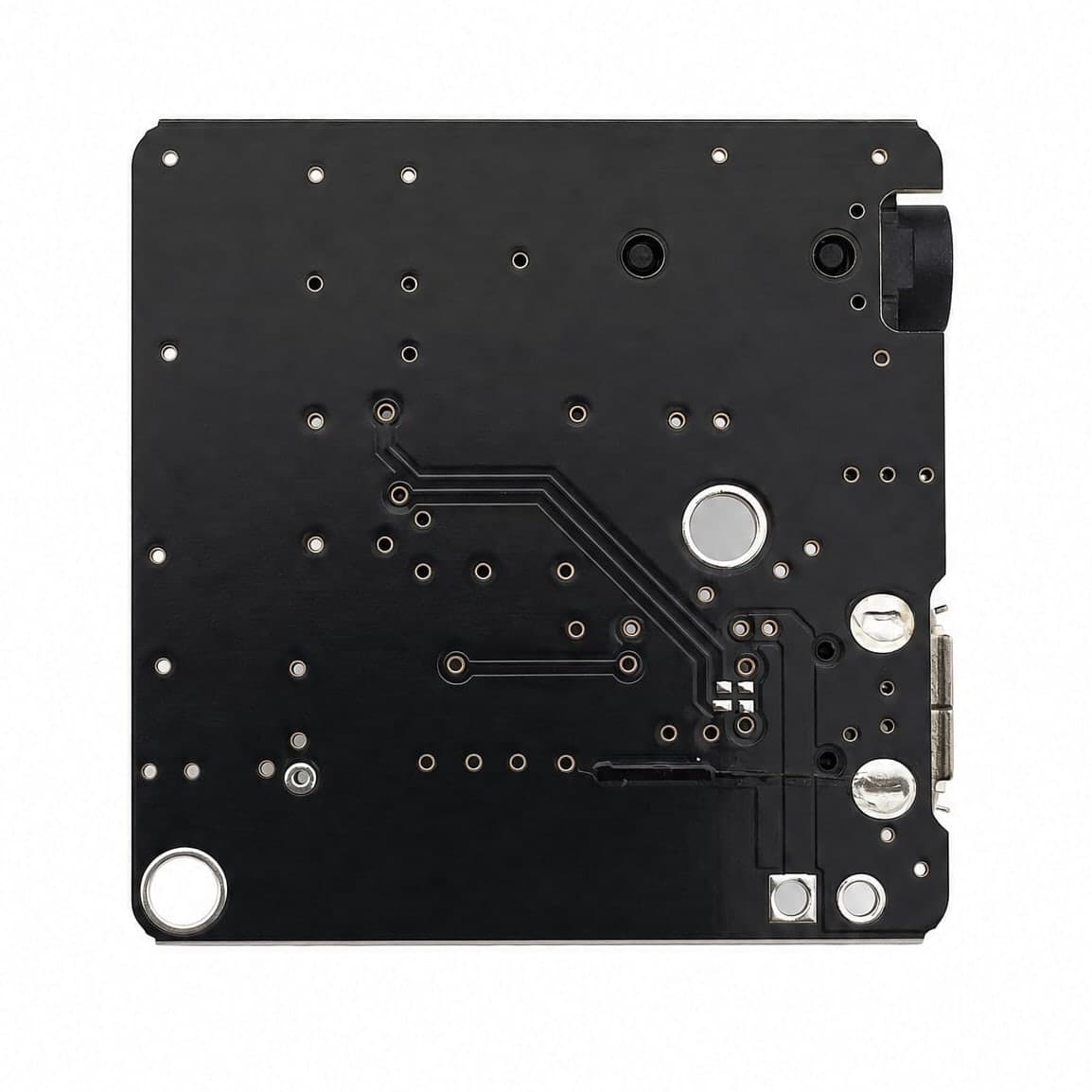

Moduł BITCHIP Bluetooth audio stereo A2DP VHM-314, 3,7-5V, micro USB

EAN: 5908317400665SKU: BV-0402
  • Bluetooth audio A2DP do odbioru stereo
  • Zasilanie z 3,7-5V DC
  • Wejście zasilania przez micro USB
  • Jack 3,5mm jako wyjście audio
  • Parametry audio: SNR 90dB
11,20 zł
Cena brutto (z VAT 23%)
Dostępny

Do darmowej dostawy brakuje Ci 140,00 zł

  • 30 dni na zwrot
  • Przesyłka gratis od 140 zł
  • Magazyn w Polsce

Moduł VHM-314 to odbiornik Bluetooth audio do dodania bezprzewodowego wejścia stereo w projekcie DIY, wzmacniaczu albo aktywnych głośnikach. Zasilisz go z 3,7-5V, także przez micro USB, a dźwięk odbierzesz z gniazda jack 3,5mm.

Opis produktu

Co to jest?

VHM-314 to moduł Bluetooth audio, który pracuje jako odbiornik dźwięku stereo. Sparujesz go z telefonem, komputerem albo innym nadajnikiem Bluetooth, a sygnał analogowy odbierzesz z gniazda jack 3,5mm. Podstawową funkcją jest profil A2DP do transmisji audio; obsługuje także profile AVCTP, AVDTP, AVRCP i HFP.

To płytka do modernizacji sprzętu audio albo budowy własnego urządzenia z bezprzewodowym wejściem.

Do czego się przyda?

  • Dodasz wejście Bluetooth do wzmacniacza z wejściem AUX, line-in albo innym wejściem niskopoziomowym.
  • Zbudujesz prosty odbiornik audio do projektu DIY.
  • Przerobisz aktywne głośniki na zestaw z odbiorem bezprzewodowym, jeśli mają dostępne wejście analogowe.
  • Podłączysz telefon, tablet albo komputer jako źródło dźwięku bez prowadzenia przewodu audio do urządzenia.
  • Uruchomisz stanowisko testowe do sprawdzania toru audio przed montażem w obudowie lub wzmacniaczu.

Podłączenie i zasilanie

Moduł zasilisz napięciem 3,7-5V DC. Do szybkiego uruchomienia użyjesz gniazda micro USB, które przyjmuje typowe zasilanie 5V. Alternatywnie możesz doprowadzić zasilanie do pól lutowniczych na płytce, mieszcząc się w tym samym zakresie napięcia i nie przekraczając 5V.

Sygnał audio wyprowadzisz przez gniazdo jack 3,5mm stereo. Jest to sygnał bez wzmacniacza mocy, więc powinien trafić do wejścia audio kolejnego stopnia, a nie bezpośrednio na przetwornik głośnikowy. Dla ograniczenia zakłóceń prowadź przewody zasilania i audio możliwie krótko oraz unikaj wspólnej pętli masy z układami dużej mocy.

Moduł ma diodę LED pokazującą stan Bluetooth, co pomaga przy parowaniu i kontroli połączenia. Deklarowany zasięg wynosi ponad 15m w otwartej przestrzeni, ale w obudowie metalowej, przy ścianach albo blisko źródeł zakłóceń może być mniejszy.

Jak zacząć?
  1. Podłącz zasilanie 5V do gniazda micro USB albo 3,7-5V DC do pól zasilania.
  2. Włącz Bluetooth w telefonie lub komputerze i wyszukaj nowy odbiornik audio.
  3. Sparuj urządzenie audio, obserwując diodę stanu na module.
  4. Podłącz jack 3,5mm do wejścia AUX, line-in albo wejścia wzmacniacza.
  5. Uruchom odtwarzanie i ustaw głośność najpierw nisko, szczególnie przy testach z zewnętrznym wzmacniaczem.
  6. Jeśli nie usłyszysz dźwięku, sprawdź wybrane wejście wzmacniacza, poziom głośności w telefonie i poprawność zasilania.
Co jest w zestawie?
  • 1 × moduł VHM-314 Bluetooth audio stereo A2DP z gniazdem micro USB i jack 3,5mm.
