Ładowarka BITCHIP ogniw 18650 1S 3A USB-C IP2312

EAN: 5908317400672SKU: BV-0404
  • IP2312 prowadzi ładowanie ogniwa 1S
  • Dla Li-Ion 18650 1S w projektach przenośnych
  • Wersja z prądem ładowania do 3A
  • Wejście USB-C 5V do zasilacza sieciowego
  • Profil CC/CV z ładowaniem wstępnym
6,99 zł
Cena brutto (z VAT 23%)
Wkrótce w magazynie

Zapytaj o termin dostępności

Ładowarka BITCHIP ogniw 18650 1S 3A USB-C IP2312. Zostaw e-mail - napiszemy, gdy produkt wróci do magazynu.

Do darmowej dostawy brakuje Ci 140,00 zł

  • 30 dni na zwrot
  • Przesyłka gratis od 140 zł
  • Magazyn w Polsce

Moduł ładowarki do pojedynczego ogniwa 18650, czyli pakietu Li-Ion 1S, oparty na układzie IP2312. Zasilisz go z portu USB-C 5V, a elektronika prowadzi ładowanie do napięcia końcowego 4,2V. Przyda się w przenośnych projektach z jednym akumulatorem, gdzie potrzebujesz osobnego modułu ładowania.

Opis produktu

Co to jest?

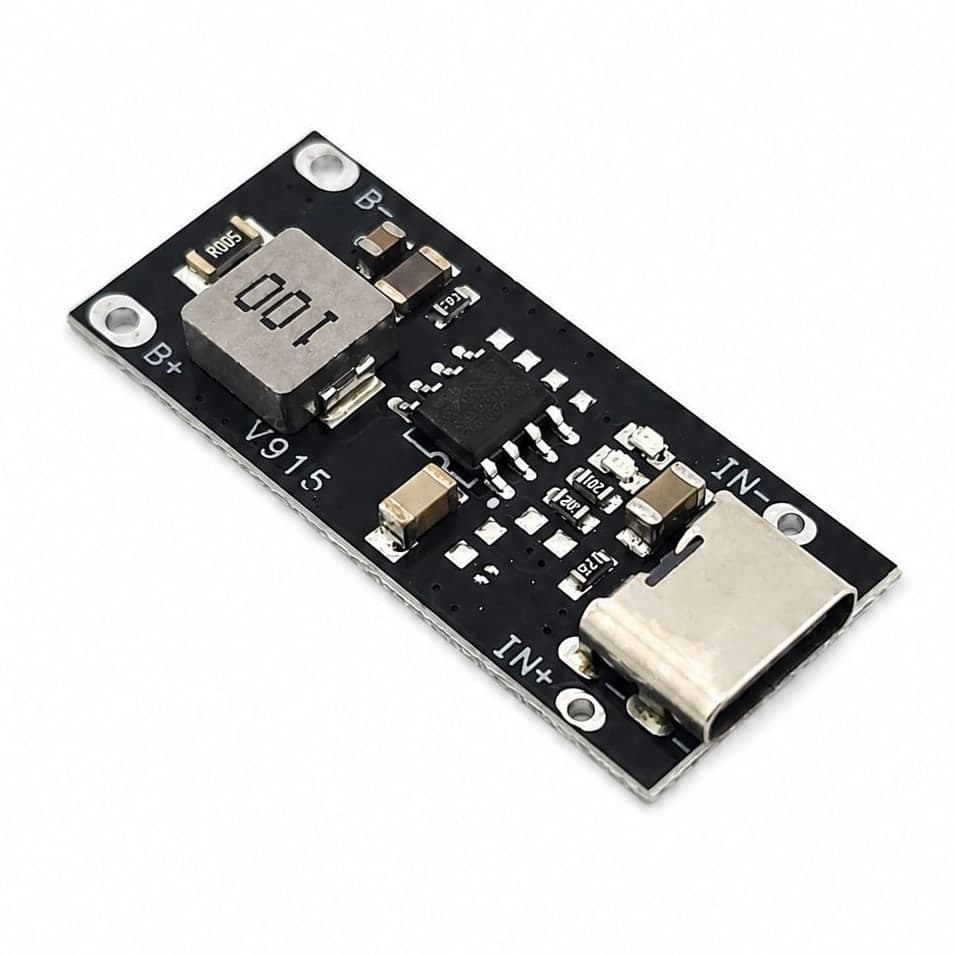

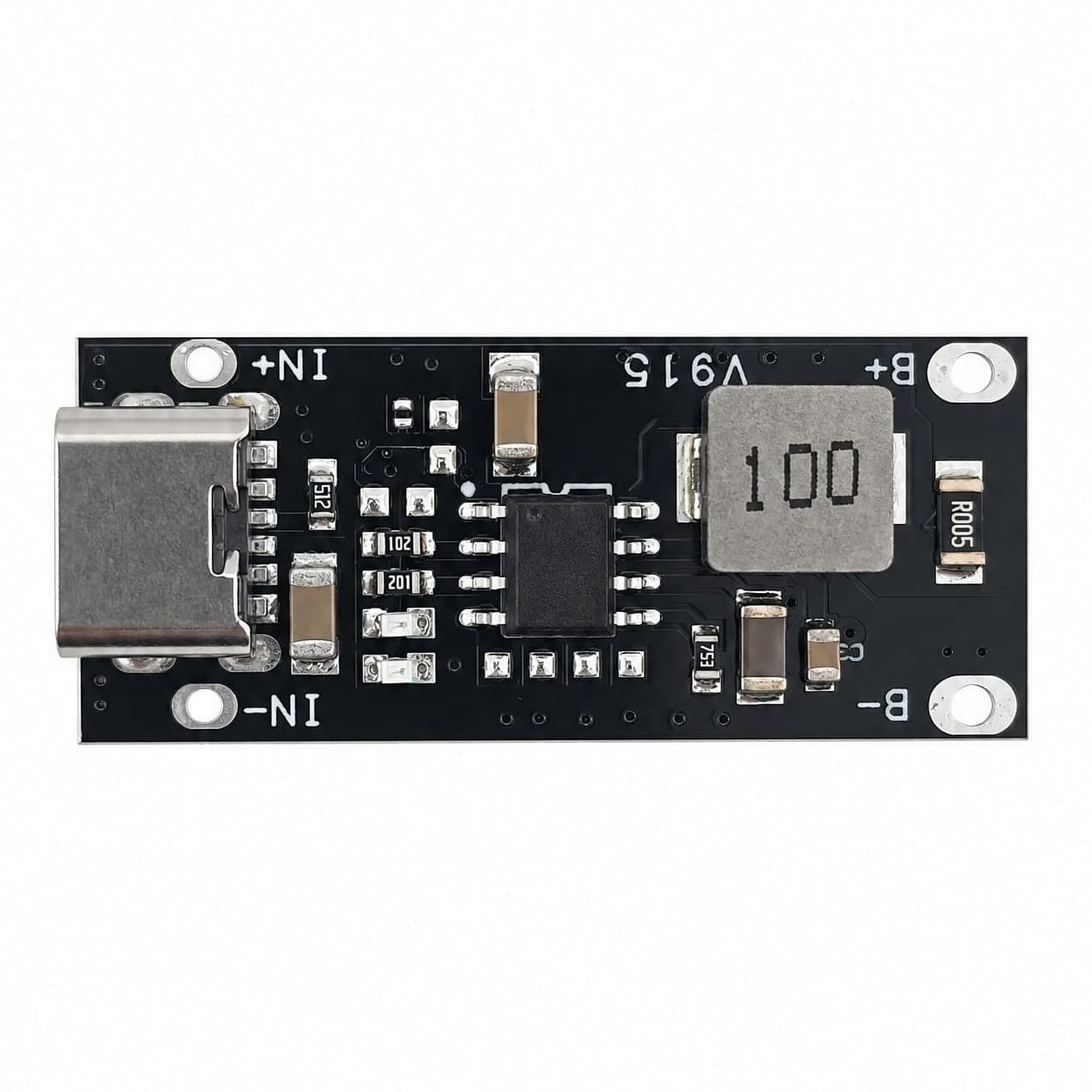

To moduł ładowarki do pojedynczego ogniwa litowo-jonowego 18650, czyli konfiguracji 1S. Na płytce pracuje układ IP2312, który realizuje ładowanie ogniwa Li-Ion do napięcia końcowego 4,2V. Zasilanie podasz przez złącze USB-C, więc moduł możesz łatwo podłączyć do zasilacza 5V o odpowiedniej wydajności prądowej.

Układ ładowania pracuje w typowym profilu CC/CV: najpierw ogranicza prąd, a po dojściu ogniwa do napięcia końcowego utrzymuje stałe napięcie. Dla mocno rozładowanego ogniwa, poniżej 3V, przewidziane jest ładowanie wstępne prądem około 100mA. Deklarowany prąd ładowania tej wersji modułu wynosi do 3A, dlatego zasilacz, przewód USB i połączenia z akumulatorem muszą być dobrane do takiego obciążenia.

Do czego się przyda?

  • Do projektów z jednym akumulatorem Li-Ion 18650, w których chcesz ładować ogniwo bez wyjmowania go z obudowy.
  • Do urządzeń z gniazdem USB-C, gdy zasilanie ładowarki ma pochodzić z typowego źródła 5V.
  • Do przenośnych układów z mikrokontrolerem, czujnikami albo małym napędem, które korzystają z pakietu 1S.
  • Do prototypów i małych obudów, w których osobny moduł ładowania ogniwa jest prostszy niż projektowanie własnego obwodu ładowarki.

Jak zacząć?

  1. Podłącz ogniwo 18650 1S do pól akumulatora, sprawdzając polaryzację przed włączeniem zasilania.
  2. Podaj zasilanie 5V przez USB-C z zasilacza o wydajności odpowiedniej dla wybranego prądu ładowania.
  3. Zmierz napięcie ogniwa multimetrem i sprawdź, czy ładowanie zmierza do 4,2V.
Co jest w zestawie?
  • Jedna sztuka modułu ładowarki IP2312 USB-C do ogniwa Li-Ion 1S.
