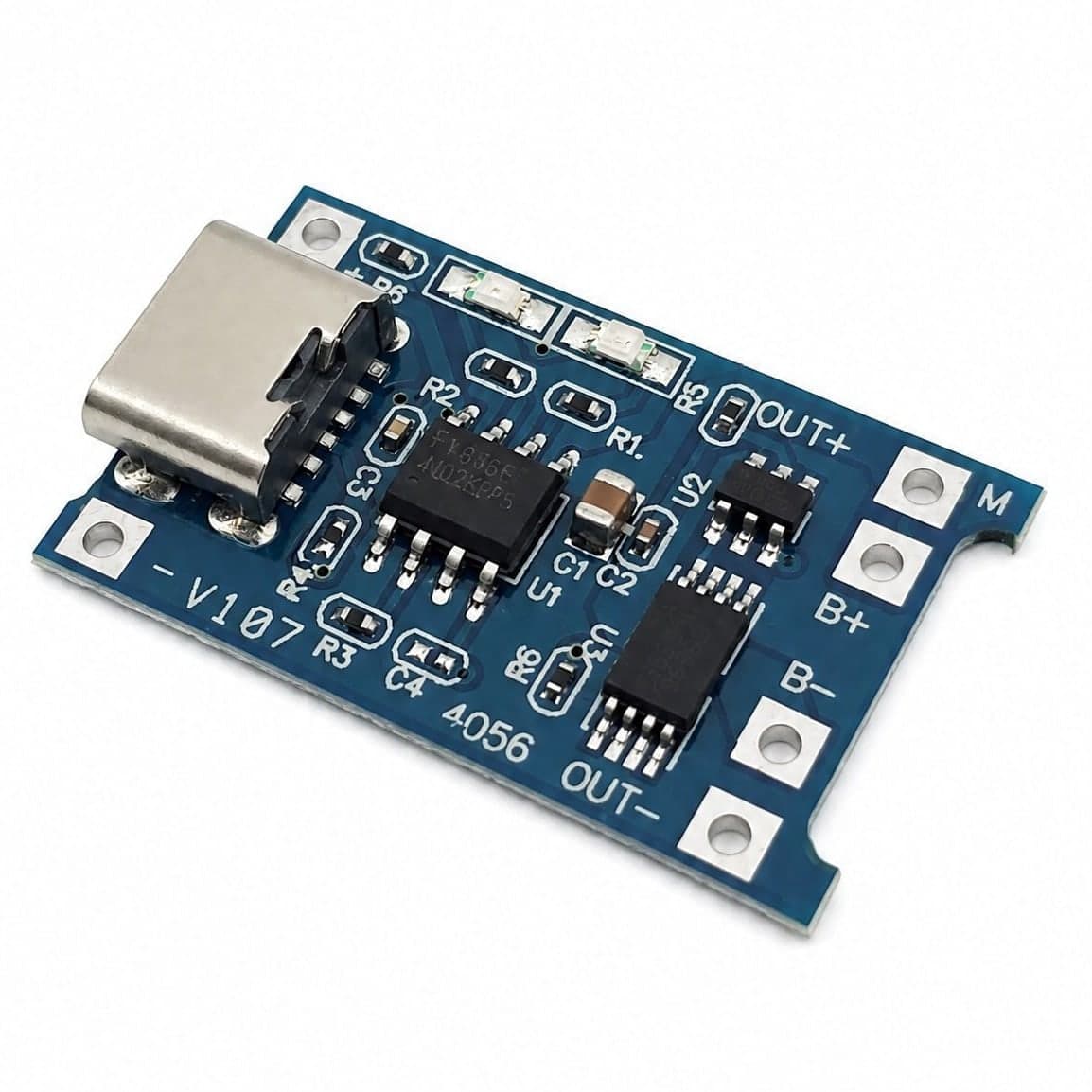

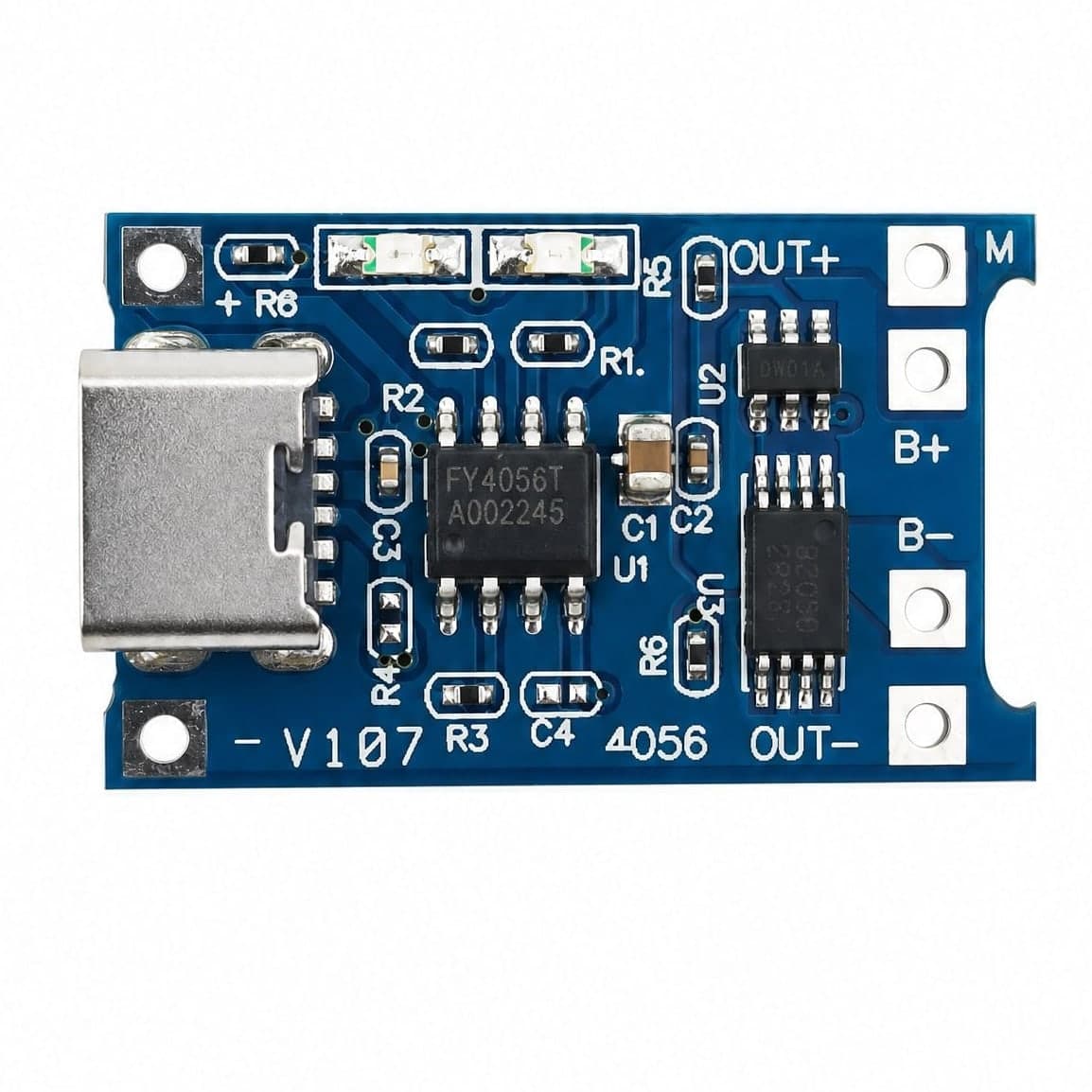

Ładowarka BITCHIP Li-ion TP4056 USB-C 1A z zabezpieczeniem ogniwa

EAN: 5908317400474SKU: BV-0268
  • Ładowarka liniowa TP4056 z trybem CC/CV
  • Wejście zasilania USB-C 5V
  • Prąd ładowania do 1000mA
  • Dla ogniwa Li-ion 1S, np. 18650
  • Ochrona przed rozładowaniem i przeciążeniem
  • Kompaktowa płytka 28,0 × 17,4mm
2,71 zł
Cena brutto (z VAT 23%)
Dostępny

Do darmowej dostawy brakuje Ci 140,00 zł

  • 30 dni na zwrot
  • Przesyłka gratis od 140 zł
  • Magazyn w Polsce

Moduł ładowarki pojedynczego ogniwa Li-ion z układem TP4056, wejściem USB-C 5V i sekcją zabezpieczenia akumulatora. Naładujesz ogniwo Li-ion 1S, np. 18650, prądem do 1A. Sprawdza się w małych urządzeniach przenośnych, czujnikach i prototypach z jednym akumulatorem.

Opis produktu

Co to jest?

To mały moduł ładowarki do pojedynczego ogniwa litowego z układem TP4056. Ładowanie odbywa się metodą CC/CV, czyli najpierw stałym prądem, a później przy stałym napięciu końcowym. Moduł jest przeznaczony do akumulatora Li-ion 1S, na przykład popularnego ogniwa 18650 w projektach przenośnych.

Płytka ma wejście USB-C 5V, więc podłączysz ją do typowej ładowarki USB lub zasilacza 5V. Oprócz ładowania akumulatora moduł ma wyprowadzenia OUT+ i OUT- dla obciążenia oraz sekcję zabezpieczenia ogniwa. Dzięki temu możesz zbudować prosty układ zasilania dla urządzenia, które pracuje z jednego ogniwa litowo-jonowego.

Do czego się przyda?

  • Do ładowania pojedynczego ogniwa 18650 w latarce, czujniku lub małym sterowniku.
  • Do prototypów z zasilaniem z Li-ion 1S, gdy potrzebujesz ładowania z portu USB.
  • Do rejestratorów i czujników, które okresowo pracują z akumulatora 3,7V.
  • Do małych urządzeń z silnikiem lub LED, jeśli pobór prądu mieści się w limicie 3A sekcji zabezpieczenia.
  • Do napraw i przeróbek urządzeń, w których chcesz dodać ładowanie przez USB-C.

Podłączenie i zasilanie

Zasilanie podasz na gniazdo USB-C albo na pola wejściowe oznaczone + i -. Napięcie wejściowe modułu wynosi 5V DC. Ogniwo podłączysz do pól B+ i B-, zachowując polaryzację; wyjście dla zasilanego układu wyprowadzisz z OUT+ i OUT-.

Maksymalny prąd ładowania wynosi 1000mA. Układ TP4056 ładuje ogniwo do napięcia 4,2V, a zakończenie ładowania następuje po spadku prądu do około 1/10 ustawionej wartości. Przy głęboko rozładowanym ogniwie działa ładowanie wstępne poniżej 2,9V, z mniejszym prądem.

Sekcja ochronna odłącza obciążenie przy nadmiernym rozładowaniu około 2,5V oraz przy przeciążeniu około 3A. Dioda czerwona sygnalizuje ładowanie, a dioda zielona stan naładowania.

Jak zacząć?
  1. Przylutuj przewody akumulatora do pól B+ i B-, sprawdzając biegunowość przed podłączeniem ogniwa.
  2. Podłącz układ zasilany do pól OUT+ i OUT-, a nie bezpośrednio do akumulatora, jeśli chcesz korzystać z ochrony.
  3. Podaj zasilanie przez USB-C 5V i obserwuj diody statusu ładowania.
  4. Po pierwszym ładowaniu zmierz napięcie ogniwa; powinno dojść do około 4,2V.
Co jest w zestawie?
  • 1 × moduł ładowarki TP4056 USB-C z zabezpieczeniem ogniwa.
