Konwerter BITCHIP poziomów logicznych TXS0108E 8-kanałowy, dwukierunkowy

EAN: 5908317400573SKU: BV-0338
  • Układ TXS0108E do translacji poziomów
  • 8 kanałów dwukierunkowych bez pinu DIR
  • Zasilanie stron VA i VB
  • Dla sygnałów push-pull i open-drain
  • Goldpiny w rastrze 2,54mm
5,50 zł
Cena brutto (z VAT 23%)
Dostępny

Do darmowej dostawy brakuje Ci 140,00 zł

  • 30 dni na zwrot
  • Przesyłka gratis od 140 zł
  • Magazyn w Polsce

Dwukierunkowy konwerter poziomów logicznych z układem TXS0108E łączy logikę 1,8V, 3,3V i 5V bez wybierania kierunku transmisji. 8 kanałów, osobne zasilanie stron VA/VB i goldpiny w rastrze 2,54mm do wlutowania. Moduł przyda Ci się, gdy podłączysz mikrokontroler 3,3V do układów 5V albo niższych napięć logicznych.

Opis produktu

Co to jest?

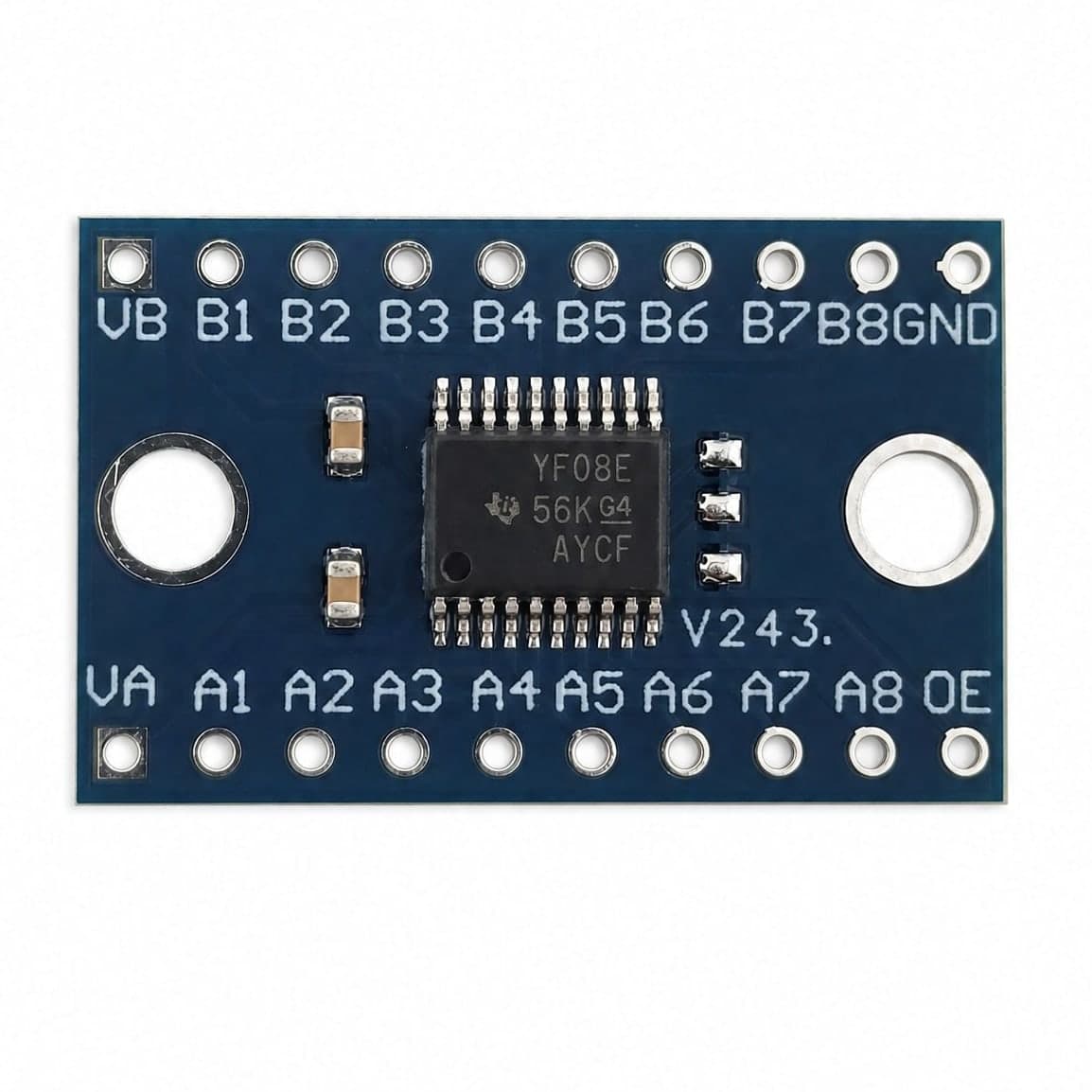

To mały moduł z układem TXS0108E, czyli 8-bitowym translatorem poziomów logicznych. Podłączysz do niego dwie strony zasilania: VA dla niższego napięcia oraz VB dla wyższego napięcia. Układ automatycznie wykrywa kierunek sygnału, więc nie potrzebujesz osobnego pinu kierunku DIR. Moduł jest przeznaczony do sygnałów cyfrowych między układami logicznymi, a nie do zasilania odbiorników.

Strona A pracuje w zakresie 1,4-3,6V, a strona B w zakresie 1,65-5,5V, przy warunku VCCA ≤ VCCB. Dzięki temu możesz połączyć na przykład mikrokontroler 3,3V z peryferium 5V albo układ 1,8V z logiką 3,3V. TXS0108E obsługuje sygnały push-pull oraz open-drain, dlatego nadaje się do typowych linii GPIO i magistral cyfrowych, jeżeli spełnisz warunki obciążenia, pojemności linii i podciągania.

Do czego się przyda?

  • Podłączysz moduł, gdy mikrokontroler z logiką 3,3V ma komunikować się z układem 5V.
  • Przeniesiesz poziomy na liniach UART, SPI, I2C oraz prostych sygnałach GPIO, w granicach parametrów układu.
  • Połączysz czujniki cyfrowe i moduły pracujące z innym napięciem niż płytka sterująca.
  • Wykorzystasz 8 kanałów wtedy, gdy trzeba przetłumaczyć kilka linii jednocześnie, na przykład magistralę danych.
  • Wstawisz moduł w prototyp na płytce stykowej po wlutowaniu listew goldpin.

Podłączenie i zasilanie

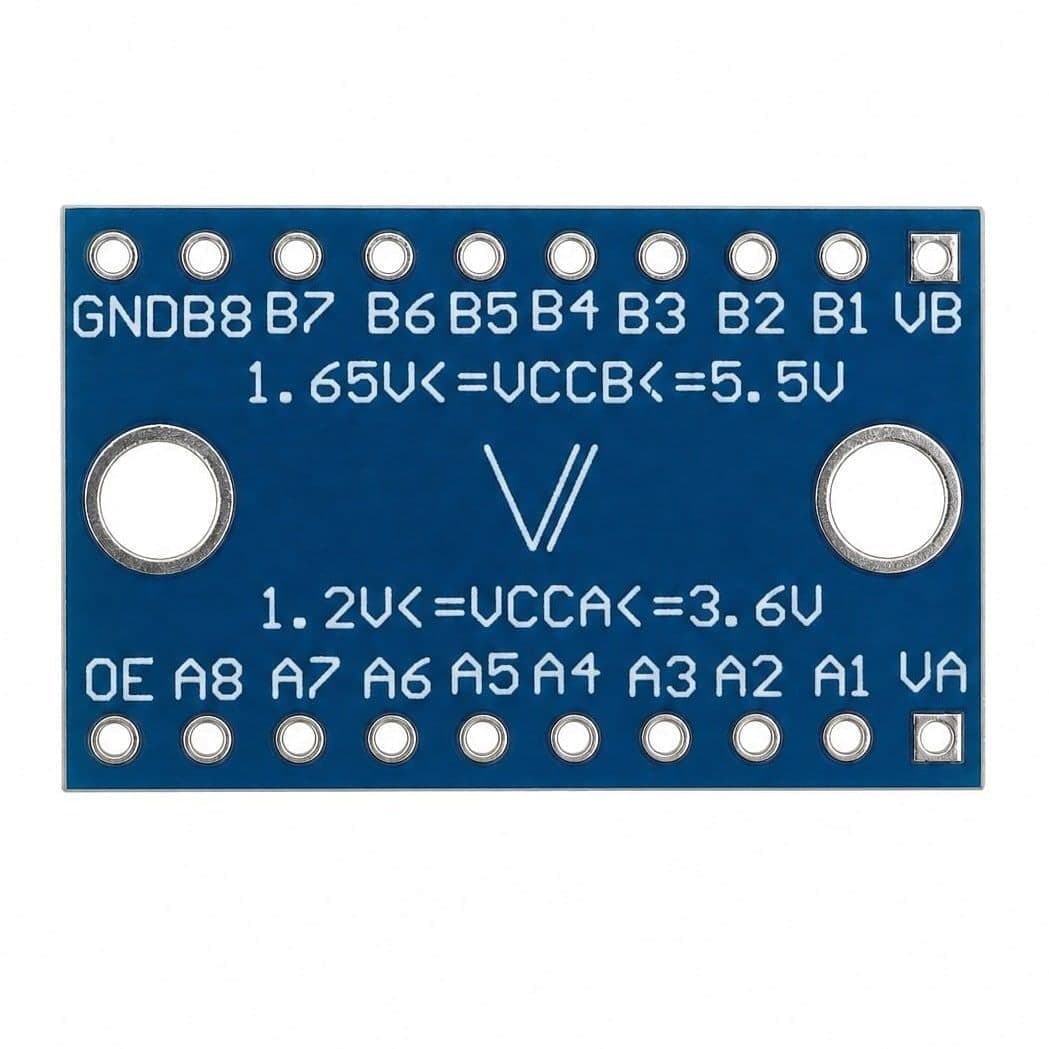

Pin VA podłączysz do zasilania strony A, czyli do niższego napięcia logicznego, a pin VB do zasilania strony B. Masa obu układów musi być wspólna, dlatego pin GND połączysz z masą obu stron. Warunek z dokumentacji jest jednoznaczny: VCCA ≤ VCCB, czyli napięcie na stronie A nie może być wyższe niż na stronie B. Kolejność włączania zasilania może być dowolna.

Linie A1-A8 odpowiadają liniom B1-B8, więc sygnał z A1 przechodzi na B1, A2 na B2 i tak dalej. Wejście OE w stanie niskim ustawia wyjścia w stanie wysokiej impedancji, co pozwala odłączyć translator od magistrali. Jeżeli chcesz, aby konwerter pracował cały czas, OE podasz w stan wysoki zgodny ze stroną A, a przy starcie warto zapewnić mu stabilny stan logiczny. TXS0108E nie ma mocnych wyjść do sterowania LED-ami, przekaźnikami ani długimi przewodami; traktuj go jako translator sygnałów logicznych.

Dla sygnałów push-pull układ może pracować do 110Mb/s, a dla open-drain do 1,2Mb/s.

Jak zacząć?

Najpierw wybierz, która strona ma niższe napięcie, i podłącz ją do VA. Wyższe napięcie podłącz do VB, a masy połącz razem. Następnie wlutuj listwy goldpin i wstaw moduł między dwa układy, prowadząc odpowiadające sobie linie A i B. Na koniec podaj stan wysoki na OE albo steruj nim z mikrokontrolera, jeżeli chcesz programowo odłączać magistralę.

Pierwszy test zrobisz najprościej na jednej linii GPIO albo na wolnym UART. Ustaw po obu stronach poprawne napięcia zasilania, wyślij prosty sygnał i sprawdź poziom na odpowiadającym pinie. Dopiero po takim teście podłącz więcej kanałów lub szybszą magistralę. Jeśli użyjesz I2C, zwróć uwagę na wartości rezystorów podciągających i prędkość magistrali.

Co jest w zestawie?
  • 1 moduł konwertera poziomów logicznych TXS0108E.
  • 2 listwy goldpin 10-pin 2,54mm do wlutowania.
