Moduł ESP32-S3 N16R8 Mikrokomputer z WiFi + Bluetooth, 2× USB-C

EAN: 5908317400016SKU: BV-0333
  • ESP32-S3 do szybkich projektów IoT
  • 16 MB Flash plus 8 MB PSRAM
  • Wi-Fi 2,4 GHz i Bluetooth LE
  • 2× USB-C na jednej płytce
  • Zasilanie z USB-C lub 5V
Promocja44,90 zł
38,70 zł
Cena brutto (z VAT 23%)
Najniższa cena z 30 dni przed obniżką: 38,70 zł
Dostępny

Do darmowej dostawy brakuje Ci 140,00 zł

  • 30 dni na zwrot
  • Przesyłka gratis od 140 zł
  • Magazyn w Polsce

Rozwojowa płytka z ESP32-S3 w wariancie N16R8 ma 16 MB Flash i 8 MB PSRAM do projektów IoT, Wi-Fi oraz Bluetooth LE. Moduł wyposażono w 2× USB-C i wyprowadzenia w rastrze 2,54 mm, więc nadaje się idealnie do nauki, prototypowania i wykorzystania w zaawansowanych projektach.

Opis produktu

Co to jest?

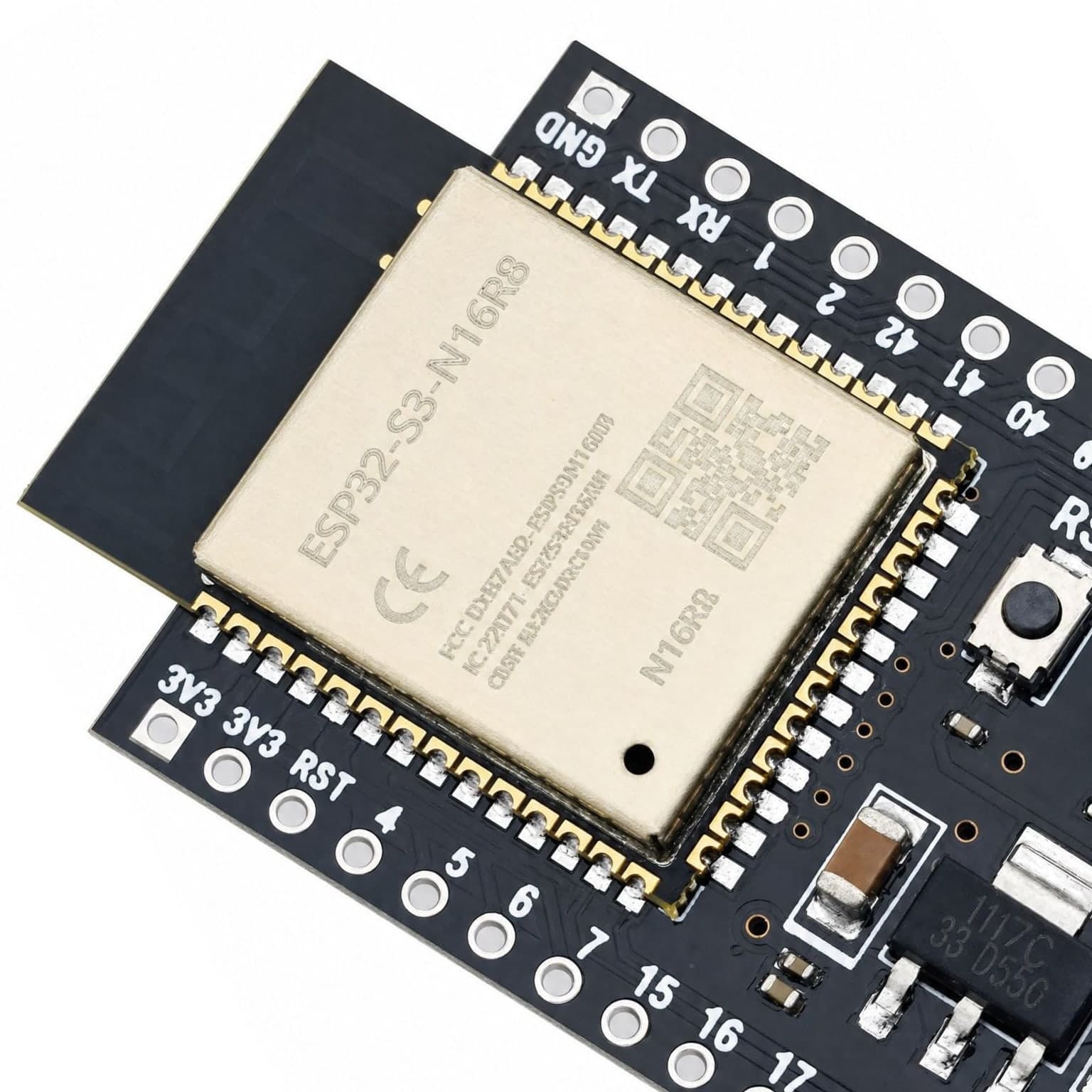

To płytka rozwojowa z mikrokontrolerem ESP32-S3 w wariancie N16R8, czyli z 16 MB pamięci Flash i 8 MB PSRAM. Układ ma dwa rdzenie Xtensa LX7 taktowane do 240 MHz, dlatego dobrze sprawdza się w projektach z komunikacją, grafiką, obsługą wielu czujników albo przetwarzaniem danych. Wbudowana łączność obejmuje Wi-Fi 2,4 GHz 802.11 b/g/n oraz Bluetooth 5 LE.

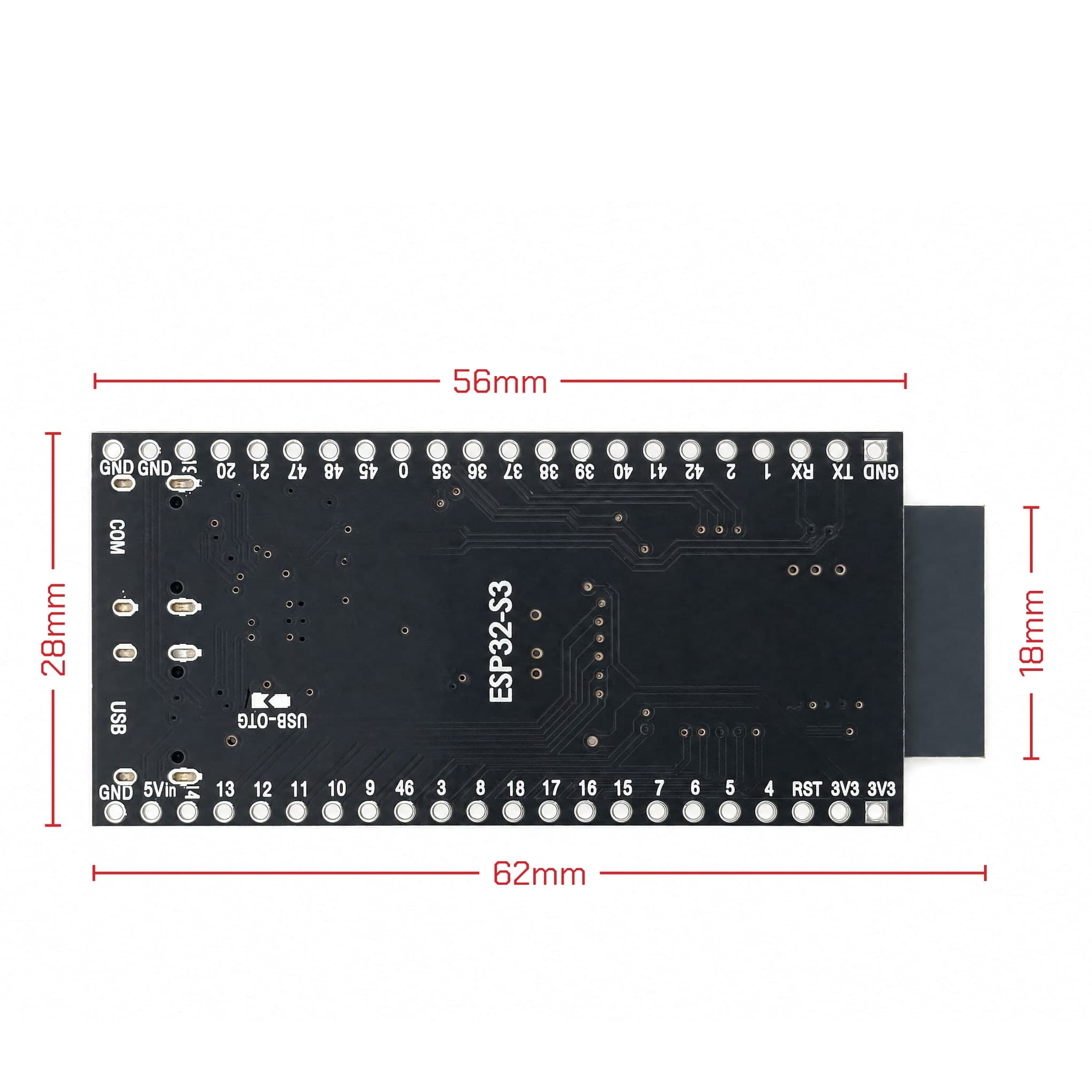

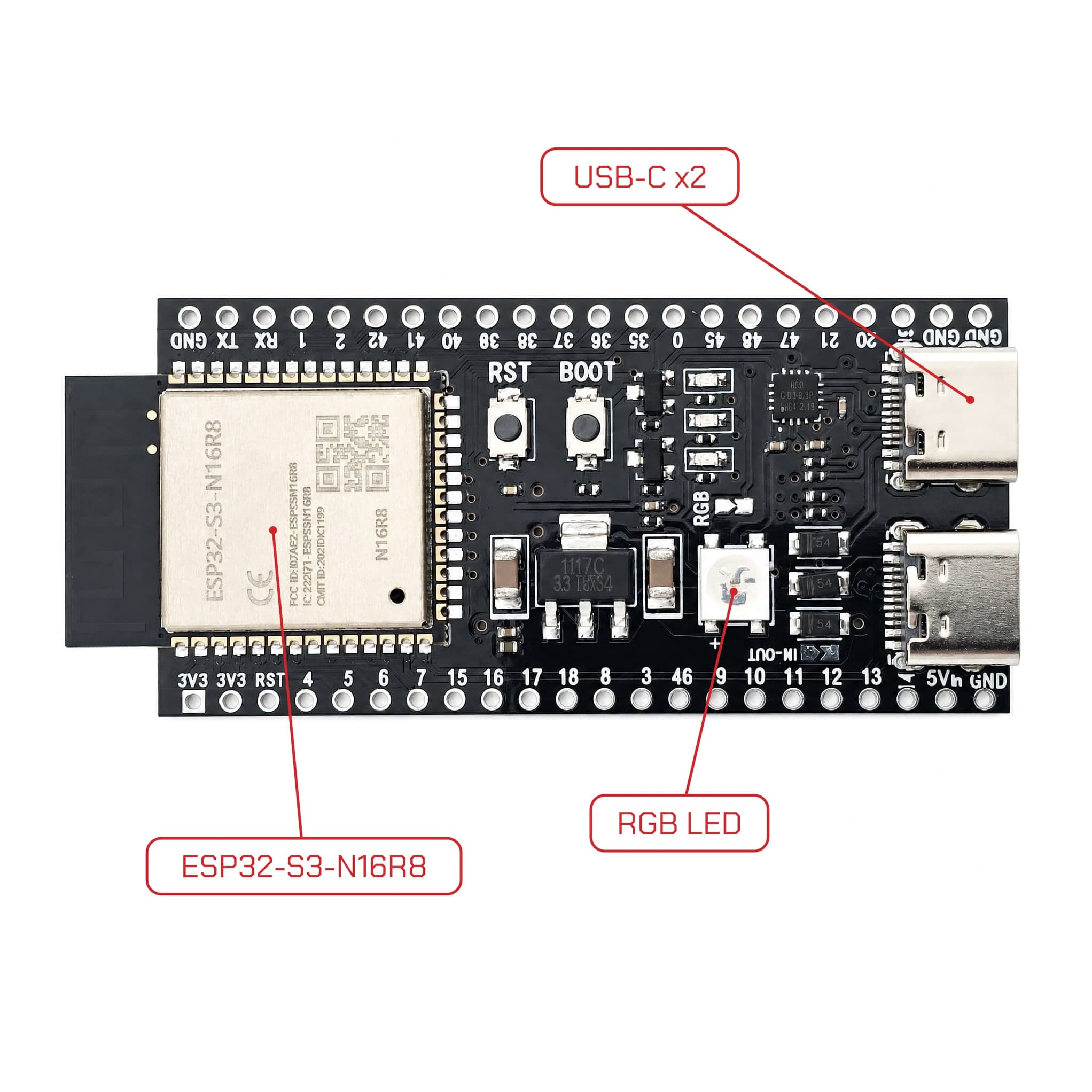

Wersja ma na płytce 2× USB-C, co ułatwia pracę przy programowaniu, zasilaniu i testach funkcji USB. Wyprowadzenia boczne są przygotowane do połączeń przewodami lub listwami goldpin, a raster 2,54 mm pasuje do typowych akcesoriów prototypowych. Dzięki dużej pamięci i bezprzewodowej komunikacji możesz budować urządzenia IoT bez dodawania osobnego modułu Wi-Fi.

Do czego się przyda?

  • Do budowy urządzeń IoT, które wysyłają dane do sieci lokalnej, serwera MQTT albo chmury. ESP32-S3 pozwala obsłużyć Wi-Fi i jednocześnie sterować czujnikami lub przekaźnikami.
  • Do projektów z Bluetooth LE, na przykład konfiguracji urządzenia z telefonu, prostego beaconu albo komunikacji z aplikacją mobilną.
  • Do prototypów z czujnikami i ADC, gdzie potrzebujesz wielu linii GPIO, wejść analogowych, dotyku pojemnościowego lub liczników impulsów. Ostateczna liczba dostępnych pinów zależy od pinoutu tej płytki.
  • Do projektów z wyświetlaczem SPI, buforami obrazu albo prostym interfejsem graficznym. 8 MB PSRAM pomaga przy aplikacjach, które potrzebują więcej pamięci roboczej niż podstawowe płytki ESP32.
  • Do nauki funkcji USB OTG w ESP32-S3, w tym trybów urządzenia USB i eksperymentów z HID.
  • Do nauki programowania w Arduino IDE, PlatformIO albo ESP-IDF. Dostępne biblioteki dla ESP32-S3 przyspieszają start z Wi-Fi, BLE, I2C, SPI i PWM.

Podłączenie i zasilanie

Płytkę zasilasz napięciem 5 V przez złącze USB-C albo przez pin 5V, jeśli korzystasz z zewnętrznego źródła zasilania. Na płytce pracuje stabilizator obniżający napięcie do 3,3 V dla ESP32-S3 i jego peryferiów. Linie GPIO są w logice 3,3 V, więc nie podawaj na nie sygnałów 5 V bez konwertera poziomów. Przy pracy z Wi-Fi zapewnij stabilne zasilanie USB lub zasilacz, ponieważ pobór rośnie podczas transmisji radiowej.

ESP32-S3 ma sprzętowy interfejs USB 1.1 full-speed z obsługą OTG oraz USB Serial/JTAG.
Do czujników i modułów możesz używać typowych magistral UART, SPI, I2C oraz I2S, PWM, ADC i wejść dotykowych.

Jak zacząć?
  1. Zainstaluj Arduino IDE, PlatformIO albo ESP-IDF i dodaj obsługę płytek ESP32 od Espressif. W nowych systemach port USB Serial/JTAG zwykle działa bez dodatkowego sterownika, ale konwerter USB-UART na konkretnej płytce może wymagać sterownika.
  2. Podłącz płytkę przewodem USB-C do komputera i sprawdź, jaki port szeregowy pojawił się w systemie. Jeśli są dwa gniazda, użyj nadruków na płytce lub dokumentacji dostawcy, aby wybrać port do programowania.
  3. W środowisku wybierz płytkę zgodną z ESP32-S3 DevKitC albo ustawienia odpowiadające wariantowi N16R8. Ustaw rozmiar Flash na 16 MB i włącz PSRAM, jeśli projekt z niej korzysta.
  4. Wgraj pierwszy test, na przykład blink - miganie diodą albo skanowanie sieci Wi-Fi. Potem sprawdź komunikację I2C lub SPI z prostym czujnikiem.
Co jest w zestawie?

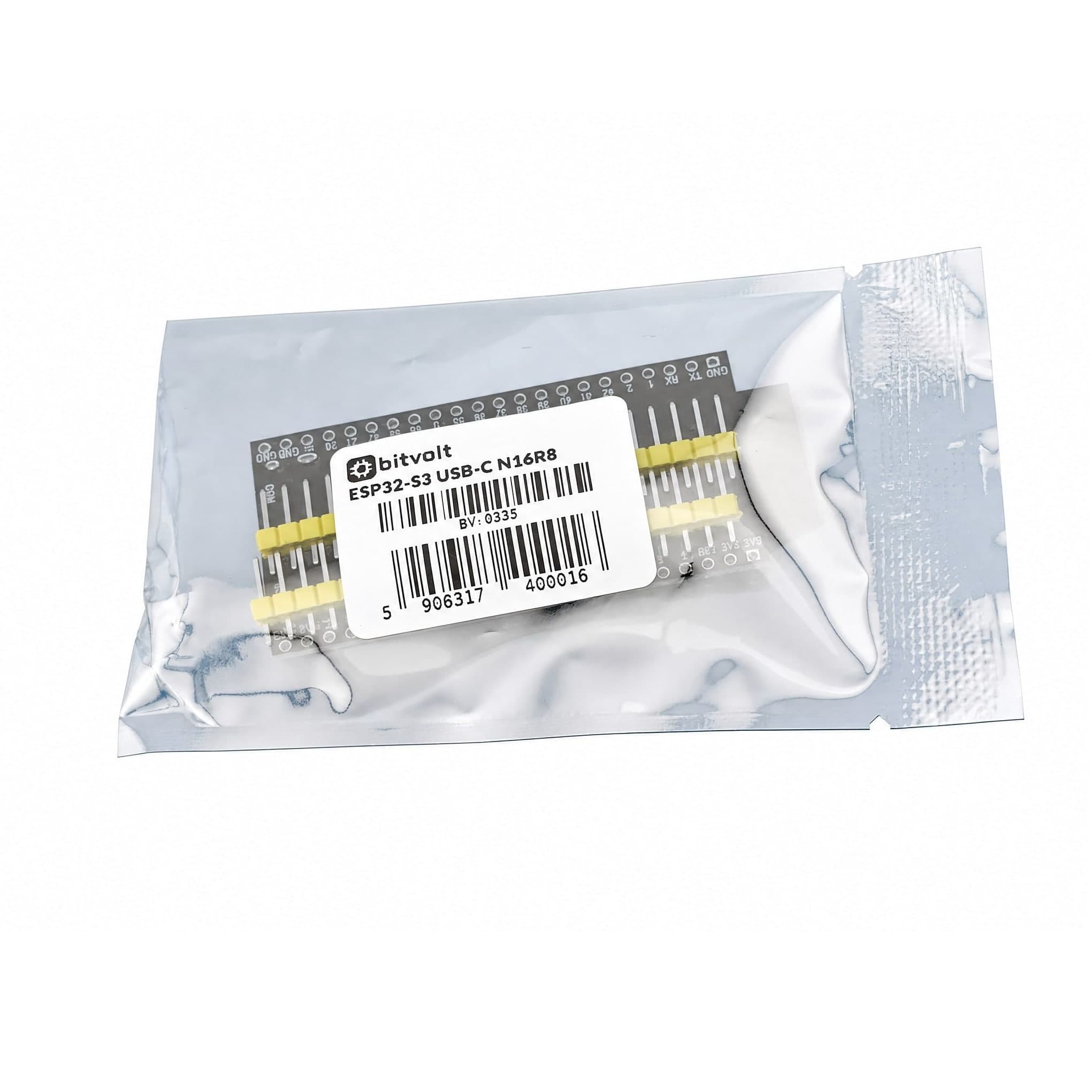

W zestawie znajduje się moduł ESP32-S3 N16R8 do polutowania w opakowaniu ESD.
