Czytnik BITCHIP RFID RC522 13,56MHz z tagami (MFRC-522)

EAN: 5908317400559SKU: BV-0302
  • Czytnik MFRC522 na 13,56MHz
  • Połączenie z mikrokontrolerem przez SPI
  • Bezpieczna praca z logiką 3,3V
  • Obsługa kart MIFARE i tagów ISO A
  • Karta S50 i brelok w komplecie
  • Dołączone listwy goldpin proste i kątowe
9,90 zł
Cena brutto (z VAT 23%)
Dostępny

Do darmowej dostawy brakuje Ci 140,00 zł

  • 30 dni na zwrot
  • Przesyłka gratis od 140 zł
  • Magazyn w Polsce

Moduł czytnika RFID z układem MFRC522 odczytuje i zapisuje tagi 13,56MHz, w tym karty MIFARE oraz wybrane NTAG zgodne z ISO/IEC 14443A. Z mikrokontrolerem podłączysz go przez SPI i 3,3V, a w zestawie masz kartę S50 i brelok oraz listwy goldpin do wlutowania.

Opis produktu

Co to jest?

To moduł czytnika RFID do projektów z mikrokontrolerami, oparty na układzie MFRC522. Pracuje w paśmie 13,56MHz i komunikuje się z płytką sterującą przez SPI. Podłączysz go do Arduino, ESP32, STM32 albo innej płytki, która ma interfejs SPI i obsługuje logikę 3,3V.

Moduł służy do odczytu identyfikatorów oraz zapisu danych w obsługiwanych tagach. Typowe zastosowanie to karta lub brelok zbliżany do anteny modułu, a program w mikrokontrolerze porównuje odczytany UID z listą dozwolonych identyfikatorów. W komplecie dostaniesz kartę S50 oraz brelok, więc możesz wykonać pierwszy test bez dobierania osobnych tagów.

Do czego się przyda?

  • Do prostego systemu dostępu: przyłożysz kartę RFID, a mikrokontroler włącza przekaźnik, rygiel albo sygnalizację.
  • Do identyfikacji użytkownika w projekcie szkolnym, rejestratorze czasu lub panelu z przyciskami, gdzie tag zastępuje kod PIN.
  • Do nauki komunikacji z peryferiami przez SPI, bo moduł ma popularne biblioteki i prosty przykład odczytu UID.
  • Do prototypów na przewodach DuPont lub płytce stykowej po wlutowaniu listwy goldpin.
  • Do eksperymentów z kartami MIFARE/NTAG, gdy chcesz sprawdzić odczyt bloków pamięci i zapis danych użytkownika.

Podłączenie i zasilanie

Moduł zasilisz z 3,3V. Do komunikacji użyjesz linii SPI: SCK, MOSI, MISO oraz wejścia wyboru układu oznaczanego na module jako SDA albo SS.

Wyprowadzenia opisane dla tego modułu to SDA, SCK, MOSI, MISO, IRQ, GND, RST, 3,3V. Układ MFRC522 pracuje z logiką 3,3V.

Jak zacząć?

Najprostszy test wykonasz w środowisku Arduino IDE z biblioteką obsługującą MFRC522. Po podłączeniu przewodów wybierzesz przykład odczytu UID, wgrasz program i przyłożysz kartę do anteny modułu. W monitorze portu szeregowego powinien pojawić się identyfikator tagu.

  1. Wlutuj jedną z dołączonych listew goldpin, prostą albo kątową, zależnie od sposobu montażu.
  2. Podłącz zasilanie 3,3V, GND oraz linie SPI: SCK, MOSI, MISO i SDA/SS.
  3. Zainstaluj bibliotekę MFRC522 w wybranym środowisku i otwórz przykład odczytu karty.
  4. Przyłóż kartę S50 albo brelok do anteny i sprawdź odczytany UID w terminalu.

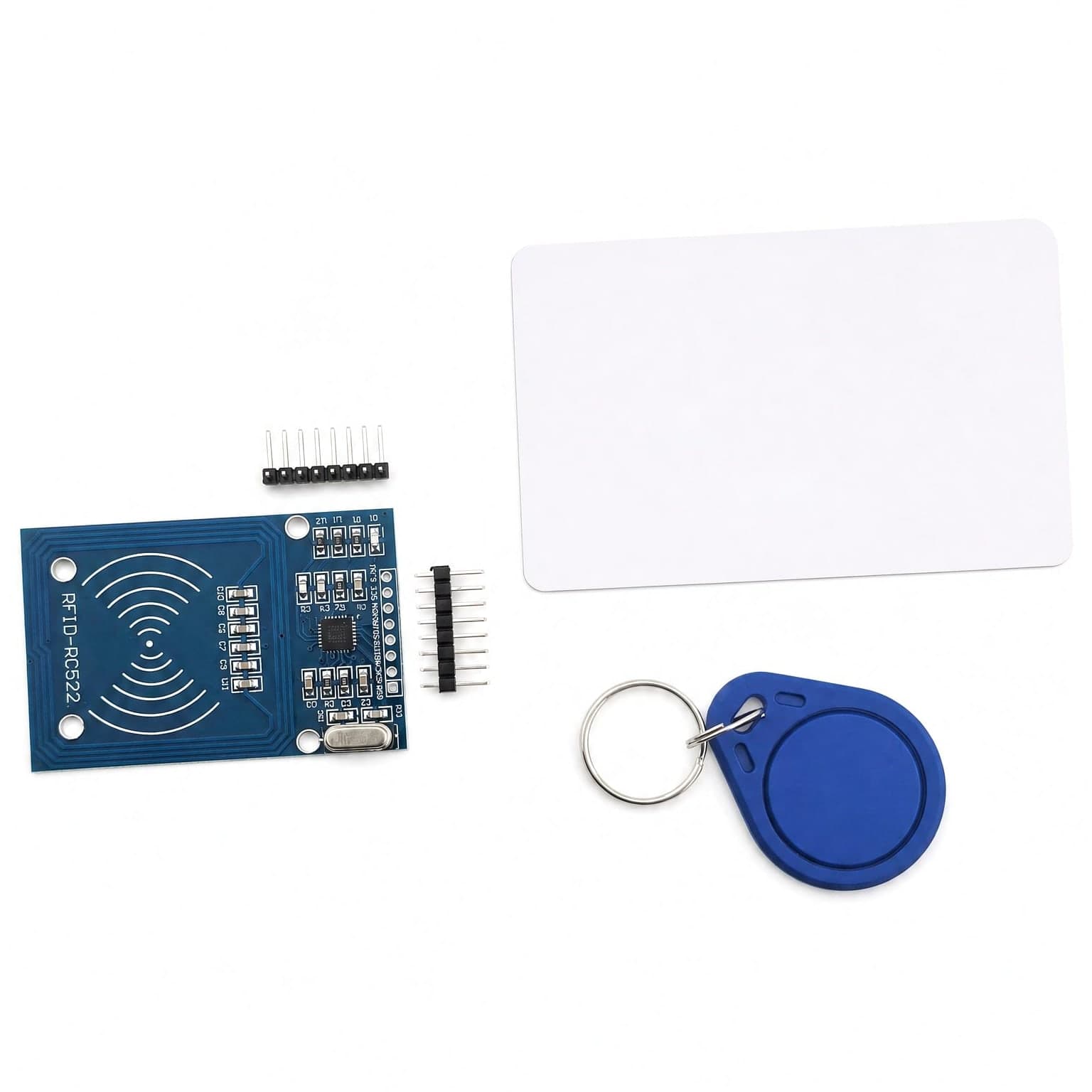

Co jest w zestawie?

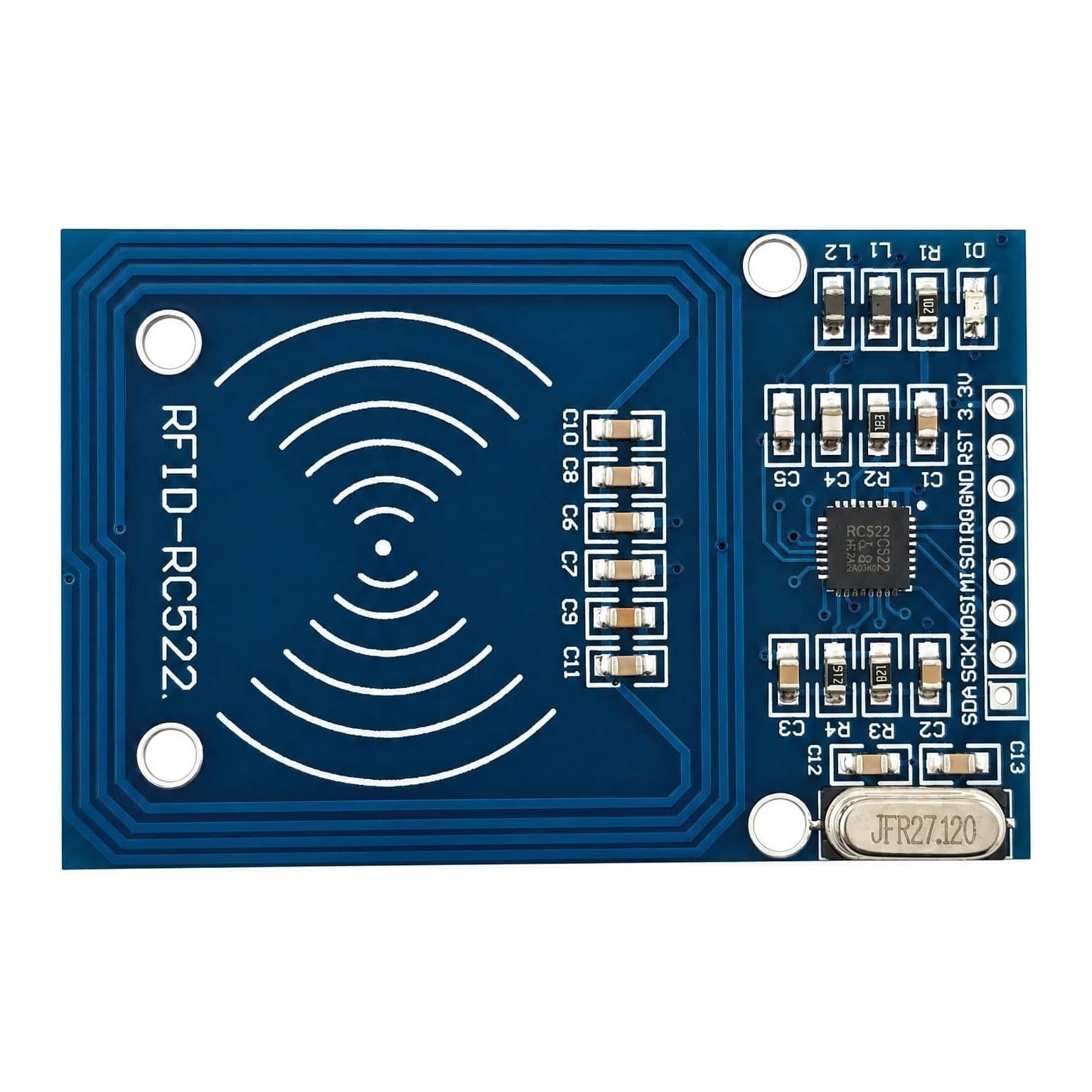

  • Moduł czytnika z układem MFRC522.

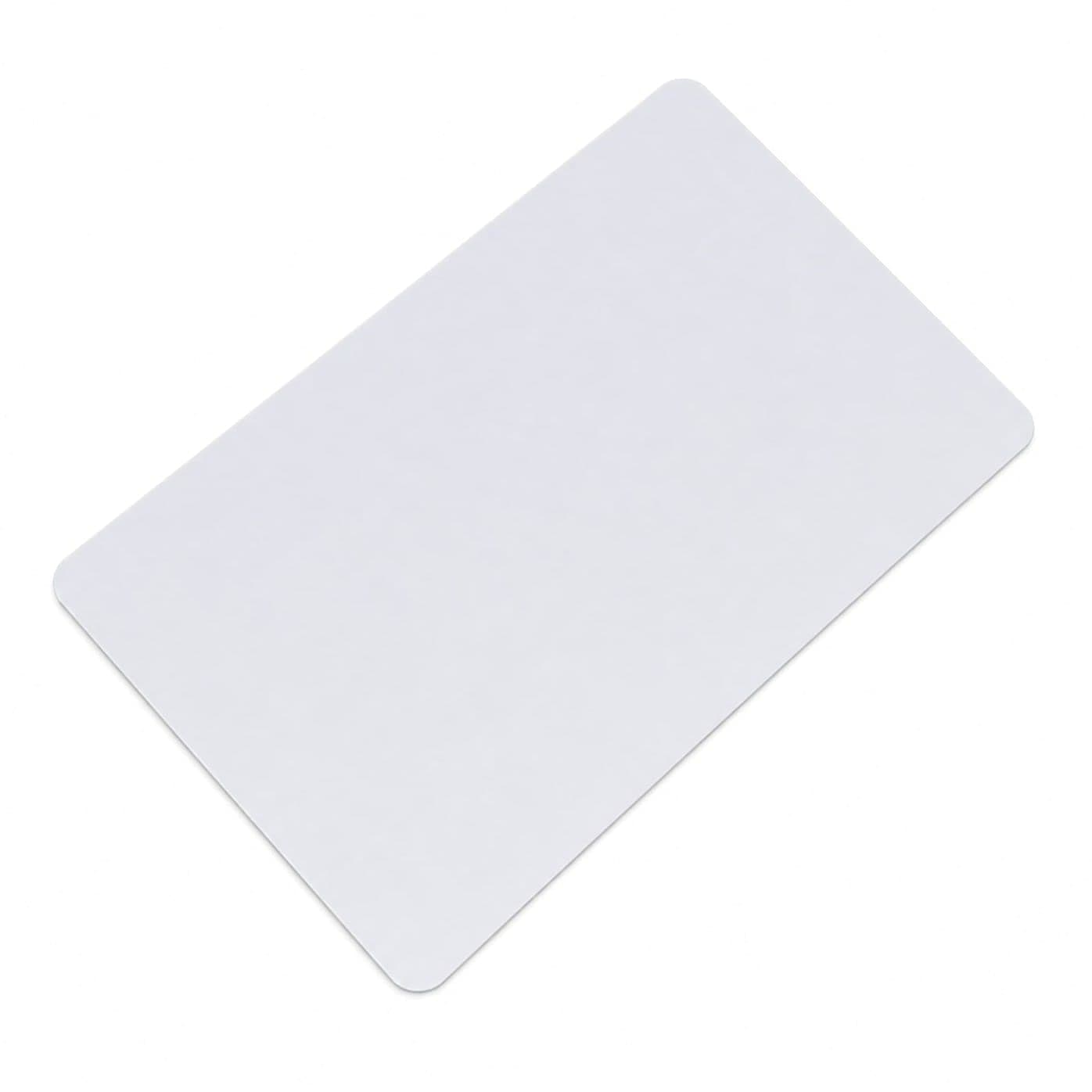

  • Tag w formie karty S50.

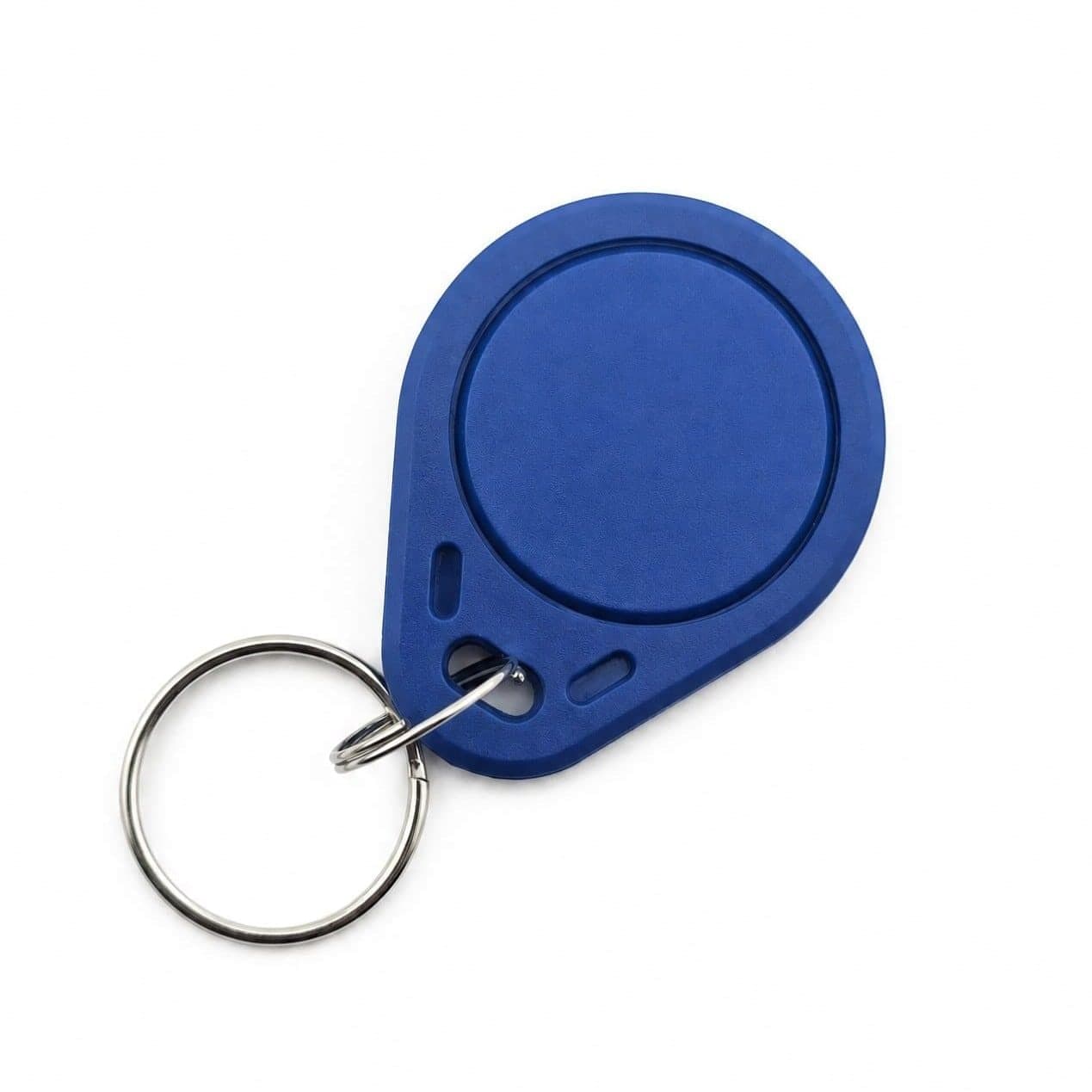

  • Tag w formie breloka.
  • Dwie listwy goldpin 8-pin: prosta i kątowa, do wlutowania.
